Станок для раскроя камня DENVER Formula

Нет в наличии
Станок для раскроя камня OMAG Digitale 5

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Количество осей: 5 шт.

Макс. Ø диска: 400 мм

Мощность шпинделя: 11 кВт

Преимущества

Резка концевыми фрезами
Сверление в 4-х углах в едином цикле вырезки с диском
Единичное сверление в любом месте
2D черчение
Фотографирование слябов
Вакуумная система переноски изделий
Режим «Плиткореза»
Автоматическая раскладка заготовок с целью снижения отходов производства
Прямолинейный и криволинейный раскрой диском
Одиночные резы в ручном режиме
Комплексные резы по программе
Визуализация обработки

НАЗНАЧЕНИЕ:

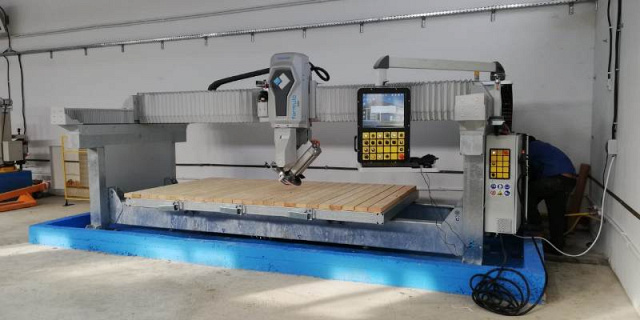

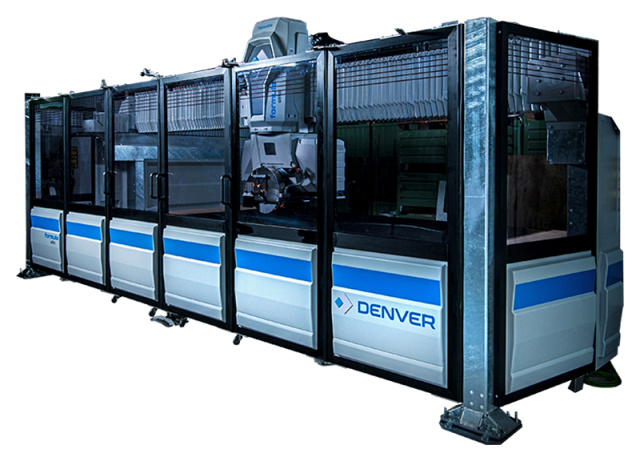

FORMULA - это новый 5-и осевой обрабатывающий центр, специально разработанный для обработки как натурального так и искусственного камня, керамики и ультратонких материалов, полностью отвечающий самым высоким требованиям по скорости, точности и программному интерфейсу. Всё это необходимо для решения современных задач связанных с эффективной резкой плит, включая обрезку, снятие напряжения, разнонаправленные и криволинейные резы, а также внутренние вырезы.

Передовые материалы, такие как кварц, керамика и другие производные камня/гранита/кварца, продвигают технологическую революцию, делая традиционные мостовые пилы все более устаревшими.

FORMULA приходит с современной технологией для того чтобы помочь компаниям справиться с новыми характеристиками материалов, предлагая специфический пакет «железо + программное обеспечение».

Моноблочная структура обеспечивает максимальную жесткость, быстрое ускорение, точность резки и простоту установки.

Программное обеспечение CAD-CAM разработано на основе анализа различных свойств материалов, режимов резки, возможностей режущего инструмента. В совокупности с механической прочностью станка позволяет достигать одной десятой миллиметра точности при наилучшем качестве.

Все направляющие и скользящие части защищены защитой ABS, чтобы гарантировать легкий, нержавеющий, звукоизоляционный, эргономичный и эстетичный результат.

Гибкость в работе обусловлена современной ЧПУ системой OSAI, разносторонним дружественным программным обеспечением DDX EASYSTONE.

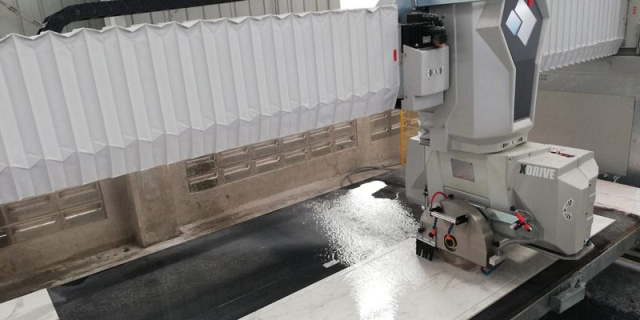

В станке применена фирменная запатентованная технология X - DRIVE. Она заключается в непрерывном контроле над центральной точкой инструмента и удержания её под углом 90 град. к обрабатываемой поверхности для достижения повышенной точности обработки.

Мощный шпиндель 11 кВт\15 л.с. (S6) с регулируемой скоростью до 5000 об\мин и креплением ½ Gas обеспечивает широчайший круг задач, используя сверла, концевые фрезы, торцевые резы и т.д.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резка диском натурального и искусственного камней, керамогранита, ультратонкой керамики толщиной до 3 мм.
Криволинейные резы диском или пальчиковой фрезой для производства столешниц, моек, лестниц.
Сверление в углах в едином цикле резки с диском для производства столешниц.
Выборка четвертей под установку раковин, моек.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ДВИГАТЕЛЬ Мощность 15 л.с. / 11 кВт (S6) с комплексным воздушным и водяным охлаждением, валом диаметром 50 мм и металлическим кожухом для пильного диска.

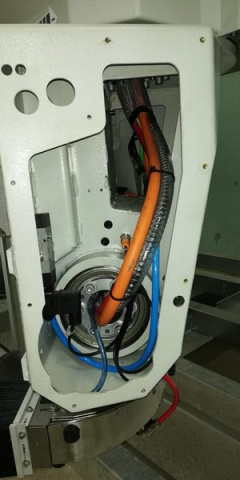

	ПОВОРОТНЫЙ УЗЕЛ / НАКЛОННЫЙ УЗЕЛ Усиленный механизм вращения головы -3 + 363, с возможностью интерполяции по осям X, Y, C и A для автоматических диагональных резов под любым углом и сложного профилирования деталей. Наклон шпинделя на угол от 0° до 90°, положение которого автоматически визуально отображается на экране.

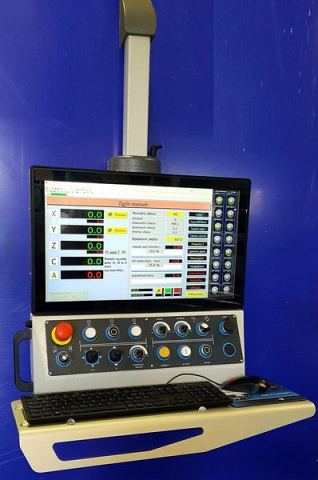

	СИСТЕМА ЧПУ Система ЧПУ состоит из: Блока управления станком OSAI с Windows 10. Консольного пульта управления с 21” сенсорным монитором. Клавиатура, мышка, стилус. DDX EASYSTONE NC Новейший русифицированный интерфейс визуального управления.

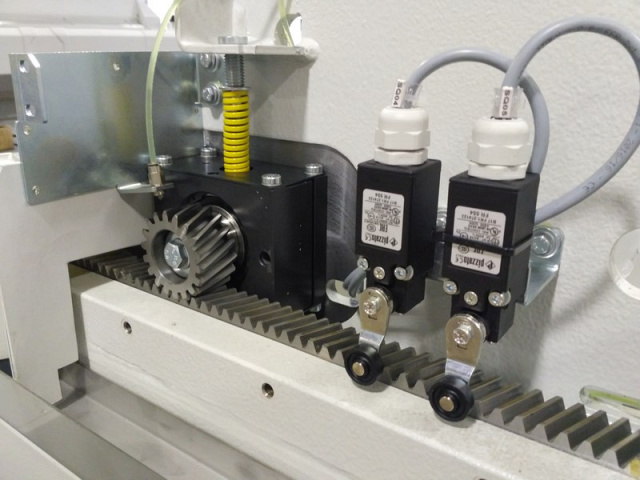

	ПРОИЗВОДИТЕЛЬНОСТЬ Решения, разработанные DENVER, обеспечивают непревзойденную прочность, благодаря: Усиленной конструкции из закаленной стали. Не требующим замены шарикоподшипникам на высокоточных направляющих. Станине с ребрами жесткости, произведенной из высокопрочной стали. Запатентованной соединительной системе пружин и реечной трансмиссии.

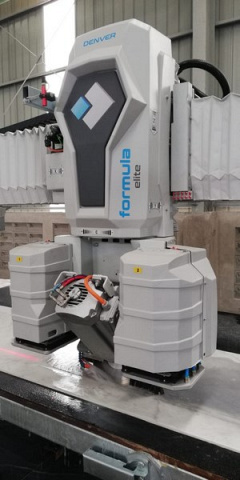

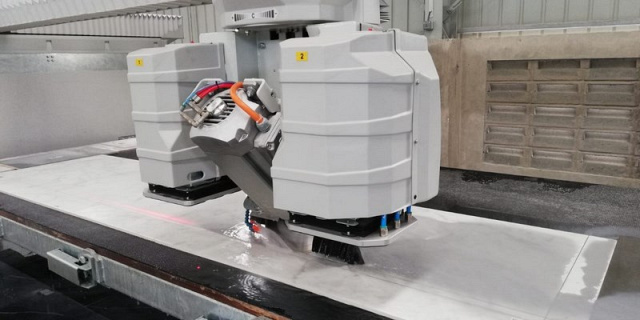

	X-MOTION ВАКУУМНЫЕ ПРИСОСКИ ДЛЯ ПЕРЕМЕЩЕНИЯ ЗАГОТОВОК Запатентованная система создания вакуума для оптимального захвата отрезанных частей. Присоски необходимы для того чтобы освободить оператора от ручной разгрузки заготовок в течение цикла резки (например разъединить отрезанные части для предотвращения зарезания диском). Блок управляется независимым вакуумным насосом через програмное обеспечение. Минимальные размеры переносимых заготовок 2 х 3 см. Применение данного устройства увеличивает производительность станка предоставляя предельную автоматизацию цикла резки, а также комфорт и безопасность оператора.
	НОВЕЙШЕЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ DDX EASYSTONE NC Поддерживающий функционал: Простое черчение (от точки к точке). Импорт файлов DXF. Функция «МУЛЬТИ-СЛЭБ». Автоматический нестинг. Единичные и множественные резы диском. Комбинированная резка диском и сверлом или фрезой. Моделирование траектории движения инструмента с визуализацией стола, слэба, диска и фрезы, вакуумных присосок. Интерполяция по 4 осям, с возможной 5-й осью позиционирования. Контроль параметров обработки в режиме реального времени.
	РЕЗИНОВОЕ ПОКРЫТИЕ РАБОЧЕГО СТОЛА Покрытие изготовлено из специальной упругой и водостойкой резины.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	ВЫНОСНОЙ ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

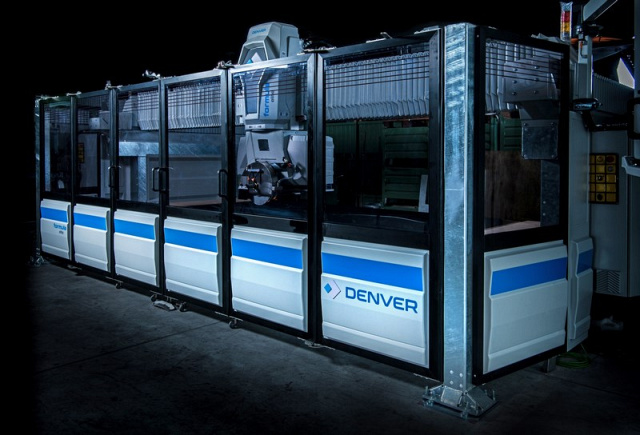

	РАЗДВИЖНЫЕ ЗАЩИТНЫЕ ДВЕРИ БЕЗОПАСНОСТИ В модели ELITE

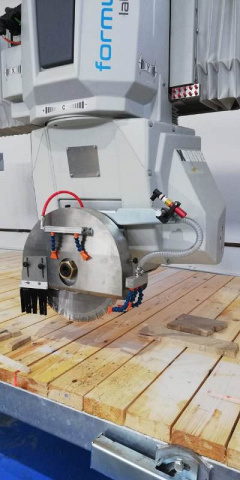

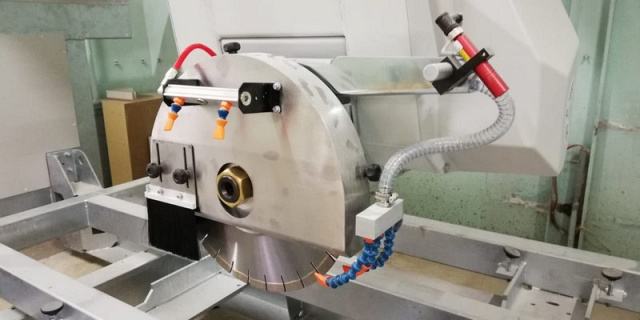

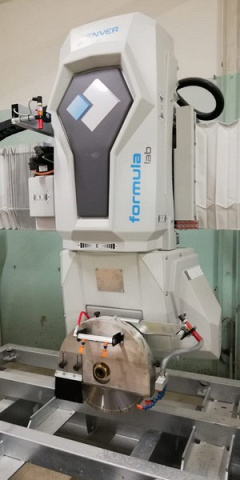

	КОЖУХ ДЛЯ ДИСКА Ø400 ММ
	ШПИНДЕЛЬ МОЩНОСТЬЮ 13 КВТ Настраиваемая скорость вращения (до 5000 об/мин.) посадка Ø50 мм. внутренняя резьба 1/2 GAS.
	ГИДРАВЛИЧЕСКИЙ НАКЛОНЯЕМЫЙ СТОЛ
	РЕЗИНОВОЕ ПОКРЫТИЕ ДЛЯ СТОЛА
	ВАКУУМНАЯ СИСТЕМА X-MOTION ДЛЯ ПЕРЕМЕЩЕНИЯ ДЕТАЛЕЙ В модели ELITE Система обеспечивает полностью автоматический цикл раскроя каменных заготовок (автоматический нестинг), что позволяет увеличить производительность более чем на 40%!
	ЛАЗЕРНАЯ ЛИНЕЙКА CLASS III R УСТАНАВЛИВАЕТСЯ НА КОЖУХ ПИЛЬНОГО ДИСКА
	ПНЕВМАТИЧЕСКИЙ ЩУП ДЛЯ ОПРЕДЕЛЕНИЯ ТОЛЩИНЫ СЛЯБА В модели ELITE
	АВТОМАТИЧЕСКИЙ КОНТАКТНЫЙ ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ДИАМЕТРА ДИСКА, А ТАКЖЕ ДЛИНЫ ФРЕЗ, СВЁРЕЛ В модели ELITE
	ЛАЗЕР ДЛЯ ПОЗИЦИОНИРОВАНИЯ ЗАГОТОВКИ ИЛИ ШАБЛОНА

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

Резиновое покрытие для стола Только для модели LAB
Поворот шпинделя на угол от 0 до 360 град Только для модели LAB
EASYSTONE NC для консольного пульта управления Система фотосъемки с установкой цифровой камеры. Увеличивает высоту машины. Функционал: Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости; Преобразует изображение в CAD-файл для оптимизации раскроя; Увеличивает высоту машины.
EASYSTONE NC программное обеспечение для консольного экрана для выборки фрезами
EASYSTONE NC программное обеспечение для консольного пульта управления для работы с блоками (карнизы) Линейные и криволинейные карнизы с диском в вертикальном положении; Линейные карнизы с диском в горизонтальном положении; Черновая и чистовая зачистка диском с 3-осевой интерполяцией по осям X-Y-Z; Выборка и сужение блоков в разрезе 2D достижимы с помощью диска, управление 3D-профилями.
EASYSTONE PHOTO Система фотосъемки с установкой цифровой камеры. Увеличивает высоту машины Функционал: Импортирует файлы с изображением слябов для управления положением, размером, изменением цвета и зернистости; Преобразует изображение в CAD-файл для оптимизации раскроя. Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.
EASYSTONE CAD-CAM Программное обеспечение для работы с диском Функционал: 2D черчение; Импорт файлов DXF; CAD-CAM в единой среде; Функция «МУЛЬТИ-СЛЕБ»; Автоматический нестинг; 3-осевое фрезерование, профилирование и сверление; Циклы резки в 3 осях; Управление толщиномером в 3 осях; Прямые карнизы (с интерполяцией по оси Z) с диском в вертикальном положении; Прямые карнизы с диском в горизонтальном положении, а также криволинейные карнизы с интерполяцией по оси С; Интерполяция по 4 осям, с возможной 5-й осью позиционирования; Контроль параметров обработки в режиме реального времени.
EASYSTONE CAD 2D Программное обеспечение для создания 2D чертежей
EASYSTONE X-MOTION ПО для работы с присосками Только для модели ELITE Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском ИЛИ EASYSTONE CAD-CAM для 3D изделий в 5 осях.
EASYSTONE CAD-CAM Программное обеспечение для работы фрезами Линейные и криволинейные карнизы с диском в вертикальном положении; Линейные карнизы с диском в горизонтальном положении; Черновая и чистовая зачистка диском и фрезой; Выборка и сужение блоков в разрезе 2D достижимы с помощью диска, управление 3D-профилями руководящими принципами в плане и разделе); Контроль последовательности инструментов (кухонные столешницы, душевые поддоны). Не поддерживает барельефы и текстуры. Необходима установка опции EASYSTONE CAD-CAM Программное обеспечение для работы с диском.
