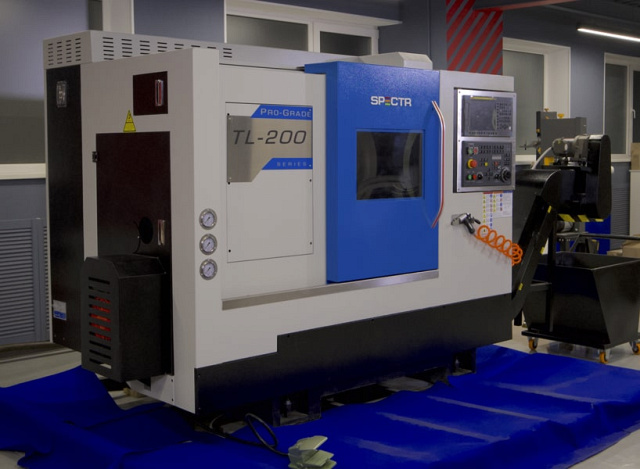

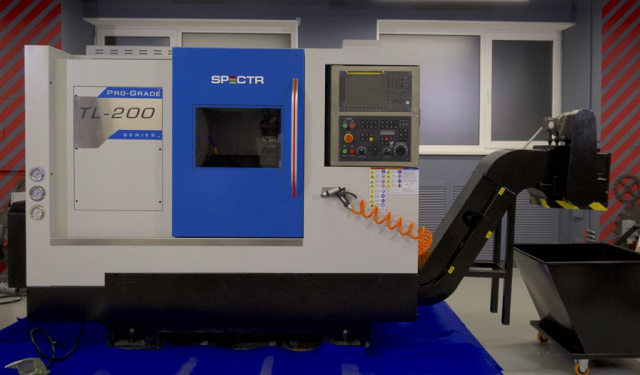

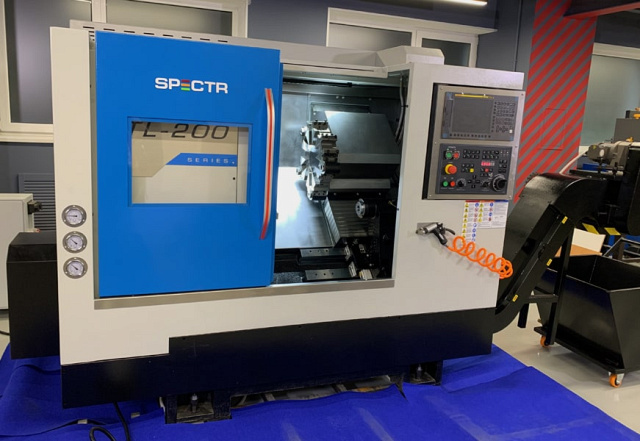

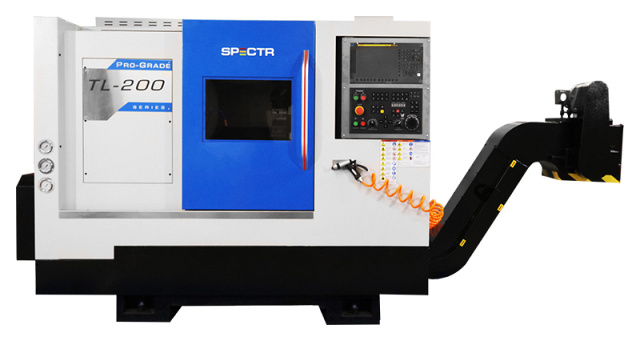

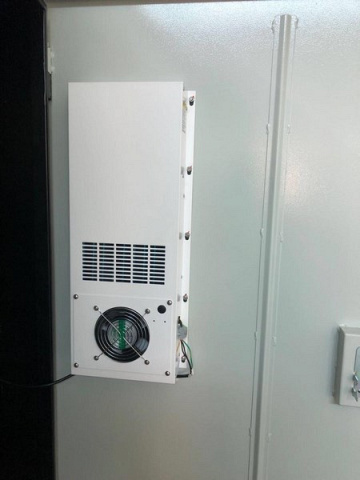

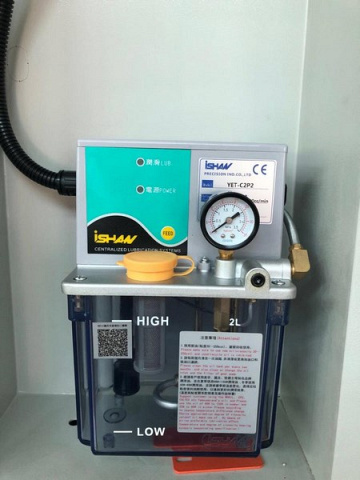

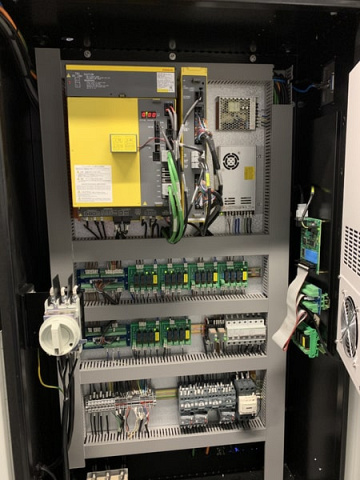

Токарный станок с наклонной станиной с ЧПУ SPECTR TL-200
Код(ы)
товара: МС 410826
-
Только на 8 станков!
Тайвань
Модели серии:
TL-200
Ø обработки: 210 мм
РМЦ: 400 мм
Мощность: 11 / 15 кВт
Вес: 3500 кг
Преимущества
- Высокоточный шпиндель KENTURN (Тайвань)
- Цельнолитая наклонная станина 45˚ с рёбрами жёсткости
- Усиленная револьверная голова Lio Shing (Тайвань)
- Роликовые линейные направляющие качения PMI / HIWIN (Тайвань)
Назначение
Токарные станки с наклонной станиной серии TL предназначены для комплексной обработки* сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения.
* Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.
Область применения
Токарные станки с наклонной станиной серии TL применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов.
Машиностроение
Авиационная промышленность
Автомобильная промышленность
Двигателестроение
Схемы обработки
Конструктивные особенности

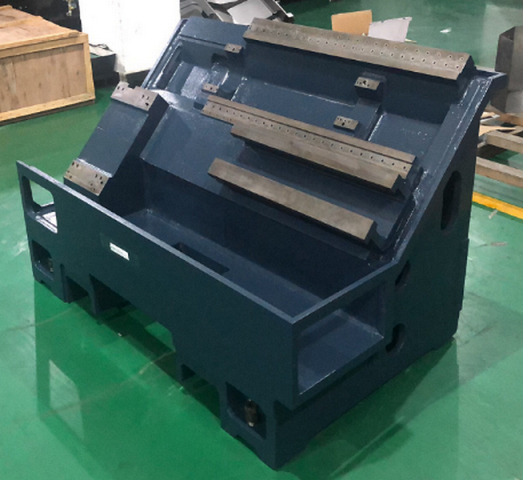

Цельнолитая наклонная станина увеличенного сечения из чугуна высокого качества марки Meehanite. Наклон станины 45° обеспечивает оптимальное распределение нагрузки, прочную поддержку револьверной головки в процессе резания. Поглощает вибрации при силовом точении стальных деталей в закалённом состоянии с твердостью до 45 HRC. Максимально быстро отводит стружку из зоны резания.

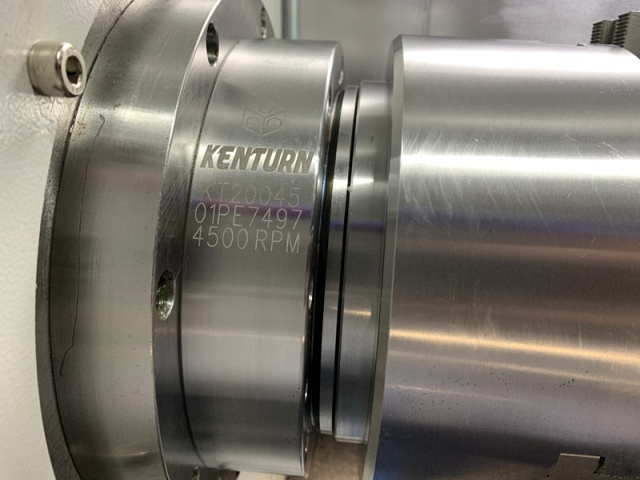

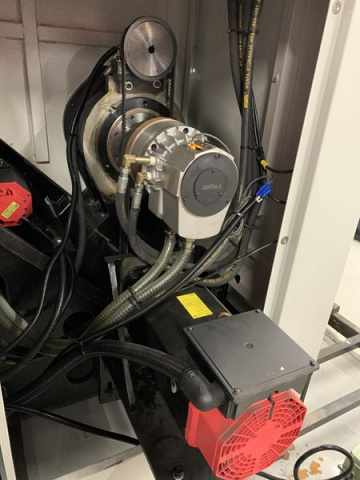

На станке установлен высокоточный, жесткий шпиндель производства KENTURN (Тайвань) с усилением путём комбинирования подшипников. В шпинделе установлены как двойные роликовые радиальные так и двойные шариковые упорные подшипники для достижения максимальной жёсткости при высоких нагрузках без потери. Сбалансированность конструкции и основных компонентов шпинделя гарантирует точность обработки на длине 300 мм до ±0,004 мм!

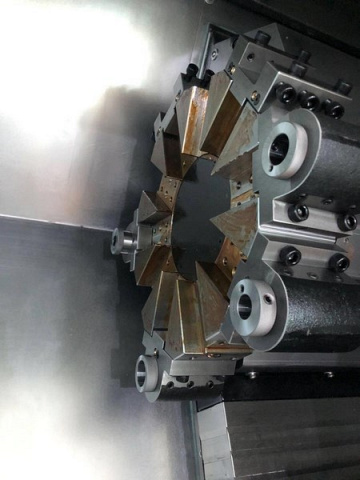

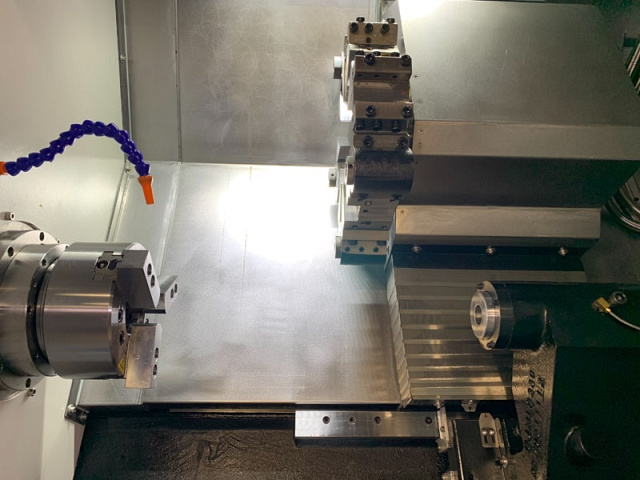

Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 10 позиций фирмы LIO SHING, Тайвань. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент.
В револьверной голове предусмотрена подача СОЖ.
Точность повторяемости составляет 0,003 мм.
В револьверной голове предусмотрена подача СОЖ.
Точность повторяемости составляет 0,003 мм.

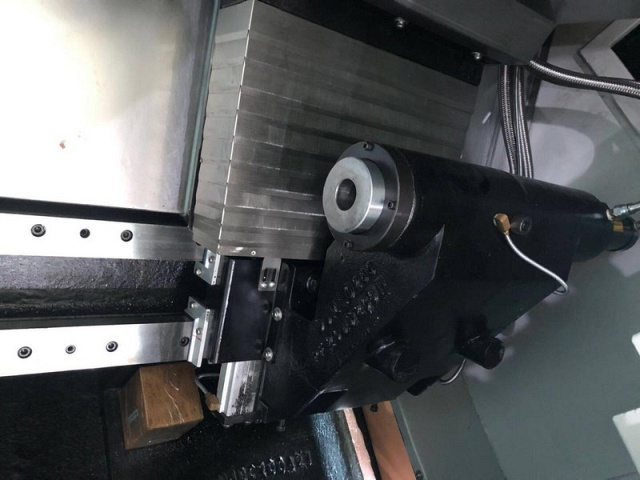

Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения прямоугольного сечения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания. Перемещение задней бабки на определённое расстояние осуществляется от команд ЧПУ с помощью револьверной головы.
Для автоматизации процесса перемещения задней бабки применяется механизм фиксации к револьверной голове. Механизм состоит из пневмоцилиндра и штока, который надёжно соединяет корпус задней бабки с револьверной головой. После зацепления револьверная голова перемещает заднюю бабку по заданным координатам от ЧПУ системы или при ручном управлении от маховика на панели управления ЧПУ.

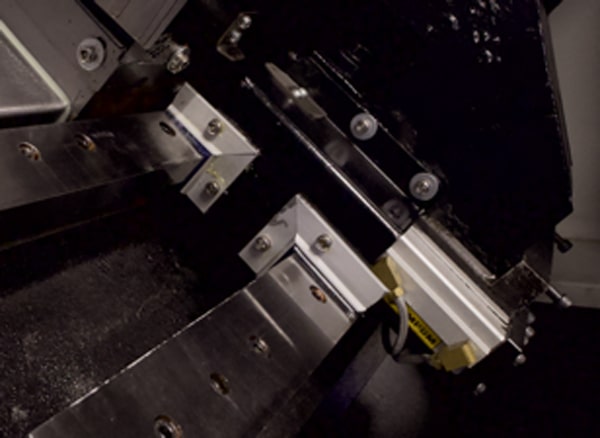

Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения cерии RG фирмы HIWIN (Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью. На станке установлены широкие направляющие высокого класса точности (H), типоразмер: ось Z (35 мм), ось X = 30 мм, с дополнительной защитой KK (металлический скребок), который защищает от пыли и горячей стружки.
Комплектация
Стандартная

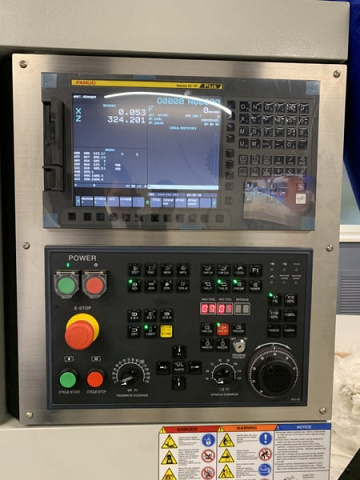

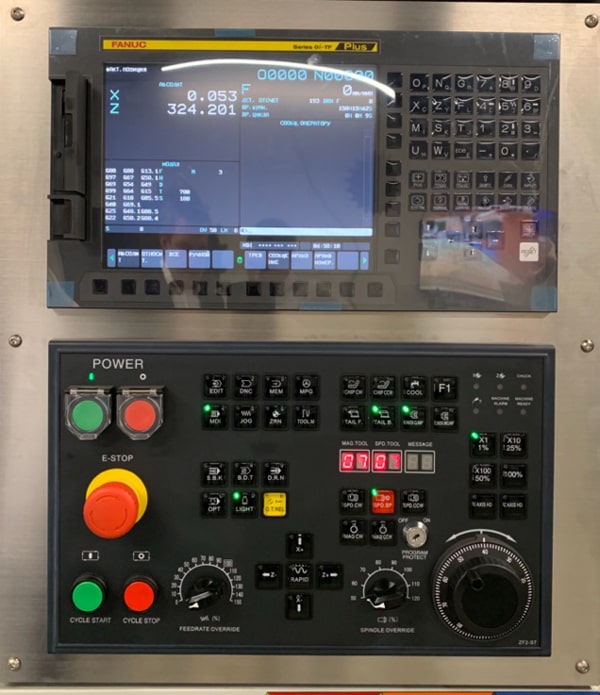

В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF (5) Plus, LCD монитор 10,4 дюймов.
В версии Plus расширен функционал:
- увеличена память с 512 Кб до 2 Мб;
- поддержка 3-х способов нарезания резьбы резцом (G76, G92, G32)
- расширенный функционал циклов сверления и нарезание резьбы метчиком G84 (правая и левая), развертывание G85;
- опция резания с осцилляцией для дробления стружки.
Револьверная голова комплектуется инструментальными блоками для наружного точения OD , под расточной инструмент с круглым сечением ID и блоком для U-образного сверла с внутренним подводом СОЖ, непосредственно через инструмент. Количество блоков указывается в спецификации на станок. Инструментальные блоки служат для фиксации режущего инструмента разного профиля и назначения. В блоках предусмотрена подача СОЖ.

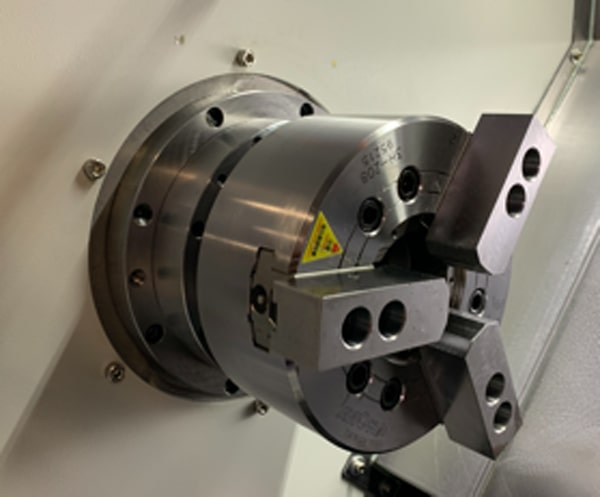

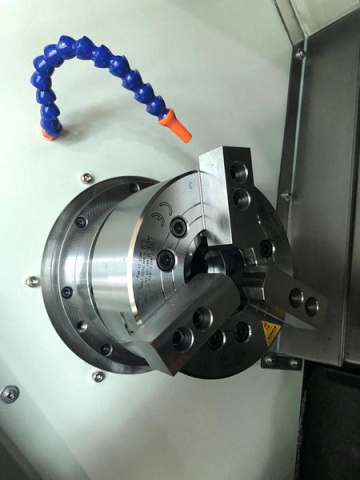

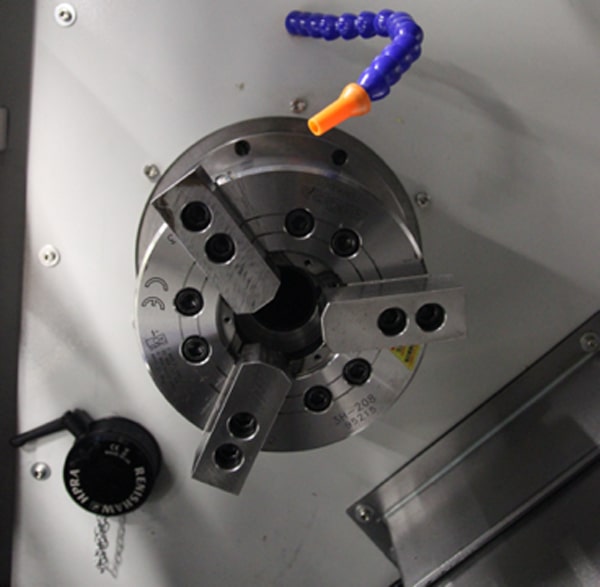

В базовой комплектации установлен гидравлический самоцентрирующийся 3-х кулачковый патрон размером 8’’ (208 мм) фирмы AutoGrip (Тайвань). Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.
В стандартную комплектацию входят комплекты калёных и сырых кулачков для полноценной работы.
Макс. диаметр зажима – 210 мм
Мин. диаметр зажима – 23 мм
Макс. усилие зажима – 31,9 кН
На моделях TL-200 (подг.) на заводе смонтированы все необходимые разъёмы для подключения при установке самой системы измерения инструмента во время эксплуатации оборудовании на площадях заказчика. Монтаж системы измерения RENISHAW HPMA A-2181-0610 возможно осуществить в любой момент, при необходимости её использования.

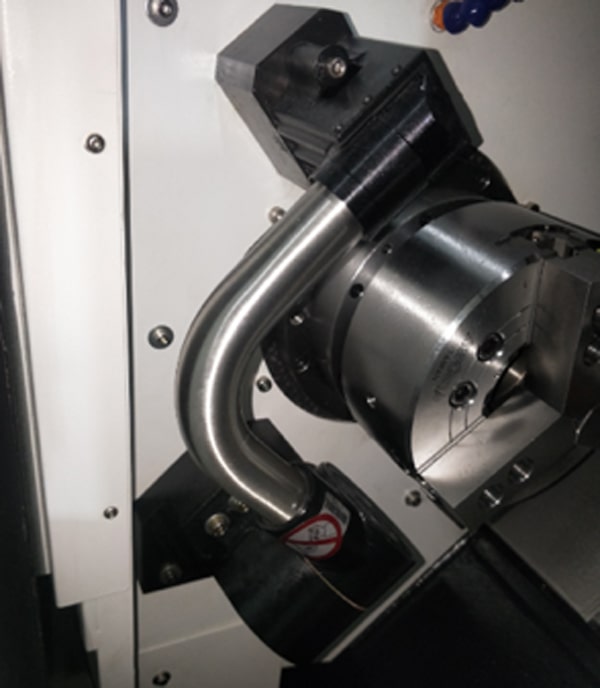

На моделях TL-200 (измер.) установлена автоматическая система измерения инструмента с электроприводом RENISHAW HPMA A-2181-0610. Данная система является частью автоматизированного процесса обработки и выполняет обнаружение неисправного инструмента, выполняя замер длины для выявления его повреждения. Датчик может использоваться для активного контроля инструмента. Благодаря измерению длины инструмента до и после использования всегда можно быть уверенным, что повреждённый инструмент не будет использован при последующих операциях обработки. Тем самым снижается риск брака, повреждения станка и поломки инструмента при последующей̆ операции.

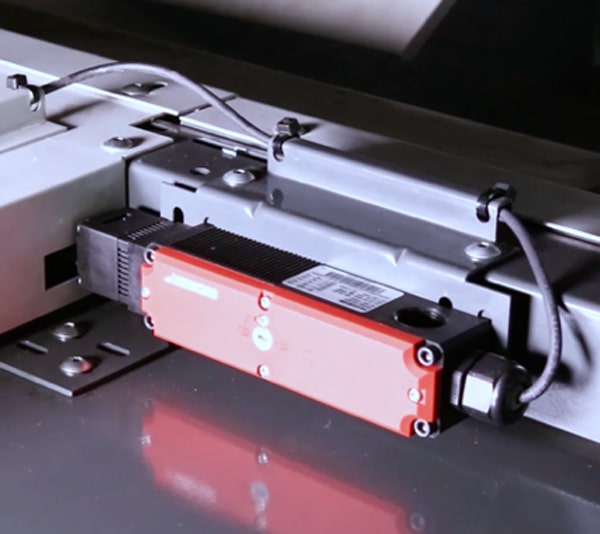

В базовой комплектации установлен электронный замок для блокировки дверей во время обработки. Предназначен в первую очередь для обеспечения защиты и безопасности оператора при работе на станке. Включение станка и осуществление обработки производится только после закрытия двери. Во время работы дверь открыть невозможно. Усилие фиксации зажима – 1000 Н.

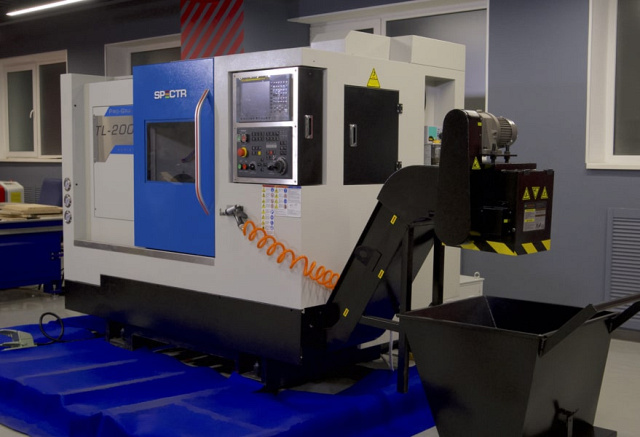

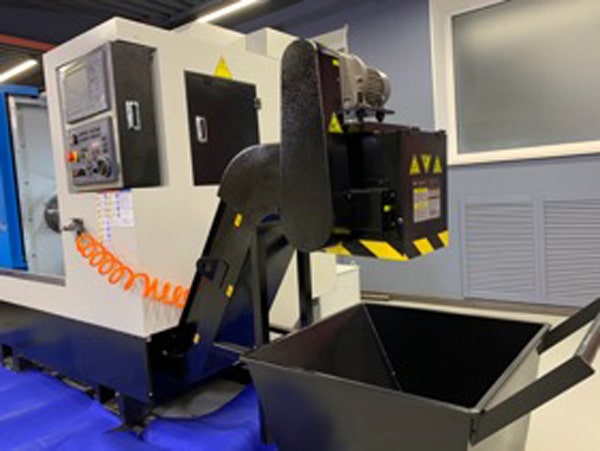

В стандартной комплектации встроен конвейер ленточного типа производства KEYARROW (Тайвань). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.

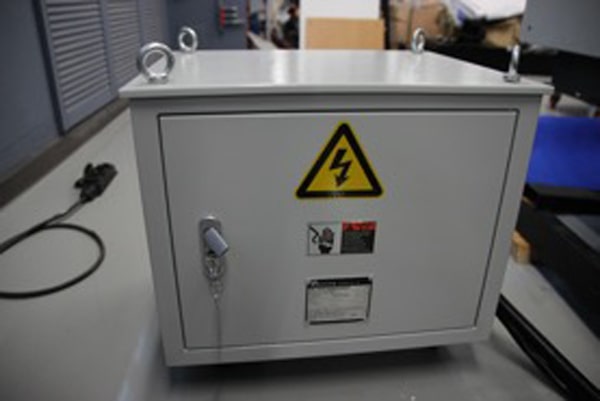

Трансформатор служит для понижения напряжения переменного тока с 380 B до 220 B. Входит в комплект стандартной поставки.

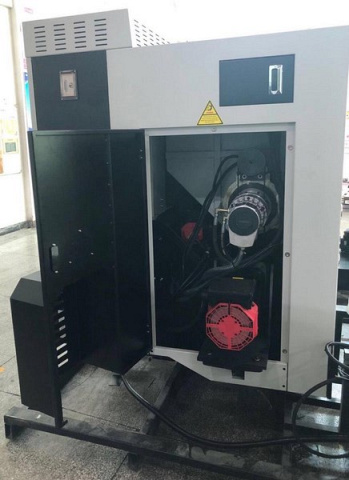

Для работы с прутком и соединения с автоматическим устройством подачи прутка, на станке смонтированы необходимые разъёмы для подключения. В электрошкафу подведены кабели и подключены необходимые электрические платы для синхронизации работы пруткоподатчика со станком. В процессе эксплуатации станка, подключение пруткоподатчика не составит затруднений у обычного оператора.

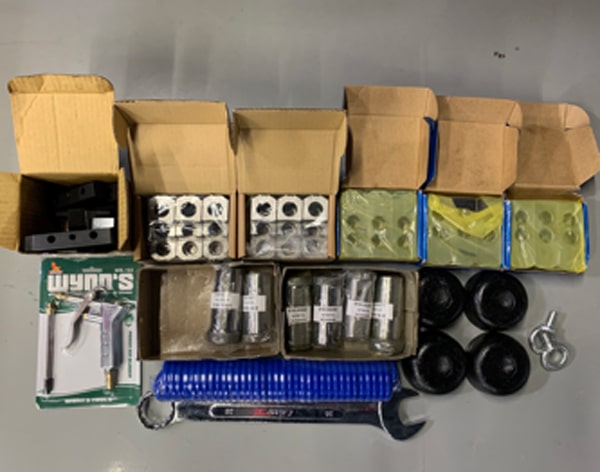

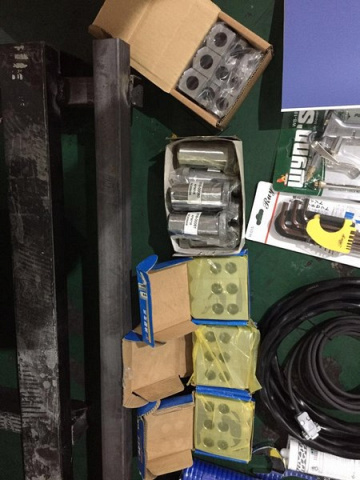

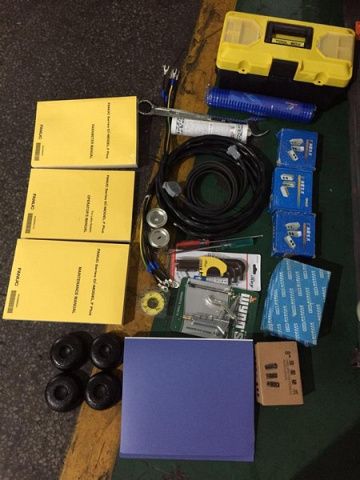

В комплект ЗИП входит:
- Переходные втулки (ID) Ø6, 8, 10, 12, 20, 25 мм
- Переходные втулки (U-drill) Ø16, 20, 25, 32 мм
- 2 компл. калёных кулачков
- 6 компл. не калёных кулачков
- Регулировочные болты и опоры – 4 шт.
- Комплект клиновых пластин – 12 шт.
- Ключ инструментальный (36мм) – 1 шт.
- Пистолет воздух – 1 шт.
- Пистолет СОЖ – 1 шт.
Дополнительная

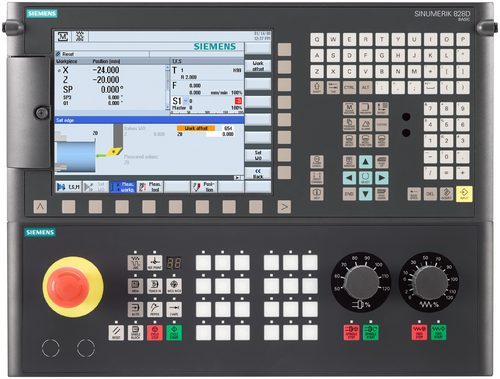

Система ЧПУ Sinumerik 828D, производства Германия.
Предназначена для токарных и обрабатывающих центров. Располагает расширенными технологическими функциями и универсальными методами программирования, включая функцию ShopTurn. Которая предлагает оператору все для быстрого и простого перехода от чертежа к детали графически в форме рабочего плана.
Предназначена для токарных и обрабатывающих центров. Располагает расширенными технологическими функциями и универсальными методами программирования, включая функцию ShopTurn. Которая предлагает оператору все для быстрого и простого перехода от чертежа к детали графически в форме рабочего плана.

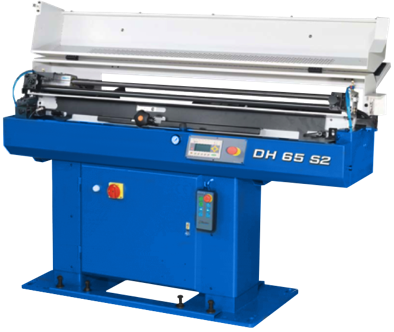

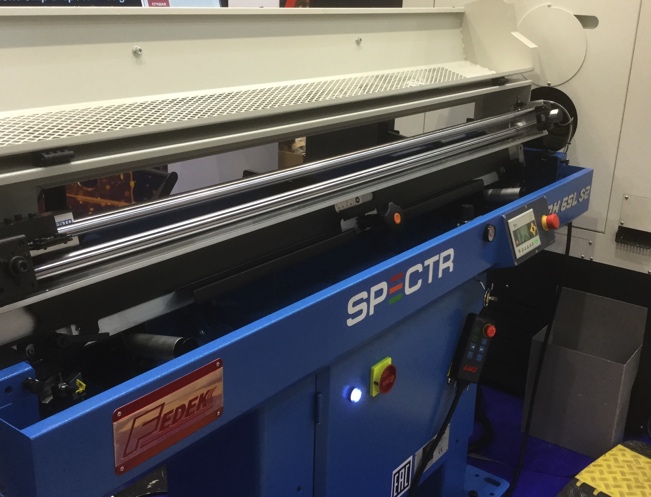

Основные технические характеристики:
Модель: DH-65/65L
Диаметр прутка: 5 - 65 мм
Длина основного вала: 1200 / 1500 мм
Высота центра вала: 850 - 1250 мм
Вес: 250 кг
Давление: 6 кг/см2
Модель: DH-65/65L
Диаметр прутка: 5 - 65 мм
Длина основного вала: 1200 / 1500 мм
Высота центра вала: 850 - 1250 мм
Вес: 250 кг
Давление: 6 кг/см2

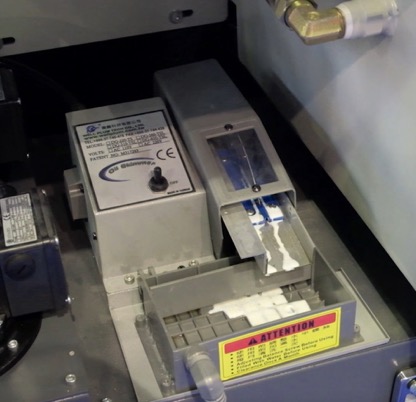

Маслоотделитель или сепаратор СОЖ служит для удаления плавающего масла с поверхности СОЖ диском из нержавеющей стали со специальным покрытием для налипания масла. Удаляется масло, чистая СОЖ поступает обратно в систему охлаждения. Значительно продлевается срок службы использования СОЖ.
Система подачи СОЖ под высоким давлением непосредственно через инструмент позволяет повысить качество обработки глухих отверстий за одни проход. Увеличить скорость подачи инструмента. Лучшая обработка поверхности получается за счет интенсивной очистки от стружки, уменьшения деформационного упрочнения материала. За счёт интенсивной подачи СОЖ, продлевается срок службы инструмента.
