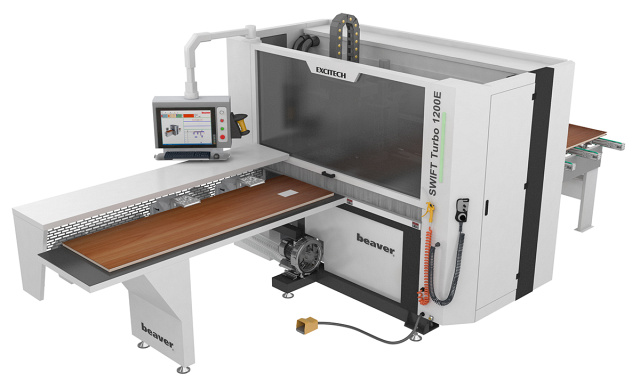

Сверлильно-присадочный центр с ЧПУ Beaver SWIFT Turbo PRO 1200-E
Китай
Модели серии:
SWIFT Turbo PRO 1200-E
Количество присадочных голов: 1 шт.

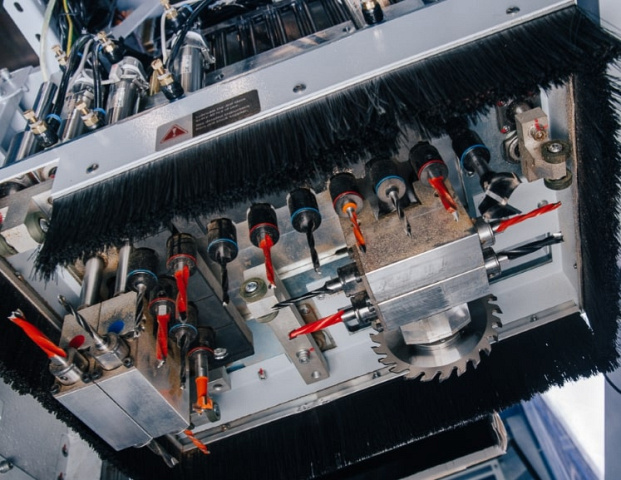

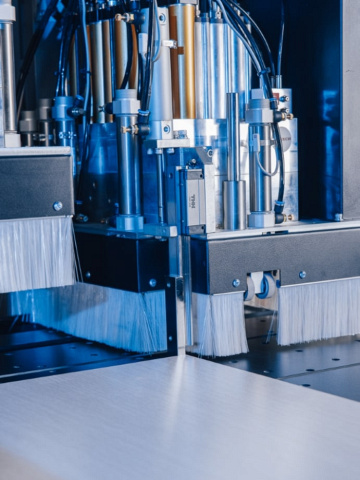

Конфигурация присадочных голов:
Вертикаль: 8 / Горизонт.: 8 (2+2, 2+2) пила
Фрезерный узел:
Мощность шпинделя (верх): 5,5 кВт
Частота вращения шпинделя:
18 000 об/мин
Макс. ширина заготовки: 1200 мм
Макс. скорость перемещения по осям
X / Y / Z: 130 / 80 / 40 м/мин
Вес: 2900 кг
Преимущества

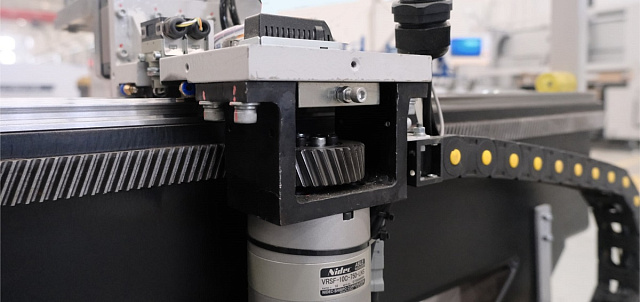

- Необслуживаемые японские планетарные редукторы SHIMPO NIDEC

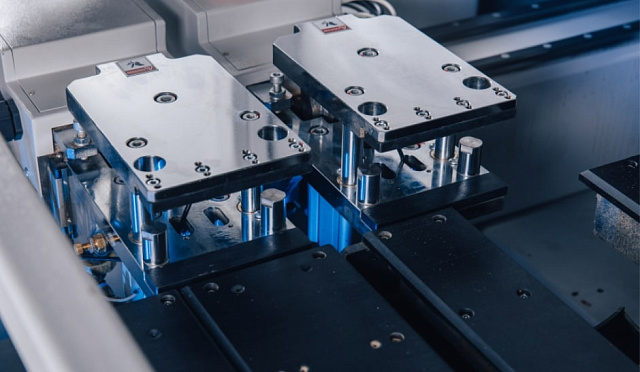

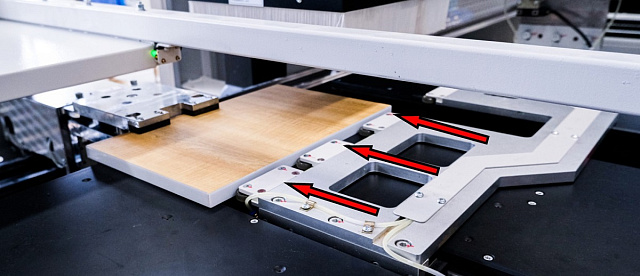

- Два независимых пневматических захватов с обдувом
- Серводвигатели и серводрайверы INOVANCE
- Пазовальная пила и беспроводной сканер для работы со штрих кодами уже в базовой комплектации

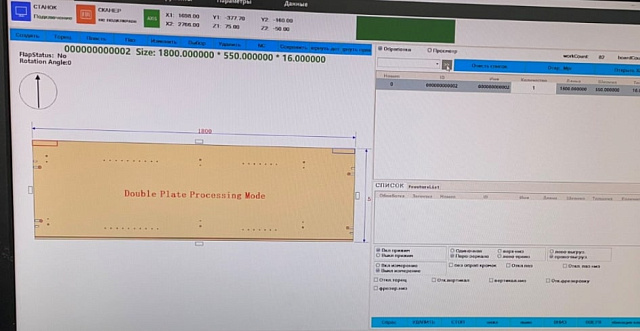

- Русифицированное програмнное обеспечение позволяет оператору создавать карты присадки любой сложности без стороннего программного обеспечения
- Самый доступный центр с ЧПУ с автоматической сменой инструмента
Модель
SWIFT Turbo PRO 1200-E
Позиционирование заготовки перед обработкой
горизонтально
Одновременная обработка двух заготовок за один установ
-
Количество сторон обработки заготовки за один установ, шт.
5
Длина обрабатываемой заготовки (мин. - макс.), мм
70 - не ограничена
Ширина обрабатываемой заготовки (мин. - макс.), мм
30 - 1200
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 60
Количество пневматических захватов, шт.
2
Максимальная скорость перемещения по осям X / Y / Z, м/мин
130 / 80 / 40
Количество присадочных голов, шт.
1
Мощность присадочных голов (верх. / нижн.), кВт
2,2 / -

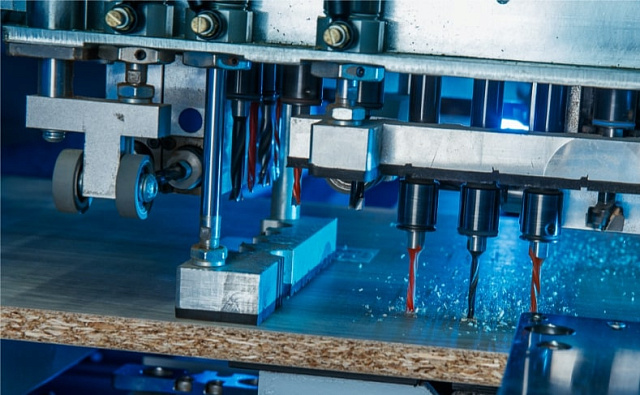

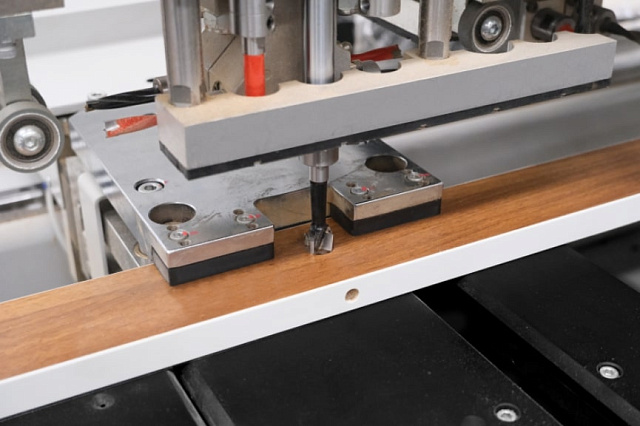

Количество шпинделей для сверления в пласть заготовки (сверху), шт.
12
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
-
Количество шпинделей для сверления в торцы заготовки, шт.
8 (2+2; 2+2)
Максимальная длина сверла, мм
70
Максимальный диаметр сверла, мм
35

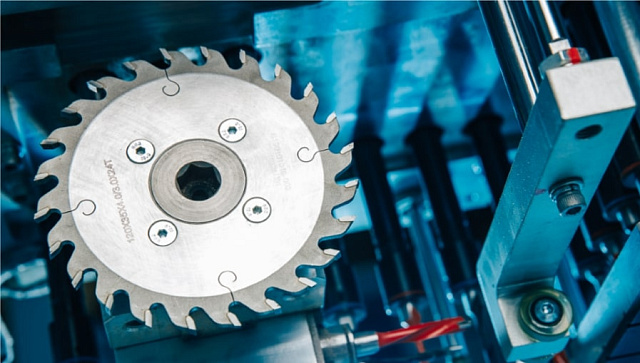

Пазовальная пила
есть

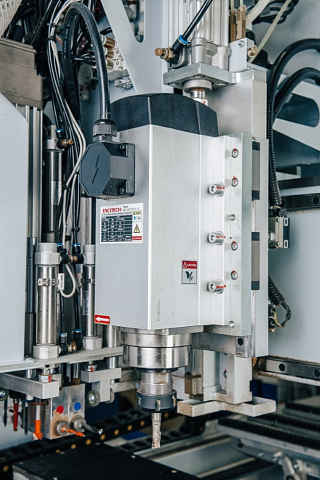

Верхний фрезерный шпиндель
+
Мощность верхнего фрезерного шпинделя, кВт
5,5
Тип цанги верхнего фрезерного шпинделя
ER32
Частота вращения верхнего фрезерного шпинделя, об/мин
18 000
Автоматическая смена инструмента
нет
Магазин инструмента
-
Тип инструментального патрона (для автосмены)
-
Количество ячеек в магазине инструмента, шт.
-
Нижний фрезерный шпиндель
-
Мощность нижнего фрезерного шпинделя, кВт
-
Тип цанги нижнего фрезерного шпинделя
-
Частота вращения нижнего фрезерного шпинделя, об/мин
18 000
Частота вращения шпинделей присадочных голов, об/мин
4500

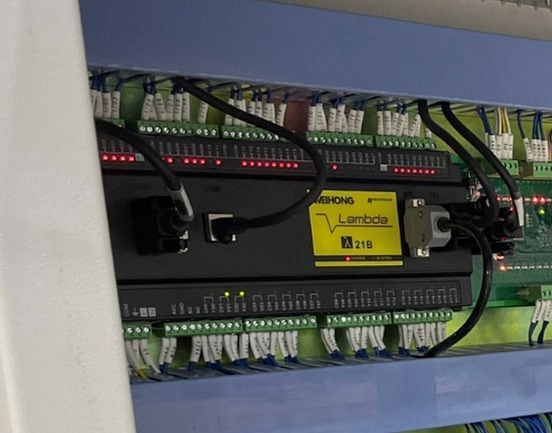

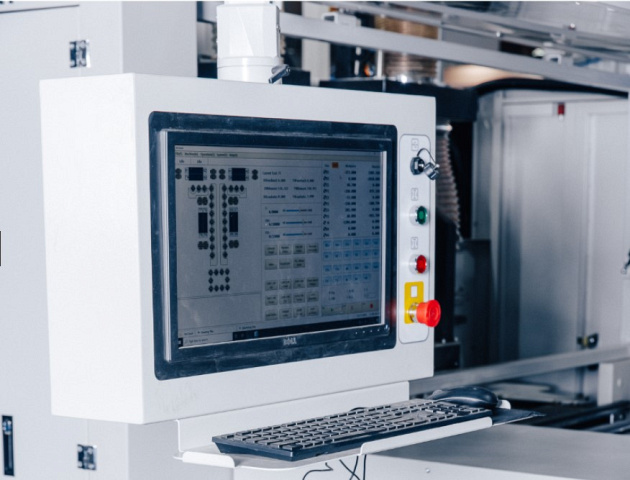

Система ЧПУ
WEIHONG
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
+
Офисная версия базового программного обеспечения
опция
Адаптация для работы с ПО "Базис-Мебельщик"
+

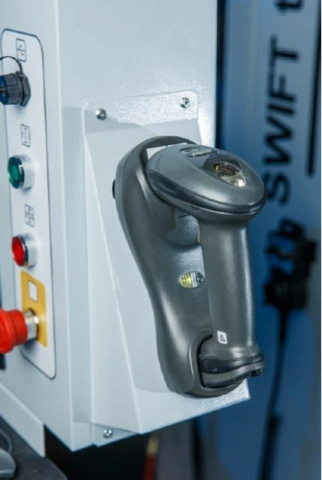

Ручной сканер для работы со штрихкодами
+
Ручной пульт управления с маховиком
+

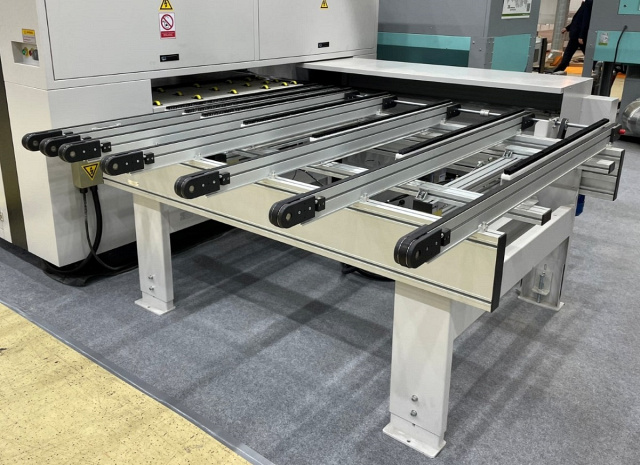

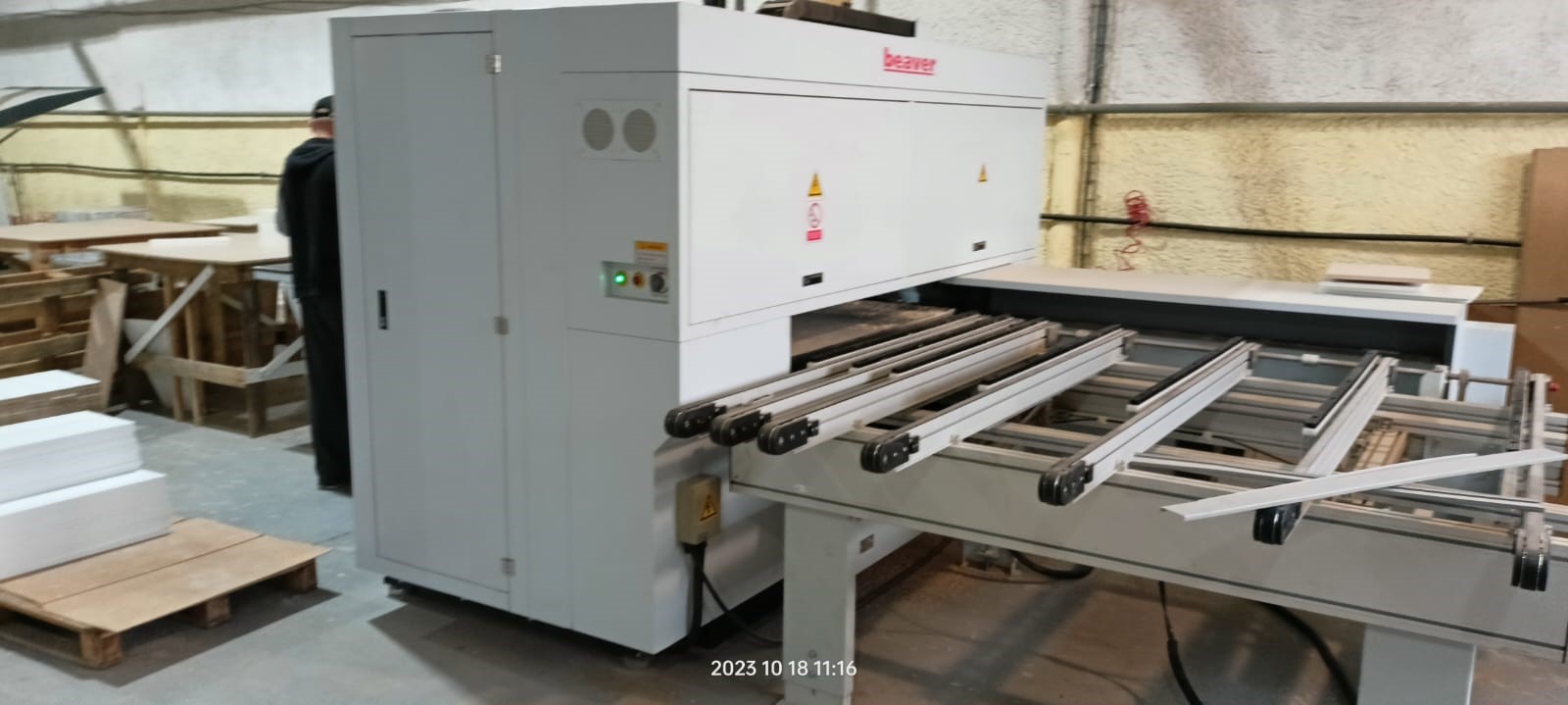

Автоматический конвейер выгрузки деталей
+
Кондиционер электрошкафа с фреоном
-

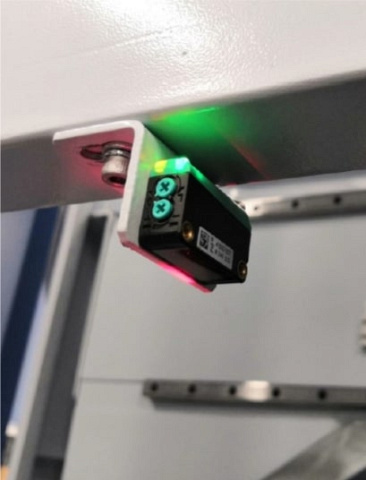

Система контрольного измерения заготовок перед обработкой
+

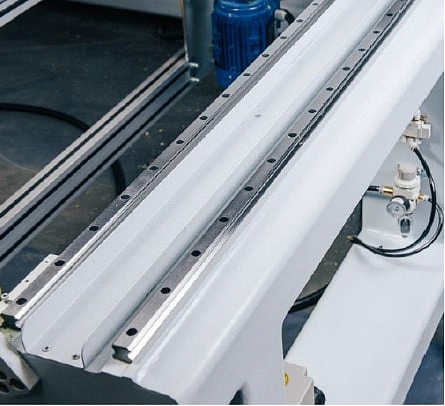

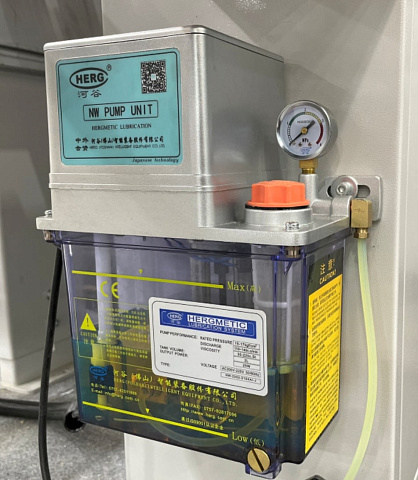

Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50
Давление в пневмосистеме, МПа
0,7
Общая установленная мощность, кВт
14,4
Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
1 * 200 / -
Длина, мм
5660
Ширина, мм
2800
Высота, мм
2015
Вес, кг
2900
