Длина ламели на входе: до 850 мм
Ширина ламели: 150 мм
Кол-во шипорезов: 2 шт.
Тип: полуавтоматическая
• Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств до 2- 4 цикла в минуту (зависит от сечения, породы древесины и количества заготовок на входе)
• Линия обслуживается 2-мя операторами
• Высокий уровень автоматизации
НАЗНАЧЕНИЕ:

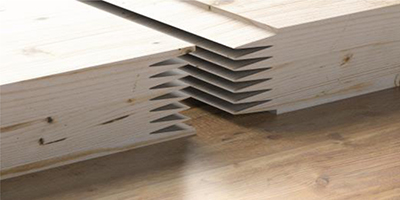

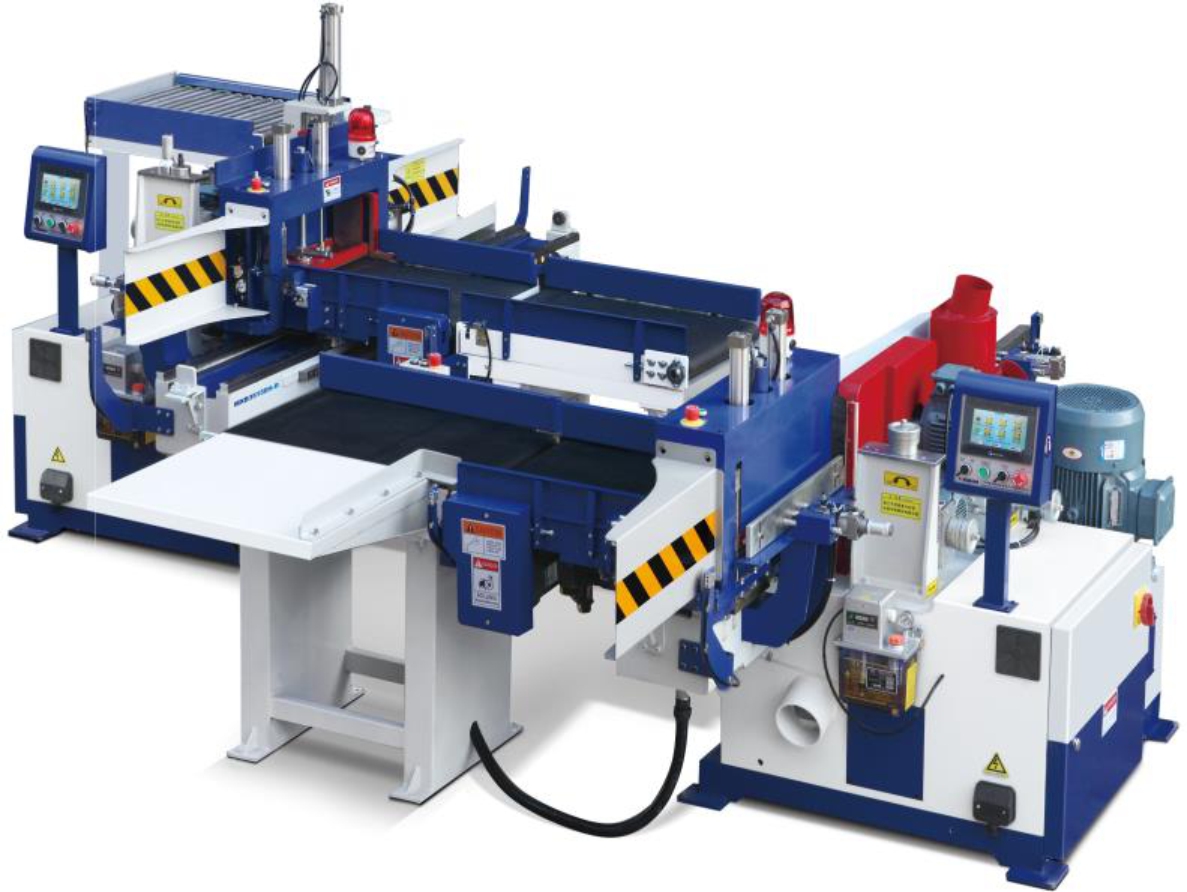

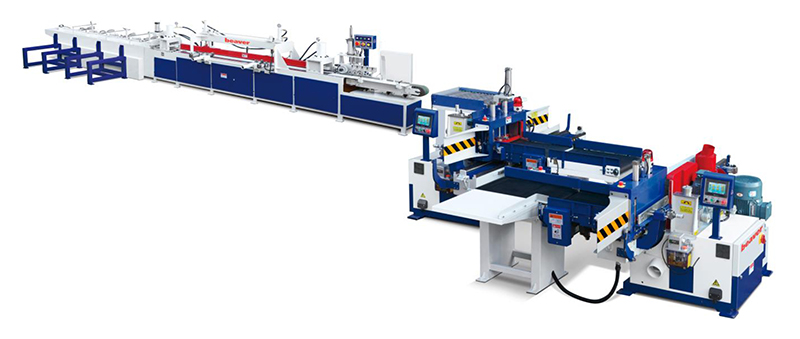

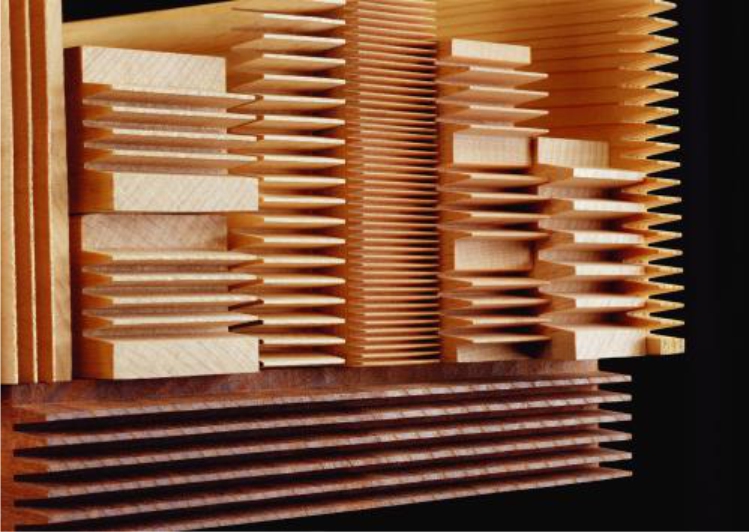

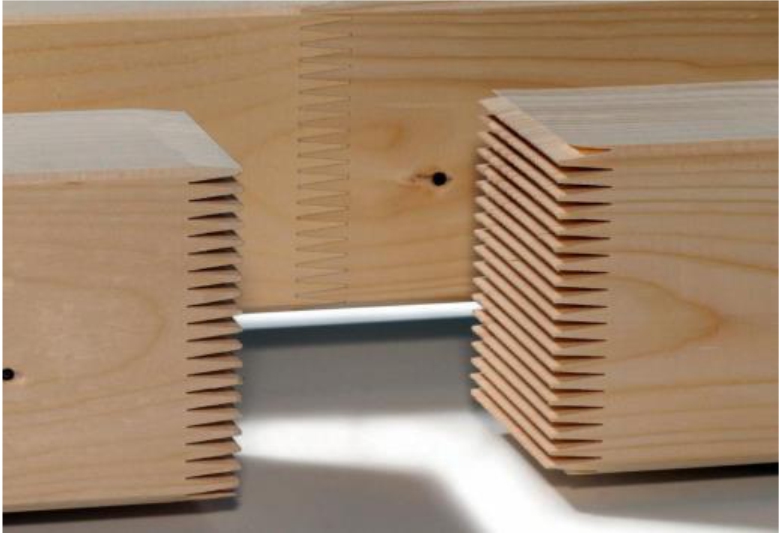

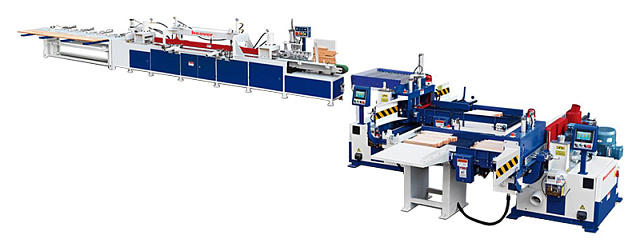

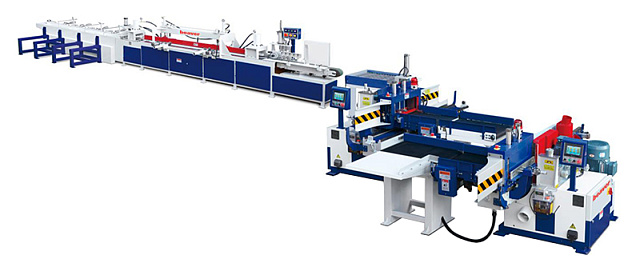

Полуавтоматическая линия сращивания древесины по длине модель «Beaver 150BS» применяется для сращивания короткомерных брусков и ламелей длиной от 150 мм до 850 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер срощенной заготовки – не ограничен. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов по отношению к пласти склеиваемых заготовок и формировать заплечики по необходимости:

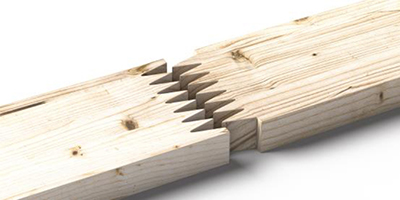

| Горизонтальное | Вертикальное |
| | |
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Полуавтоматическая линия сращивания Beaver 150BS применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращённую заготовку заданного размера.

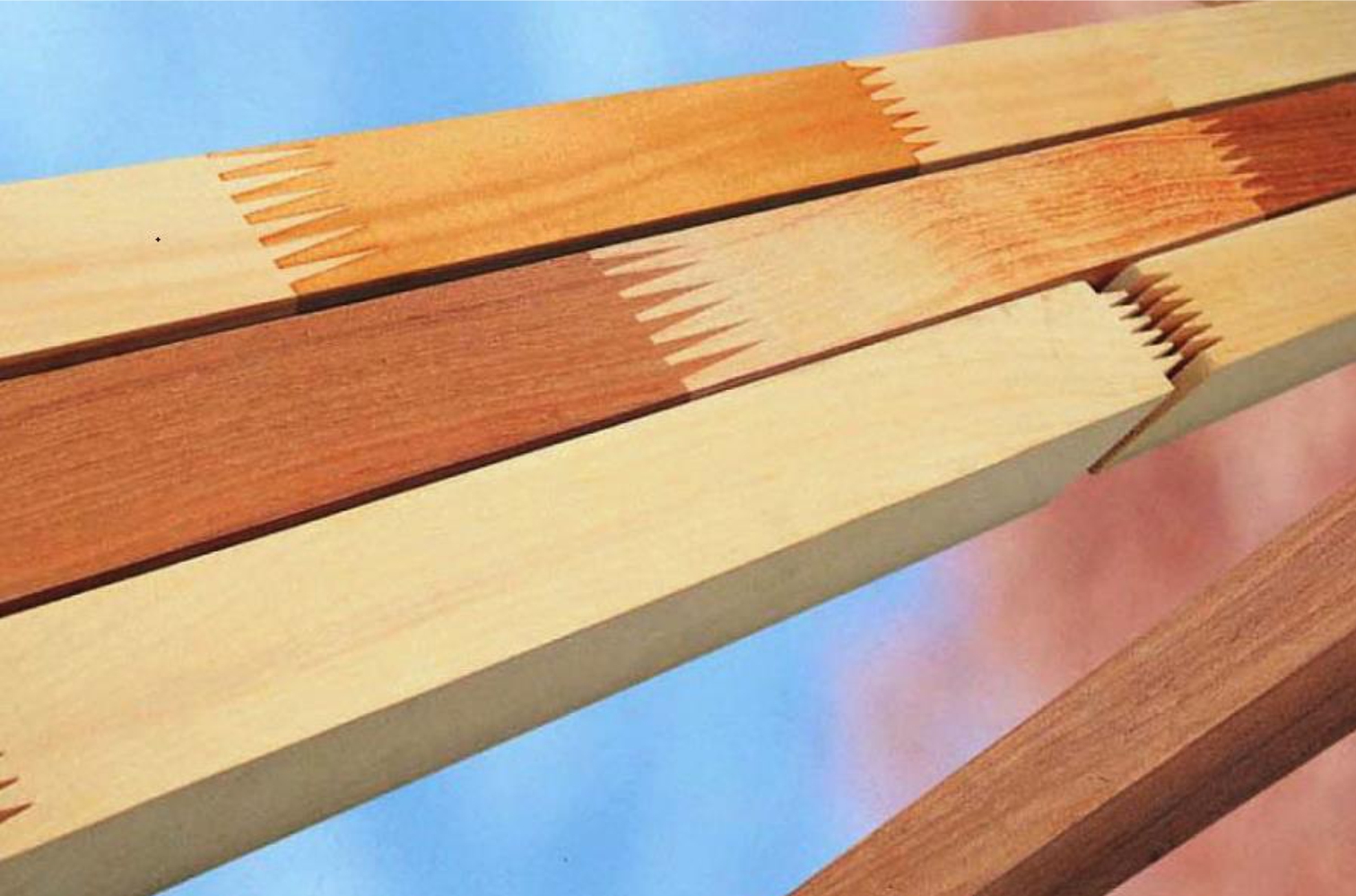

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
| Торцовка пакета ламелей и формирование заплечиков | Фрезерование шипа и формирование заплечиков | Нанесение клея на торец с шипами заготовок после второго такта фрезерования | Стыковка заготовок с предварительным прессованием |
| | | | |
| | | | |
| Основное прессование | Торцевание заготовки | Выгрузка сращённой заготовки на приёмные лучи | |
| | | | |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

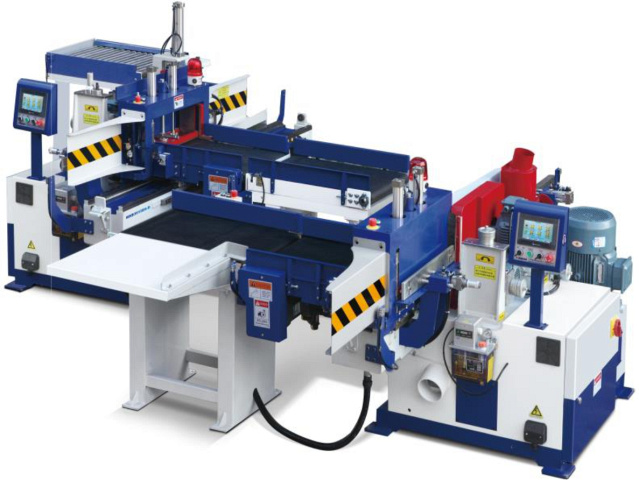

| | АВТОМАТИЧЕСКАЯ ШИПОРЕЗНАЯ ГРУППА Линия сращивания оснащена высокоскоростной автоматической шипорезной группой с шириной каретки 590 мм. По желанию заказчика линию можно оснастить шипорезной группой с серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности от 2 до 4 циклов в минуту. |

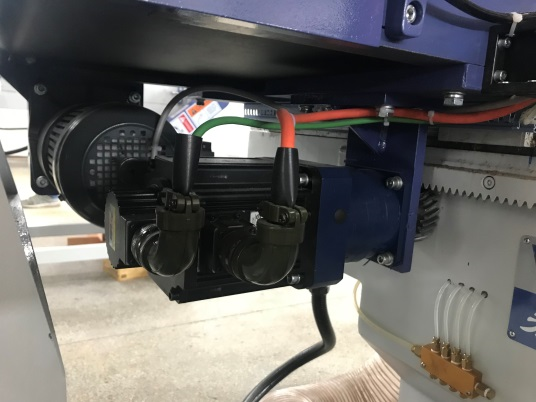

| | УВЕЛИЧЕННАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ КАРЕТОК Перемещение каретки электромеханическое по зубчатой рейке Подача осуществляется с помощью элетродвигателя, по системе зубчатая рейка с шестерней, что позволяет увеличить скорость обработки пакета заготовок и исключает перекос стола. |

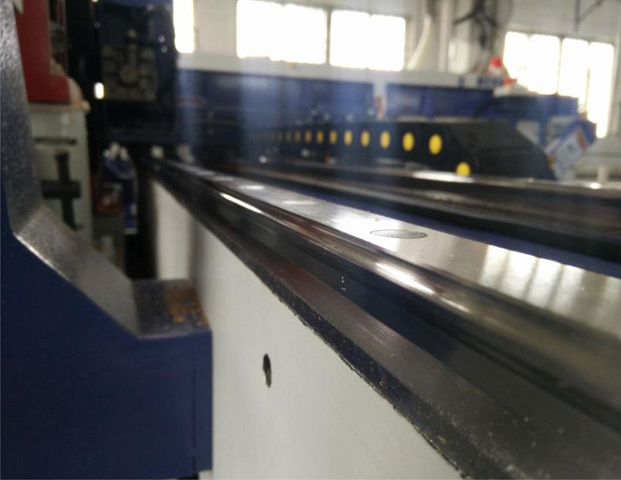

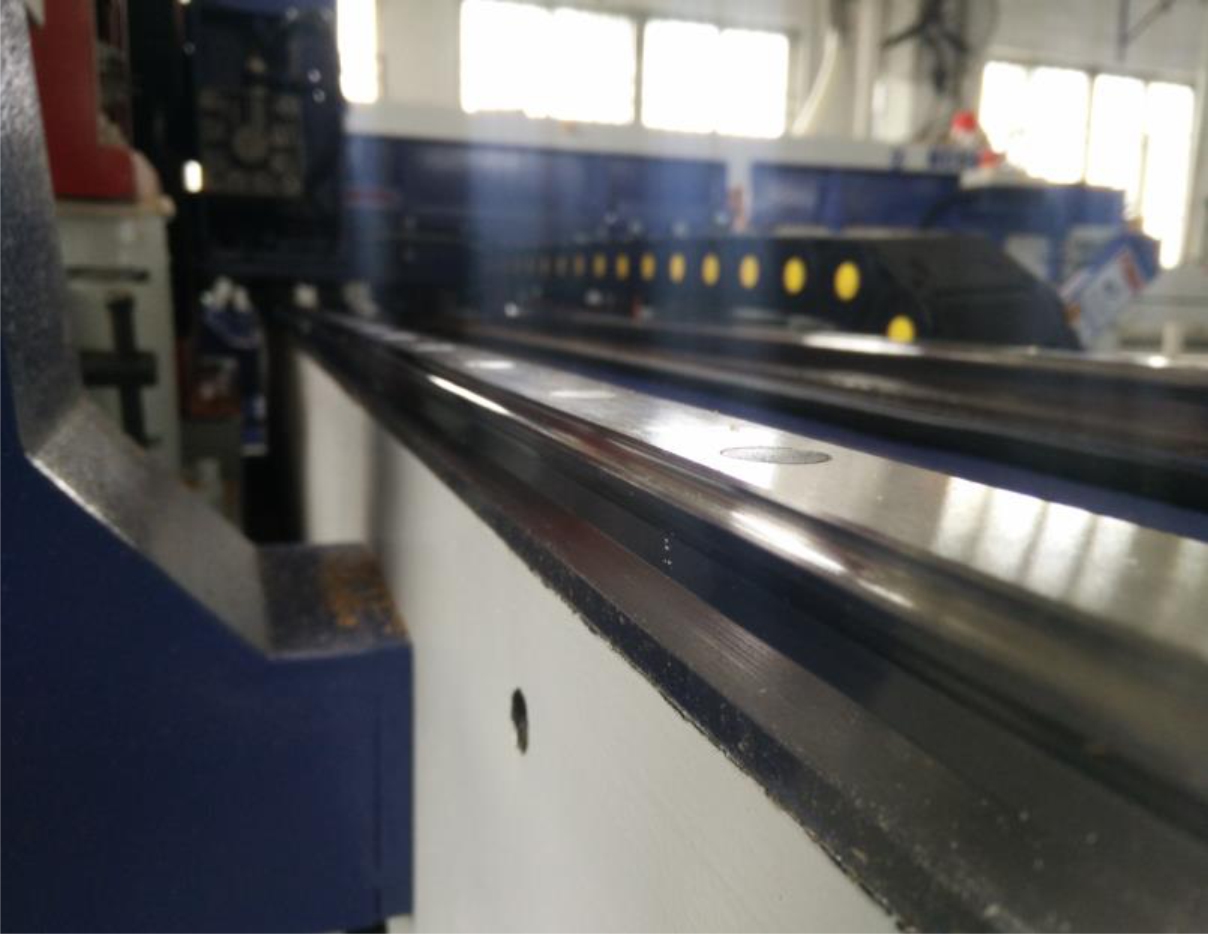

| | ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
| | ДОПОЛНИТЕЛЬНЫЙ ПРИВОДНОЙ КОНВЕЙЕР Обеспечивает непрерывную работу шипорезных станков. |

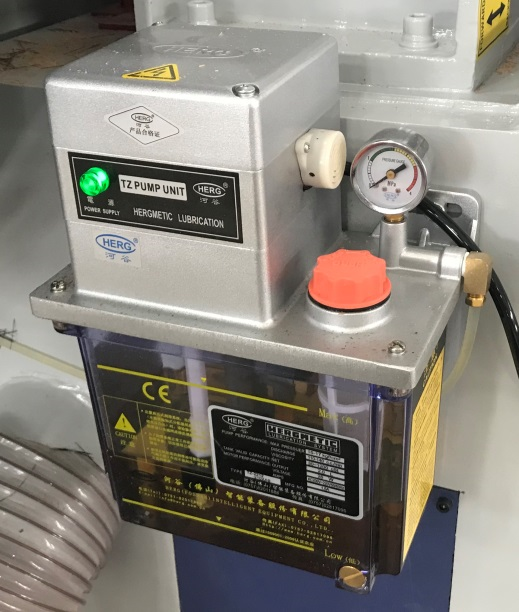

| | АВТОМАТИЧЕСКИЙ НАСОС Автоматическая смазка узлов шипорезной группы. |

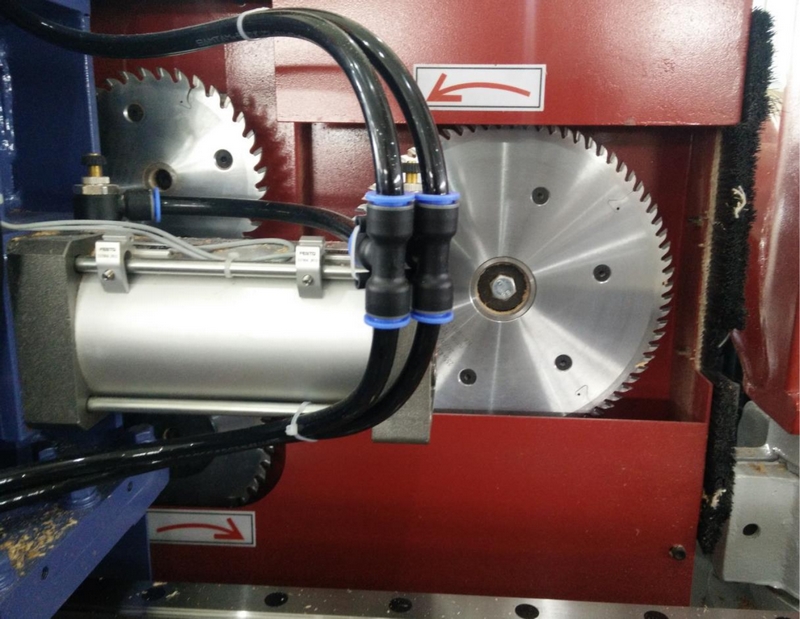

| | ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ Позволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели. |
| | ПОДПРЕССОВОЧНЫЙ УЗЕЛ Приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки. |

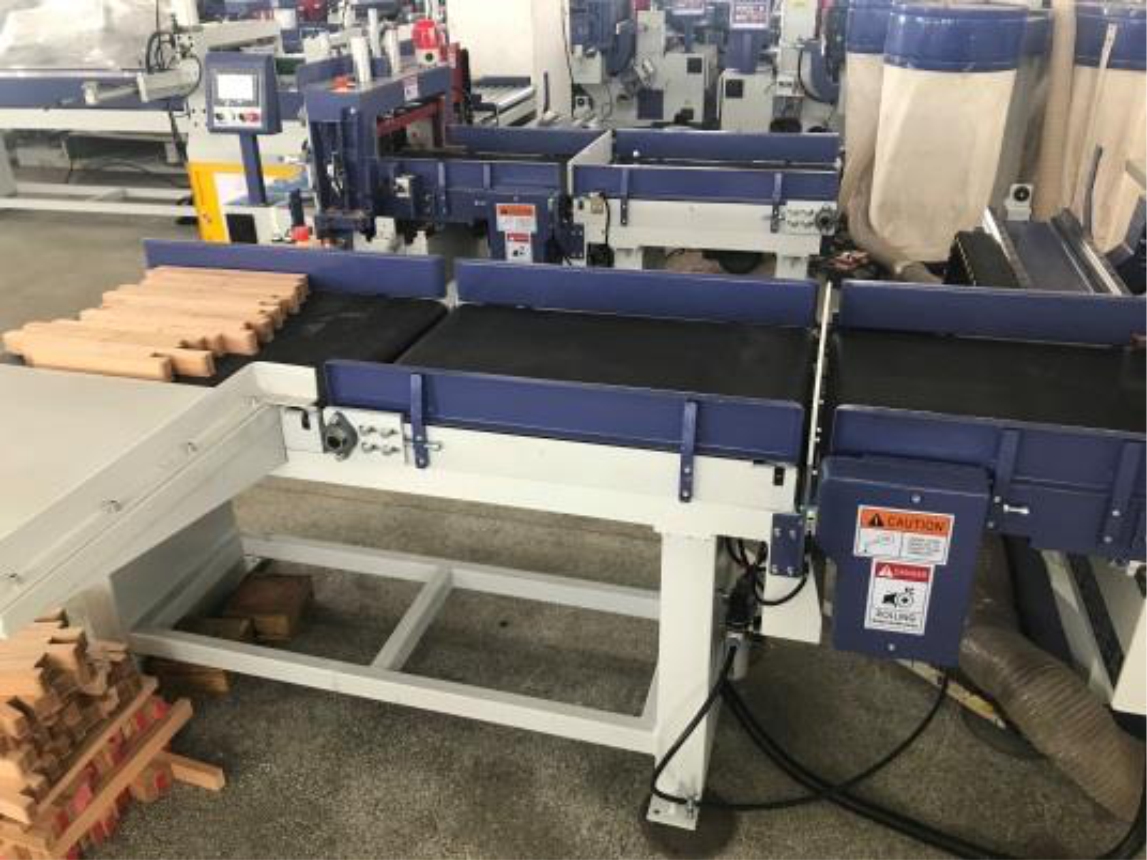

| | ПОДАЮЩИЙ КОНВЕЙЕР С МАГАЗИНОМ Осуществляет непрерывную подачу ламелей из магазина с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью. |

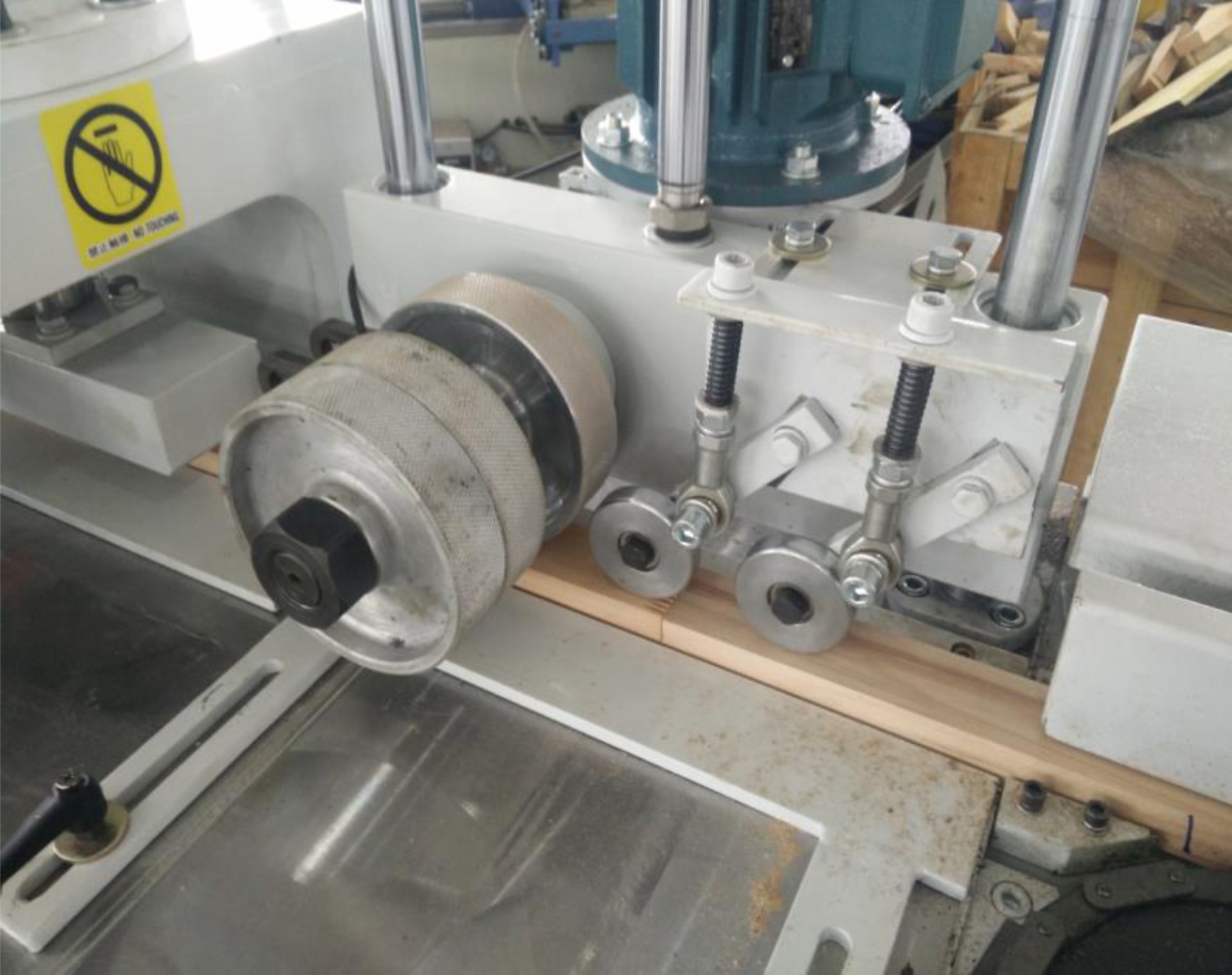

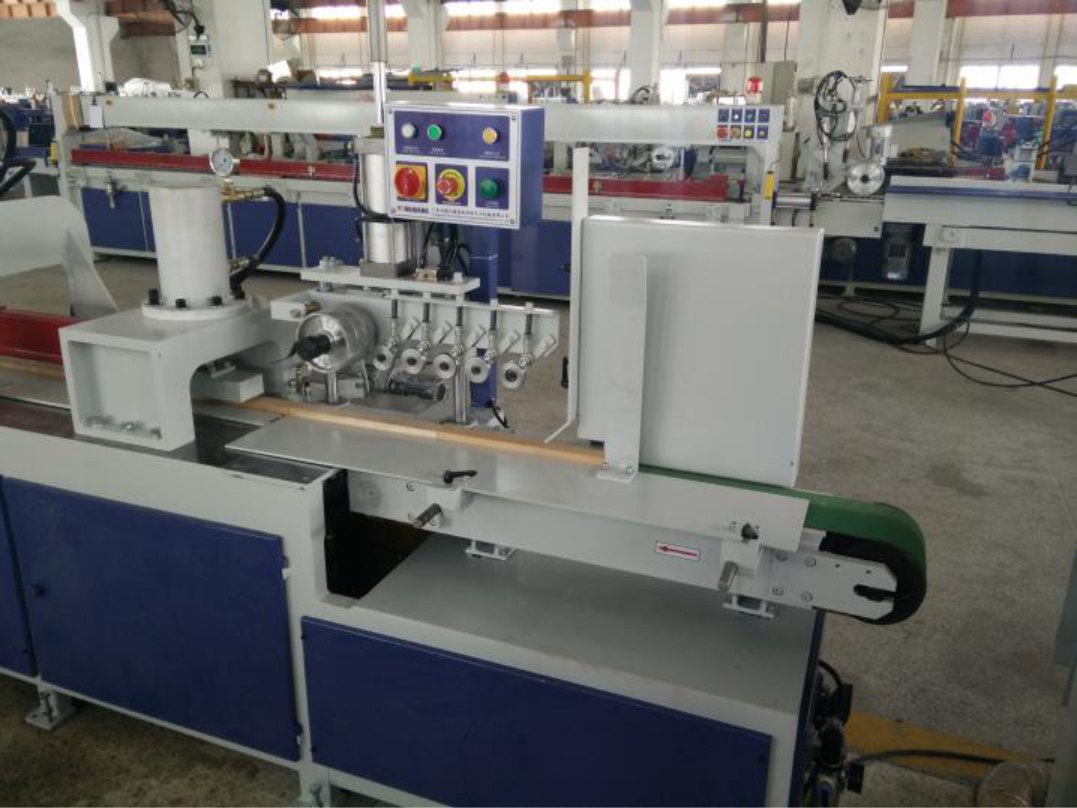

| | СИСТЕМА ПРЕДВАРИТЕЛЬНОГО ПРЕССОВАНИЯ Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводной ленты с механическими прижимами и приводных рифленых вальцов увеличенного диаметра. |

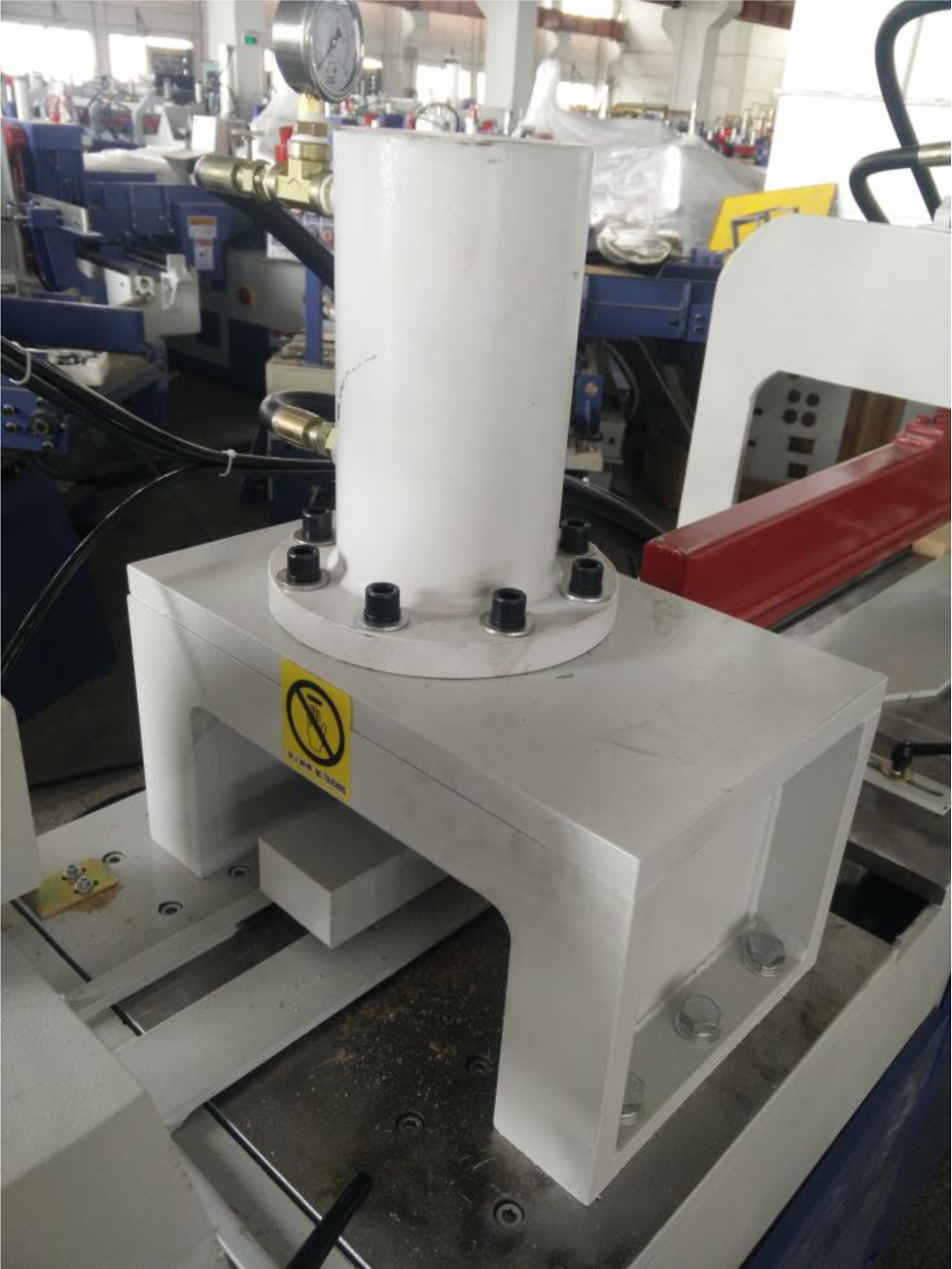

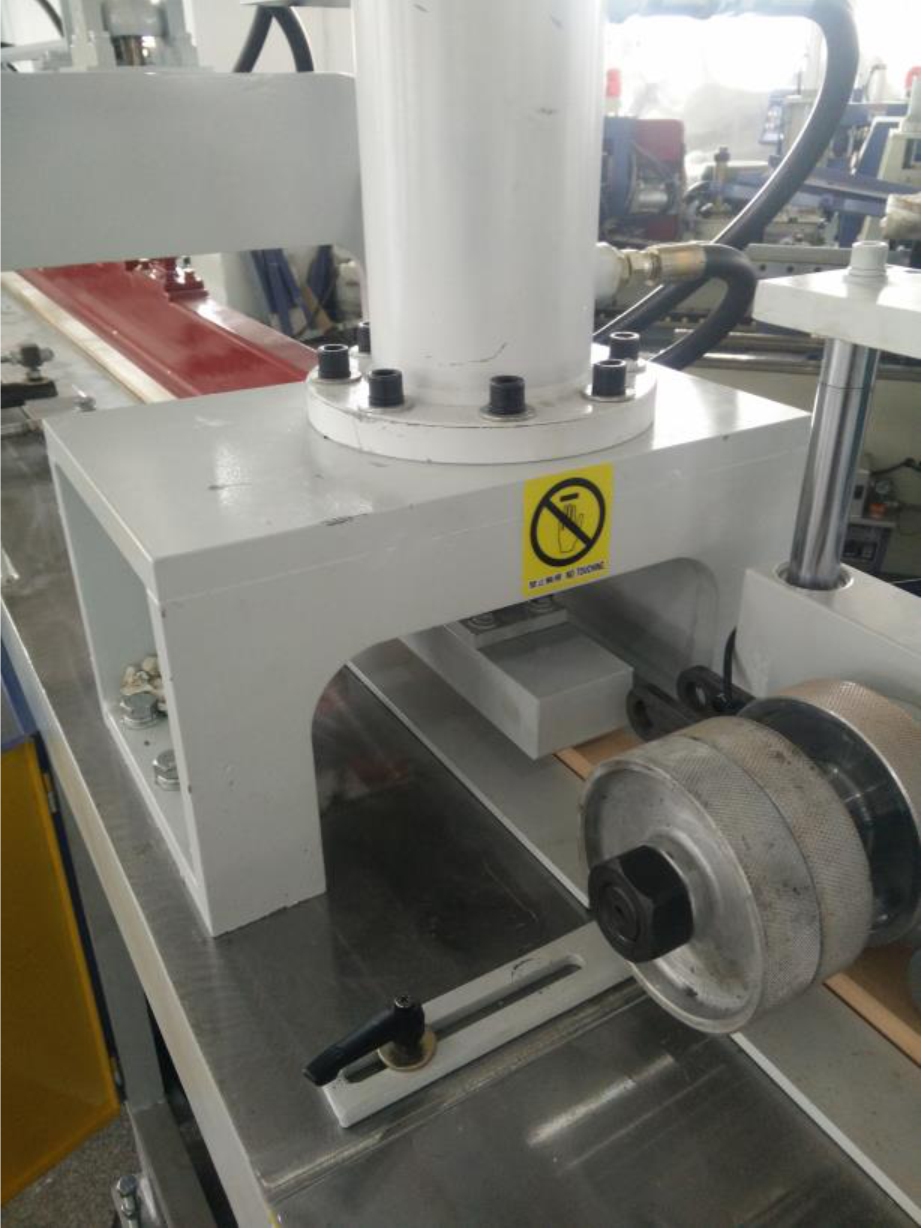

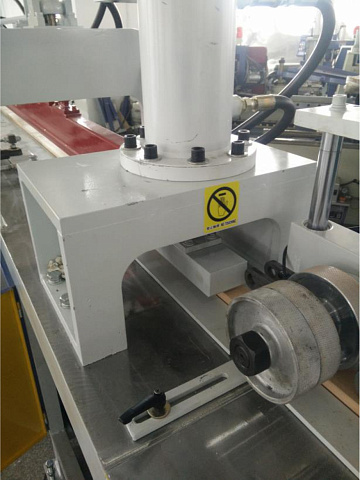

| | СТАЦИОНАРНЫЙ ГИДРОПРИЖИМ Обеспечивает полную неподвижность крайней ламели в процессе прессования. |
| | ПОДВИЖНЫЙ ГИДРОПРИЖИМ Установлен на передвижной площадке, создавая усилие прессования до 7 тонн. Благодаря такому усилию сращённая заготовка имеет максимальную прочность в местах соединения на минишип. |

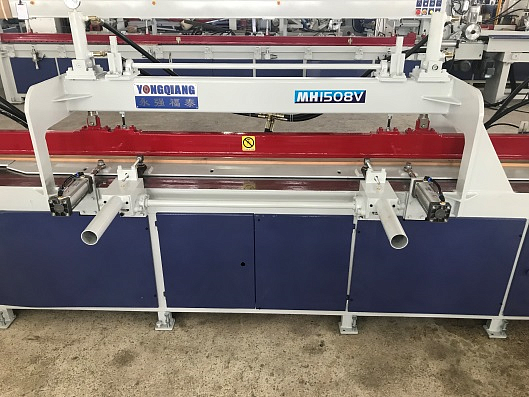

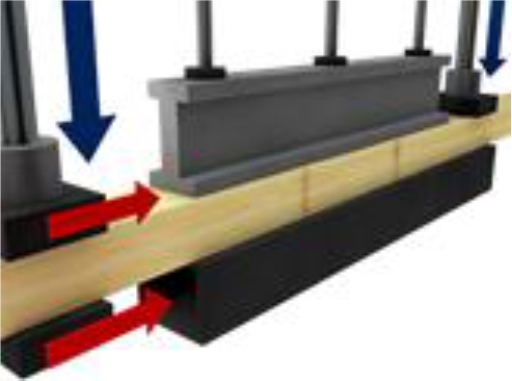

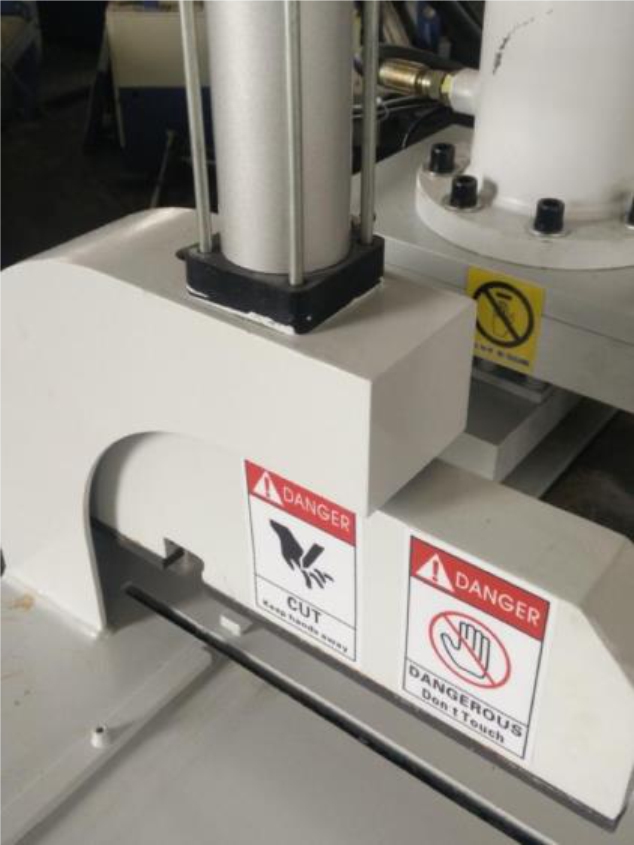

| | ФИКСАЦИЯ ЗАГОТОВКИ ПРИ ПРЕССОВАНИИ Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2-мя гидроцилиндрами. |
| | ТОРЦОВОЧНЫЙ УЗЕЛ После достижения необходимой длины сращённая заготовка торцуется в размер пилой с нижним подъёмом. |

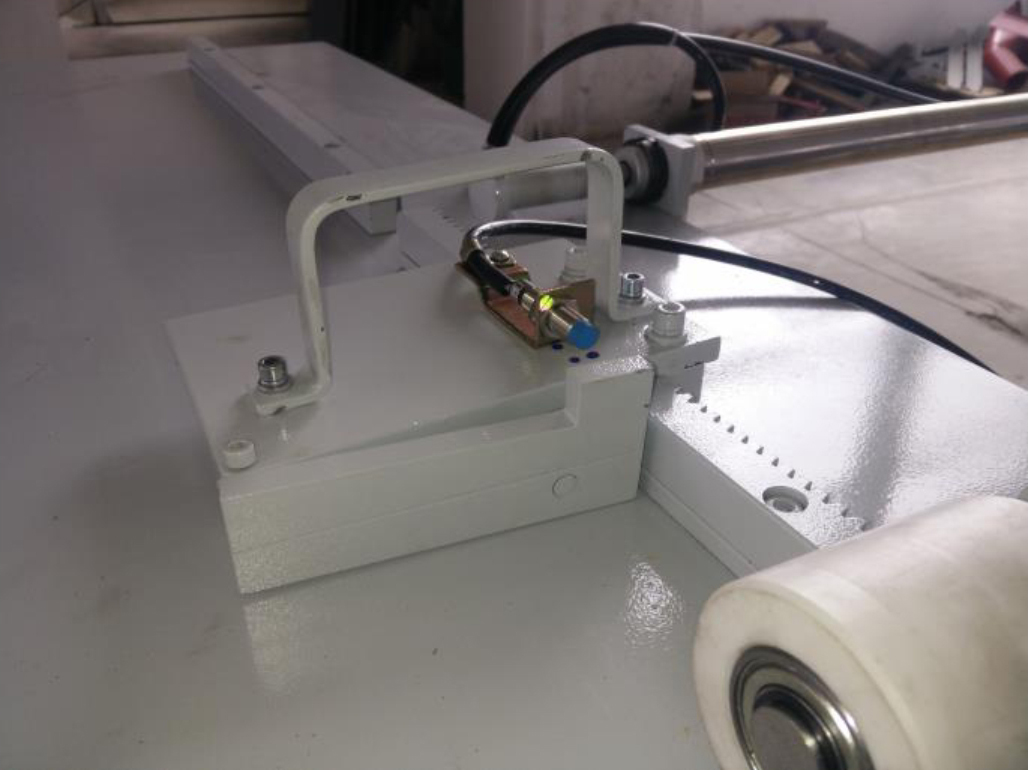

| | КОНЦЕВОЙ ДАТЧИК Определяет длину сращённой заготовки. Перемещается по зубчатой направляющей. В базовой комплектации приемный стол и направляющая рассчитаны под сращённую заготовку длиной до 6000 мм. Пресс оснащен дополнительными датчиками для одновременного сращивания нескольких более коротких заготовок с промежуточным резом. |

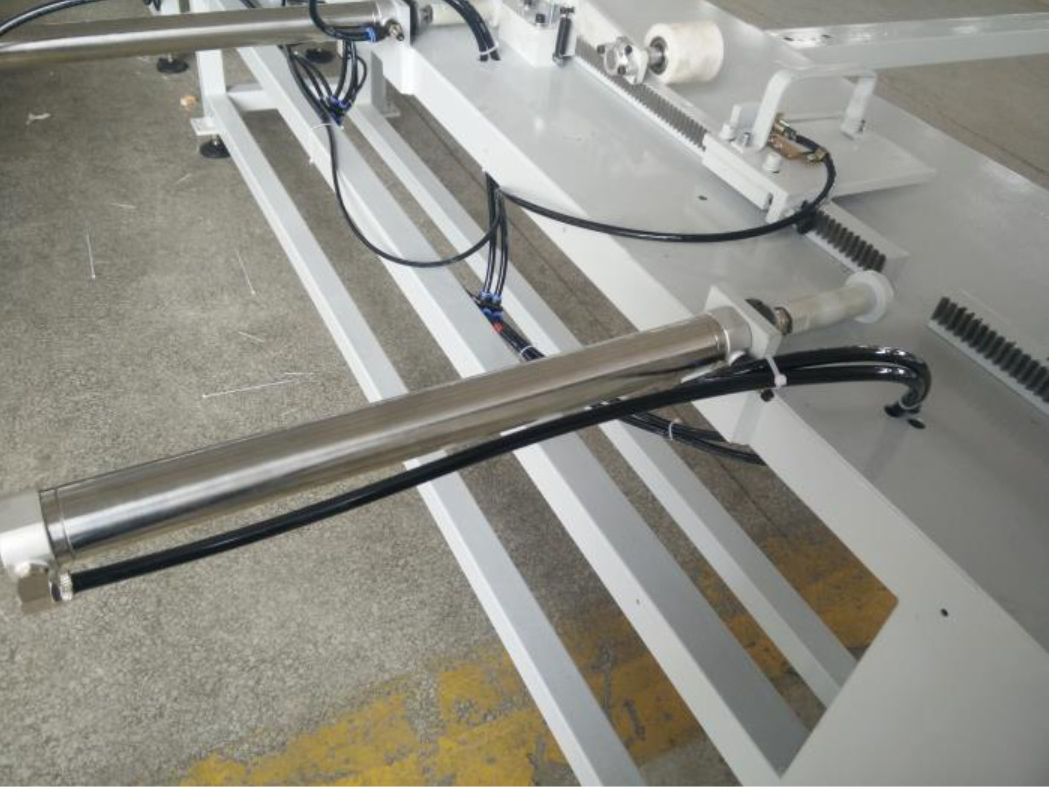

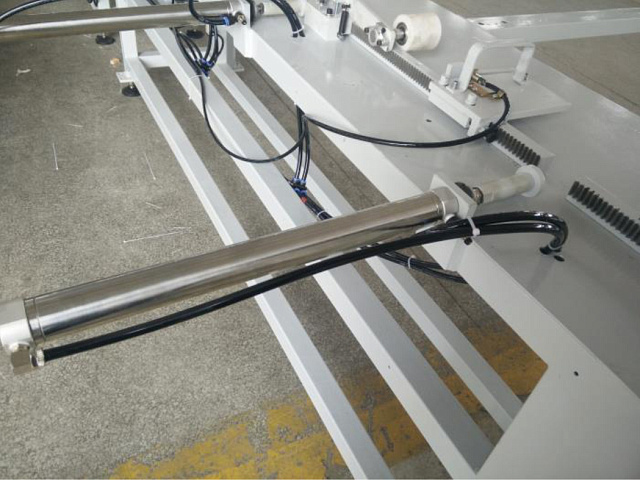

| | БОКОВЫЕ ТОЛКАТЕЛИ Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращённой заготовки на приемный стол. |

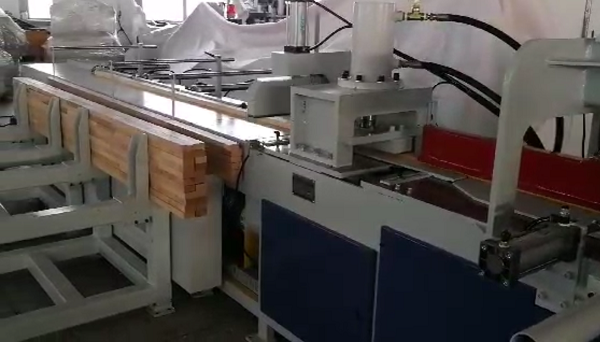

| | АВТОМАТИЧЕСКАЯ УПАКОВКА Позволяет автоматизировать процесс выгрузки сращённых заготовок, исключая 2 человек на приемке заготовок (модель пресса Beaver -150VS). |
