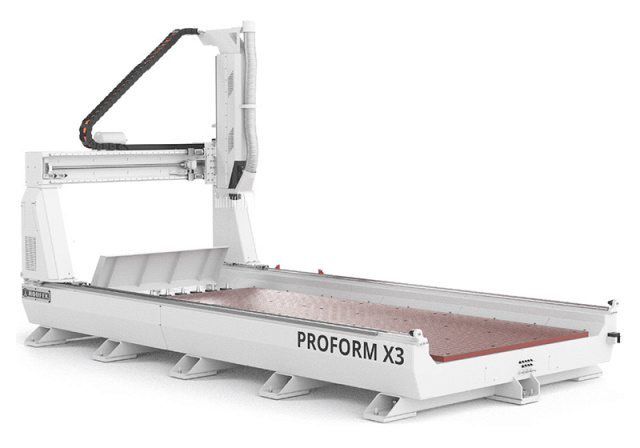

Трёхосевой обрабатывающий центр с ЧПУ Houfek PROFORM X3

НАЗНАЧЕНИЕ:

Трёхосевой обрабатывающий центр HOUFEK «PROFORM X3» - профессиональный обрабатывающий центр с ЧПУ для изготовления крупногабаритных прототипов, моделей, формообразующей технологической оснастки, а также обработки композиционных материалов, пластиков. Имеются модификации станка для производства лестниц и элементов декора. Отличительной особенностью данного оборудования является пространственная конструкция портала, позволяющая ограничить зону обработки и реализовать эффективное удаление пыли и стружки из зоны резания. При этом сохранены удобство загрузки / выгрузки заготовок и деталей. Станок обладает отличным сочетанием высокой точности и производительности. Большой выбор зон обработки.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Трёхосевой обрабатывающий центр HOUFEK «PROFORM X3» предназначен для плоскостной и профильной обработки фрезерованием и сверлением. Активно применяется в различных сферах механообработки, в частности для изготовления моделей из модельных пластиков, углепластика, сотовых наполнителей, пенополистирола, МДФ, фанеры, древесины, композитных материалов, где необходима точная и продуктивная обработка. Модульная конструкция станка позволяет компоновать его под конкретные задачи и различные типы производства. Его универсальность, оптимальные технические параметры и широкий спектр опций и делают возможным покрыть очень широкий диапазон производственных потребностей, а станок можно очень быстро настроить под различные типы изделий.

ЛИТЕЙНАЯ ПРОМЫШЛЕННОСТЬ	АВИАСТРОЕНИЕ
АВТОМОБИЛЕСТРОЕНИЕ	СУДОСТРОЕНИЕ
ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ	НЕФТЕГАЗОВАЯ и НЕФТЕПЕРЕРАБАТЫВАЮЩАЯ ПРОМЫШЛЕННОСТЬ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	СТАНИНА СТАНКА Представляет собой сварную стальную конструкцию сложной пространственной конфигурации. Множество ребер жесткости и наполнение отдельных элементов виброгасящим бетоном обеспечивают отличную жесткость. Снятие внутренних напряжений и обработка базовых поверхностей на 5-ти координатном портальном металлообрабатывающем станке (собственное производство) за 1 установ гарантируют стабильность конструкции и точность станка в целом.
	ПОРТАЛ Характерной чертой является портальная (мостовая) конструкция поперечной балки. Конструкция балки также включает необходимое количество ребер жесткости. Конфигурация кронштейнов оптимизирована.
	РАБОЧИЙ СТОЛ Может быть выполнен в 3-х вариантах: Рабочий стол из гетинакса или алюминия с сеткой крепежных отверстий M12 для фиксации зажимной оснастки. Размер стола 2000 х 1500 мм; Растровый рабочий стол из гетинакса или алюминия с подготовкой к подключению вакуумного насоса. Размер стола 2000 х 1500 мм. Растр 50 х 50 мм. Шаг сетки отверстий для подачи вакуума: 150 х 150 мм. Шаг сетки отверстий М12: 200 х 200 мм. Данный тип стола позволяет также производить раскрой и обработку плитных материалов, таких как МДФ, ДСП и т.д.; Стальной рабочий стол с Т-образными пазами.

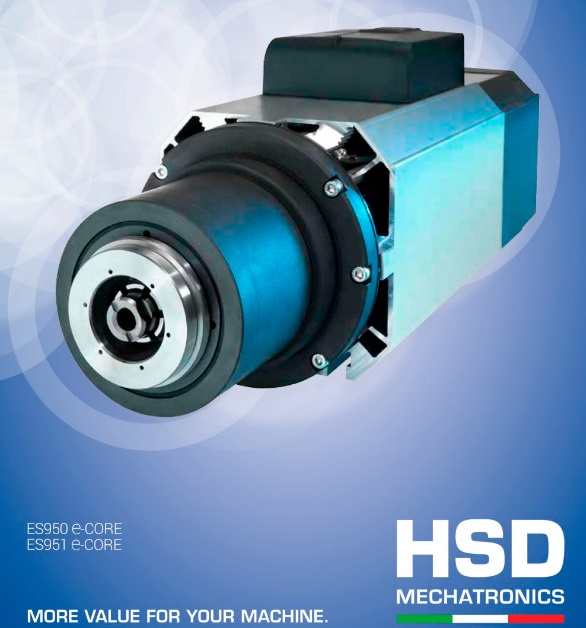

	ЭЛЕКТРОШПИНДЕЛЬ Мощностью 9 - 14 кВт 0 - 24000 об/мин с принудительным жидкостным охлаждением и пневматическим освобождением инструмента, оснащен специализированными высокооборотистыми износостойкими необслуживаемыми керамическими подшипниками. Опционально шпиндель может быть укомплектован датчиком позиции для автоматической нарезки резьбы.
	ИНСТРУМЕНТАЛЬНЫЙ ЗОНД TS27R измерение длины (вылета) инструмента; измерение диаметра инструмента; занимает 1 (одно) инструментальное место в магазине инструмента. При установке количество позиций магазина инструмента сокращается до 6.
	ЗОНДЫ. ИЗМЕРИТЕЛЬНЫЙ ЗОНД ДЛЯ ЗАГОТОВОК RENISHAW RMP 40 позволяет выполнять юстировку, измерения и контроль прямо на станке. Измерительный стержень щупа отгибается в сторону при касании поверхности заготовки. При этом щуп генерирует коммутационный сигнал, который передается через инфракрасный передатчик в систему ЧПУ. Система ЧПУ в этот момент сохраняет фактическое положение оси измерительного прибора и обрабатывает его впоследствии. Коммутационный сигнал образуется оптическим сенсором, работающим без износа, и отличается большой надежностью. С помощью приемника станок находит реальное положение контрольных точек детали, определяет базовую точку и автоматически разворачивает рабочую систему координат на нужный угол. Компенсационный демпфер в основании датчика исключает его поломку в случае ошибки оператора.
	СИСТЕМА ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ На выбор клиента поставляются системы ЧПУ: SIEMENS SINUMERIK 828D; FANUC 0i -MF

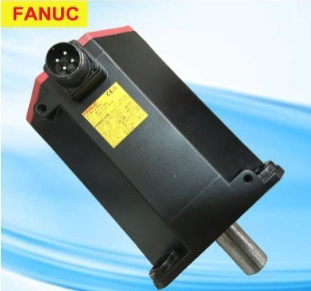

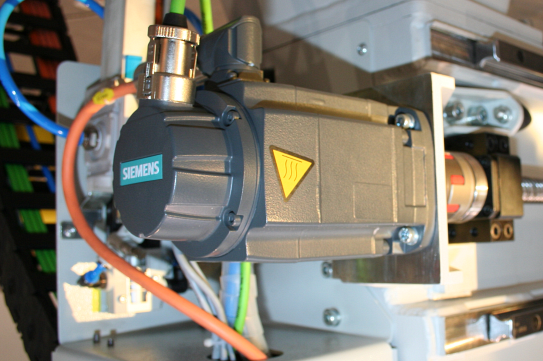

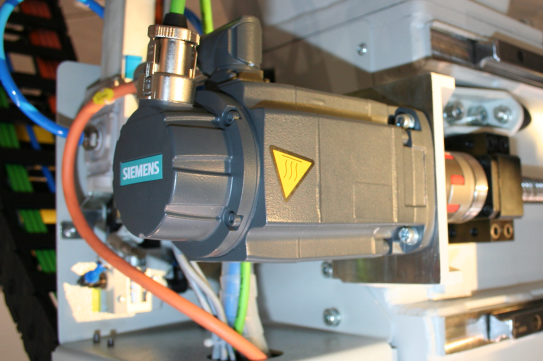

	ДВИГАТЕЛИ ПЕРЕМЕЩЕНИЯ В конструкции станков HOUFEK используются только высококачественные серводвигатели FANUC (Япония) либо SIEMENS (Германия).

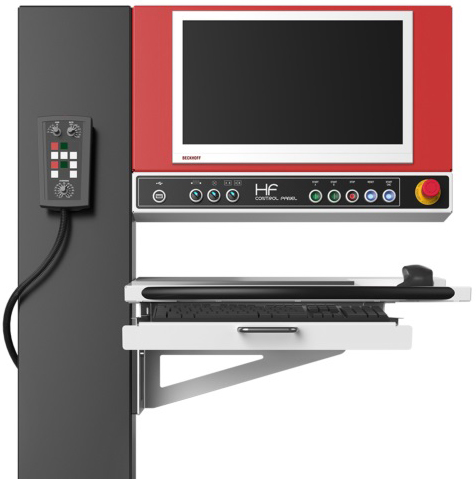

	ГЛАВНЫЙ ОПЕРАТОРСКИЙ ПУЛЬТ Для простого, удобного и быстрого управления. Пульт управления станка с кнопкой аварийной остановки и ручной электронный маховик.

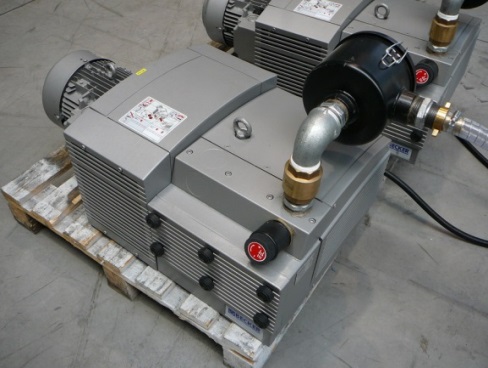

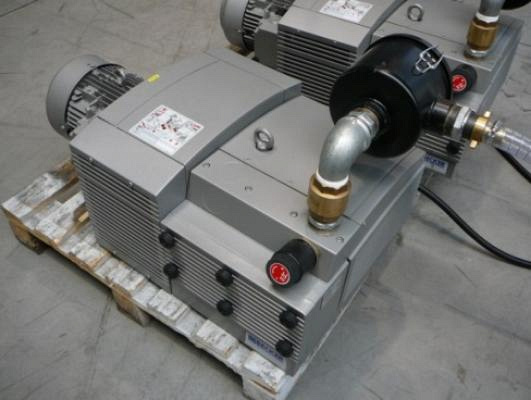

	ВАКУУМНЫЙ НАСОС BECKER вакуумные насосы мощностью 150 - 250 м3/час; возможны модификации с частотным преобразователем насоса; возможно объединение нескольких насосов в систему для подбора необходимой производительности (увеличенная рабочая зона).

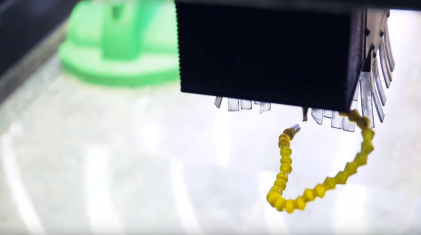

	ИНТЕГРИРОВАННАЯ СИСТЕМА ПОДАЧИ МАСЛЯНОГО ТУМАНА Для обдувания инструмента масляным туманом при обработке алюминиевых сплавов, пластмассы и композитных материалов.
	АВТОМАТИЧЕСКАЯ ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ Обеспечивает смазку всех линейных направляющих станка, а также элементов трансмиссии путем обдува шестерен распыленным маслом. Интенсивность смазки регулируется системой ЧПУ в зависимости от пройденного пути по осям.

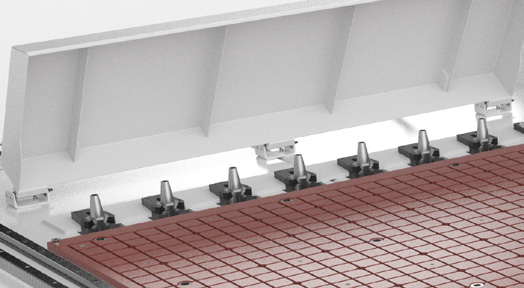

	ЛИНЕЙНЫЙ МАГАЗИН ИНСТРУМЕНТА НА 10 ПОЗИЦИЙ Автоматическая смена инструмента. максимальная длина инструмента от торца шпинделя - 150 мм; максимальный диаметр инструмента - 100 мм; максимальная масса инструмента с патроном - 5 кг.

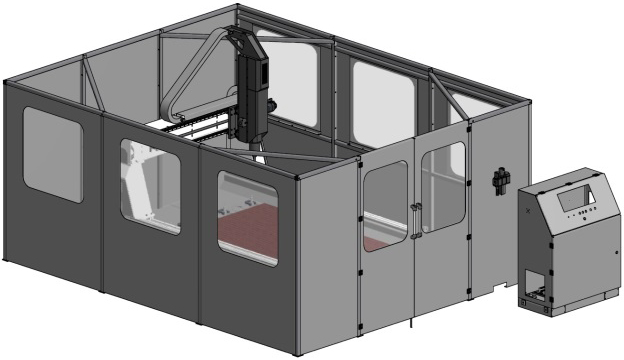

	БЕЗОПАСНОСТЬ. ОГРАЖДЕНИЕ СТАНКА Оборудование соответствует нормативам безопасности ЕС и имеет сертификат соответствия РФ.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
