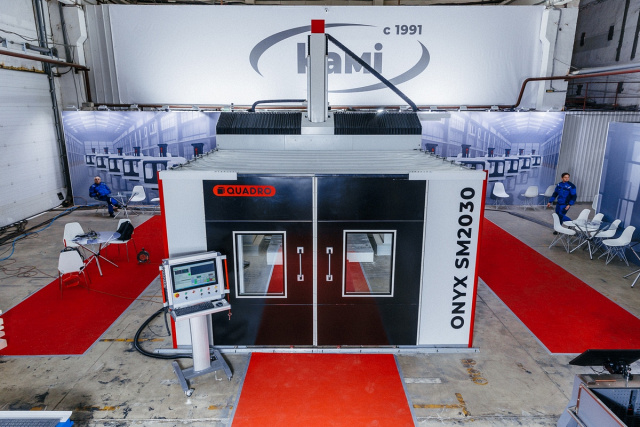

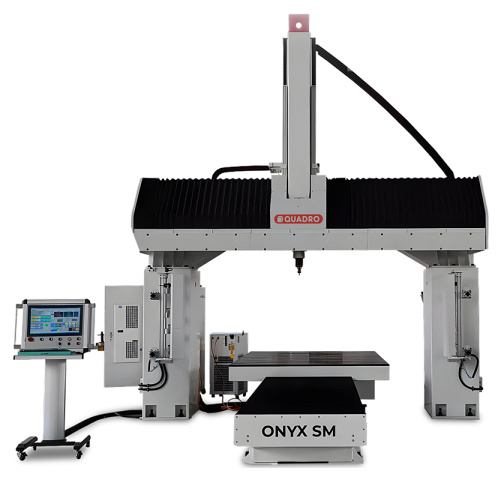

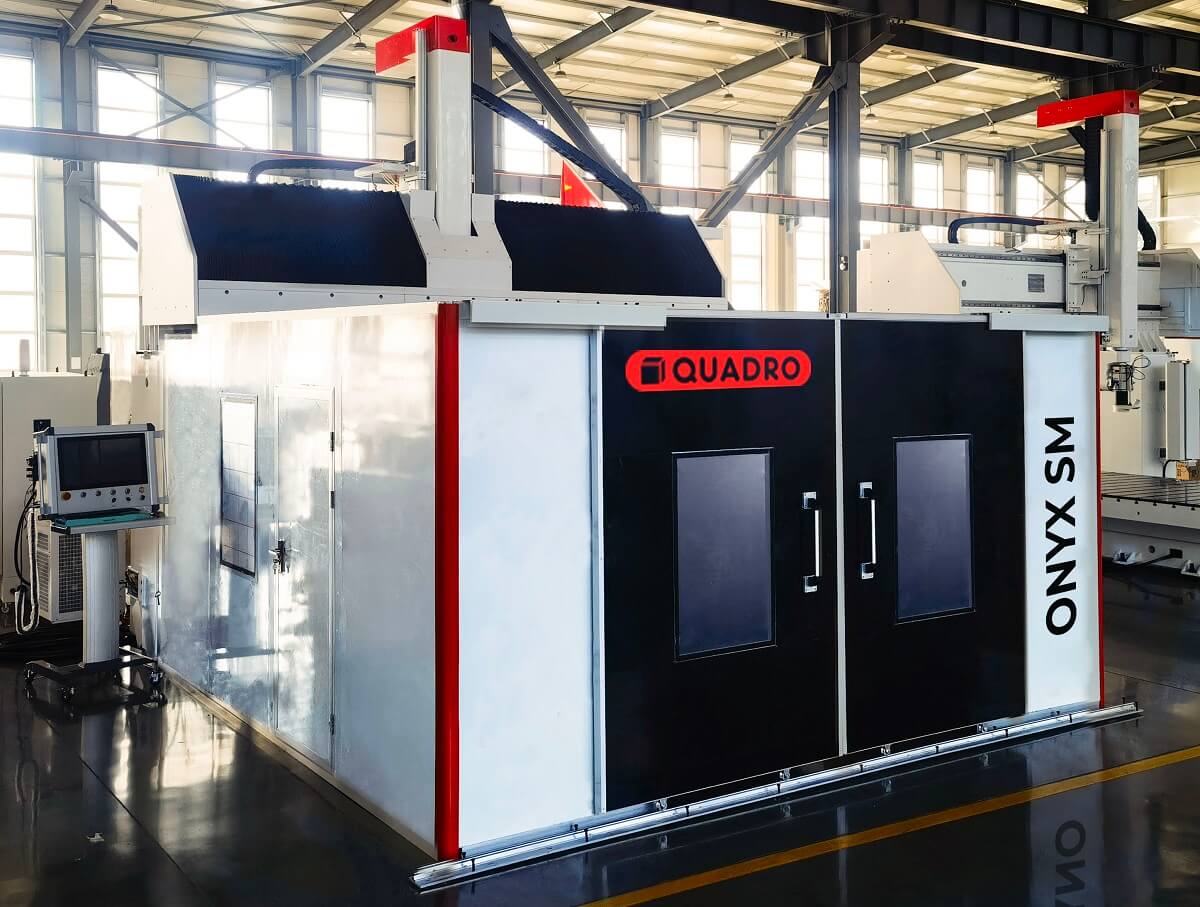

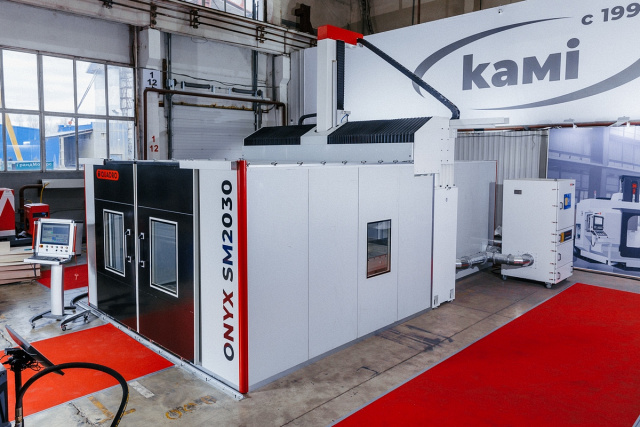

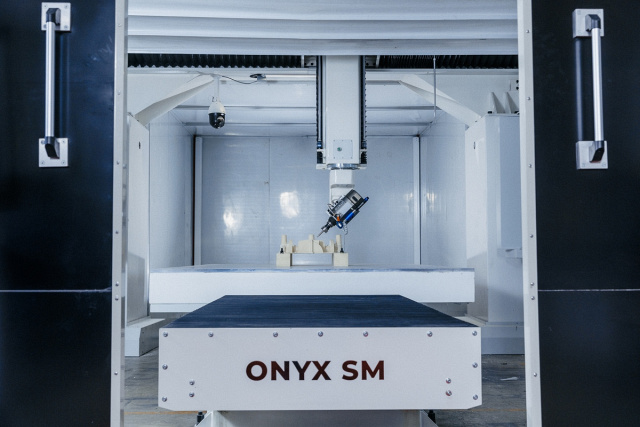

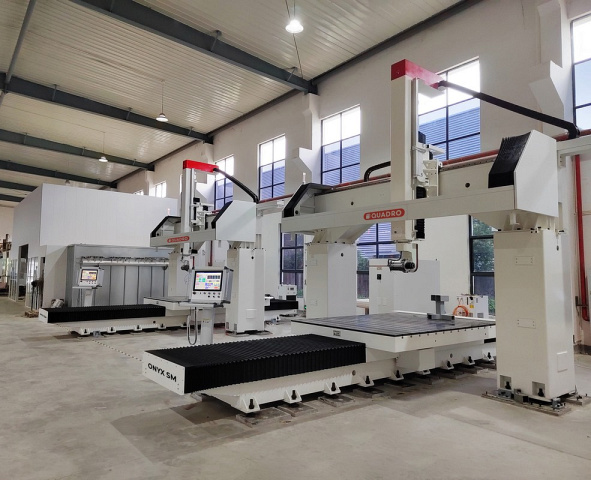

Пятиосевой обрабатывающий центр с ЧПУ QUADRO ONYX SM
Код(ы) товара: ЧП 498736
-
Срок поставки:
2 - 3 месяца
138 001 137 ₸
Срок поставки: 2 - 3 месяца
Подберем удобную программу
Зона обработки по X / Y / Z до:
3200 х 2700 х 1200 мм
Шпиндель: 15 / 17 кВт, 24 000 об/мин
Макс. скорость по X / Y / Z:
40 / 40 / 20 м/мин
Ход по осям С / A: ± 360° / ± 110°
Вес: 15 000 кг
Преимущества
- Доступна система ЧПУ Siemens ONE
- Большая зона обработки в 5 осях

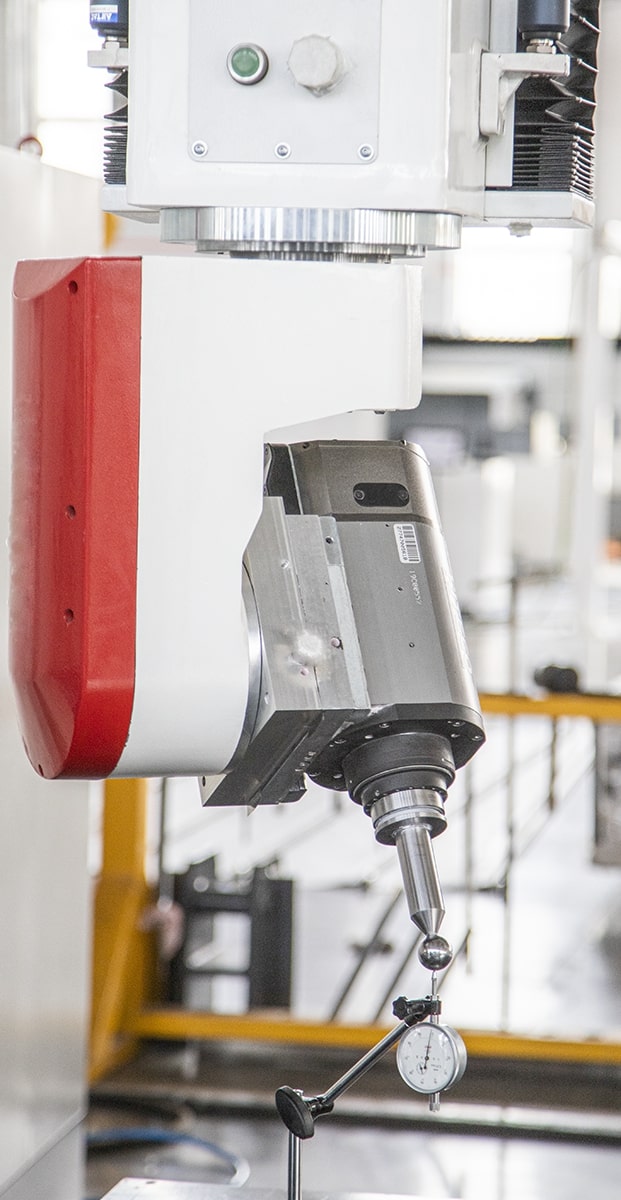

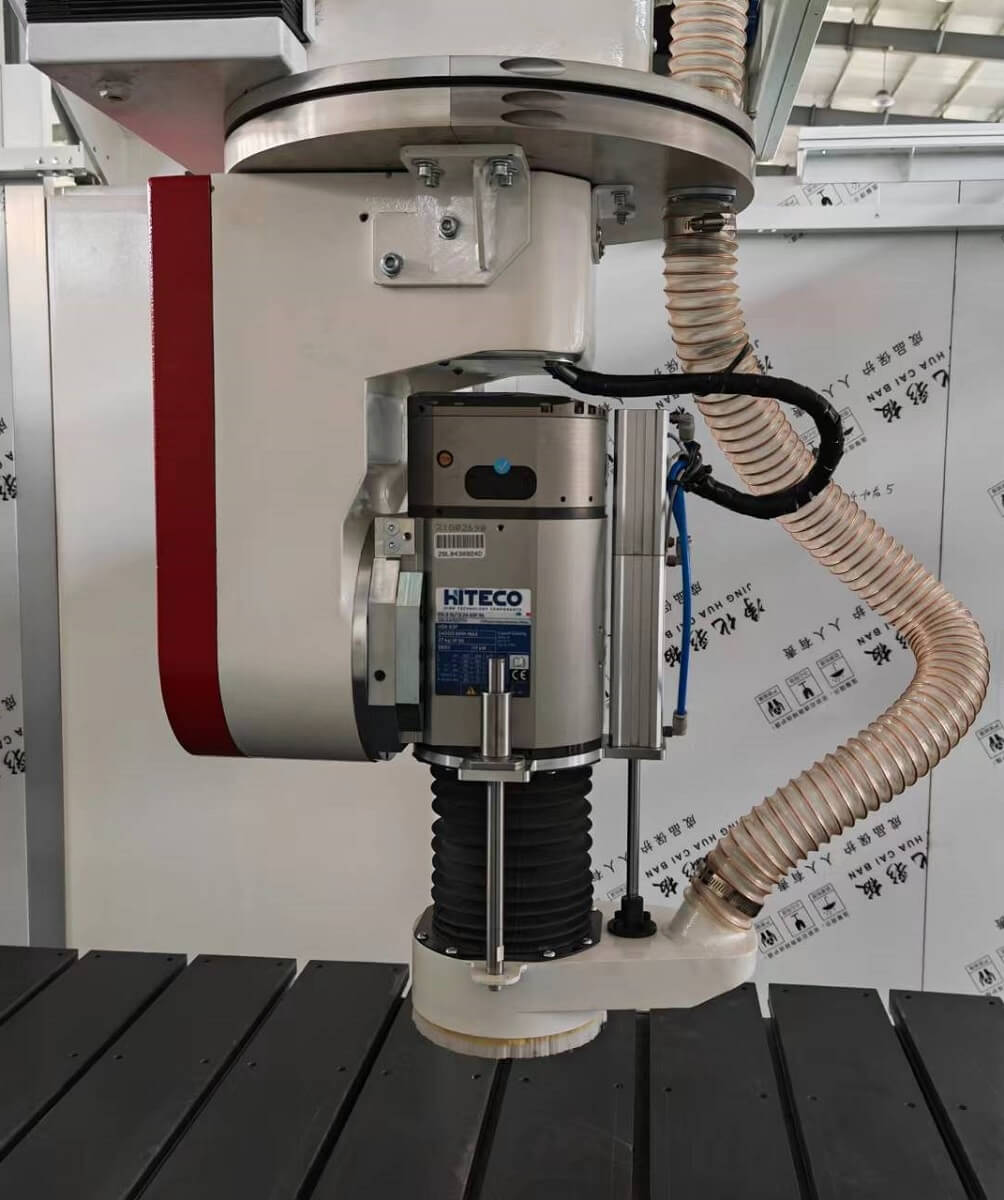

- Мощный шпиндель Hiteco
- Грузоподъёмность стола 1500 кг

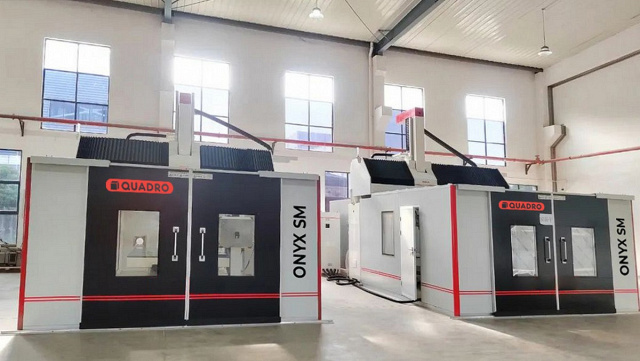

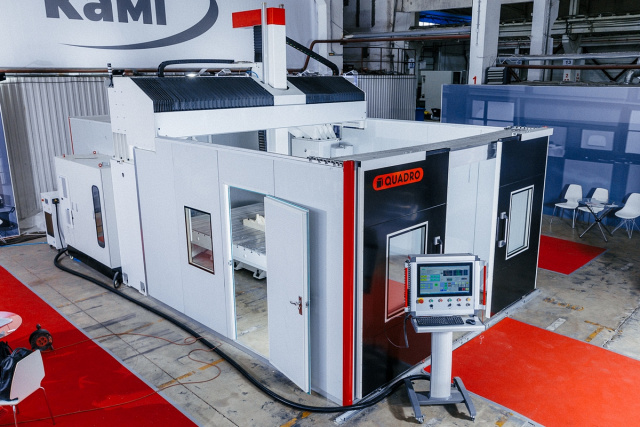

- Полностью закрытая рабочая зона для обеспечения норм безопасности
О товаре
Модель
ONYX SM
ЧП 498736
ЦЕНА
138 001 137 ₸

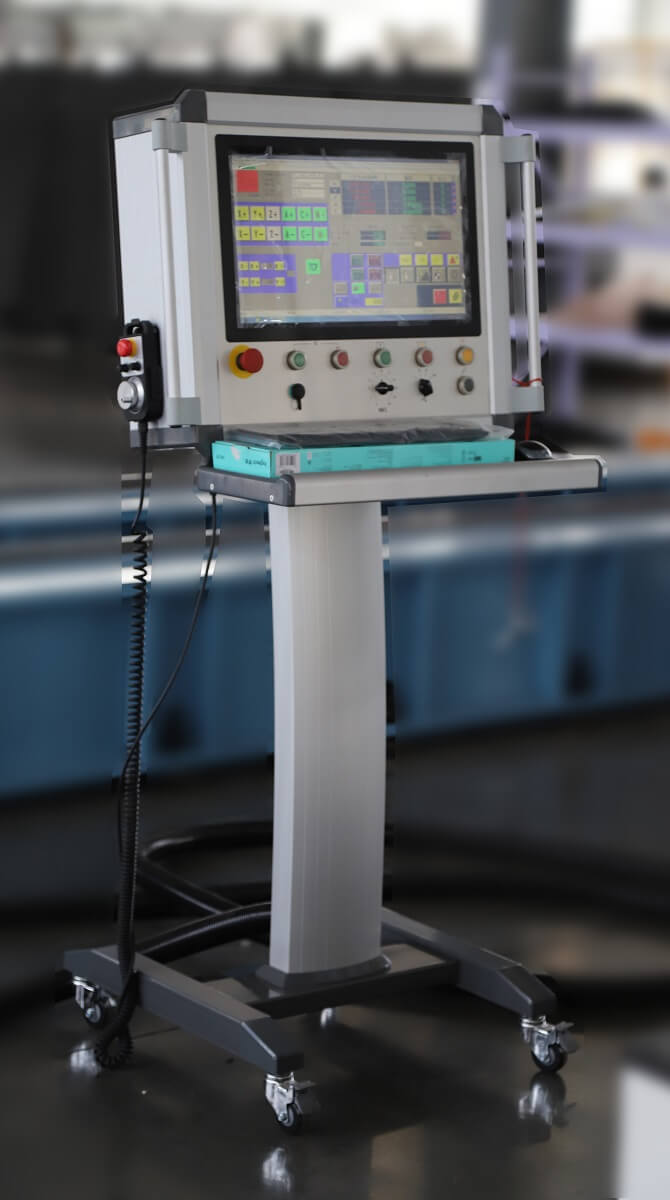

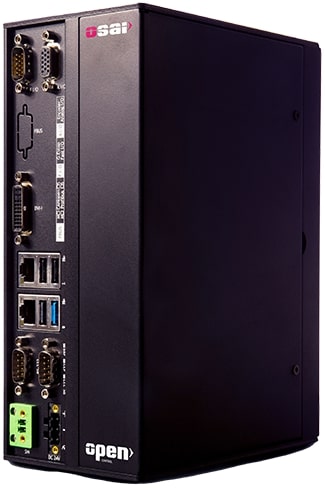

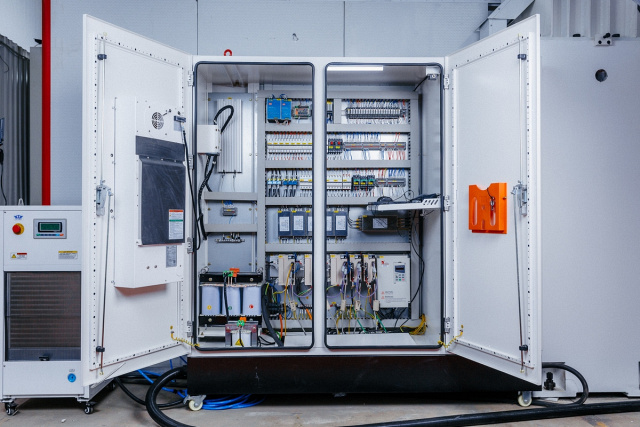

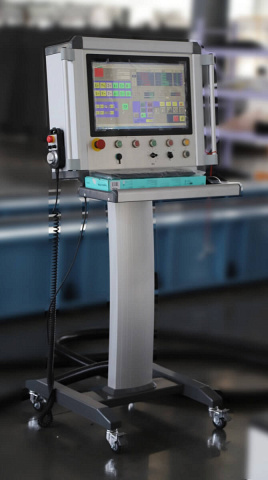

Система управления
OSAI / Syntec / Siemens

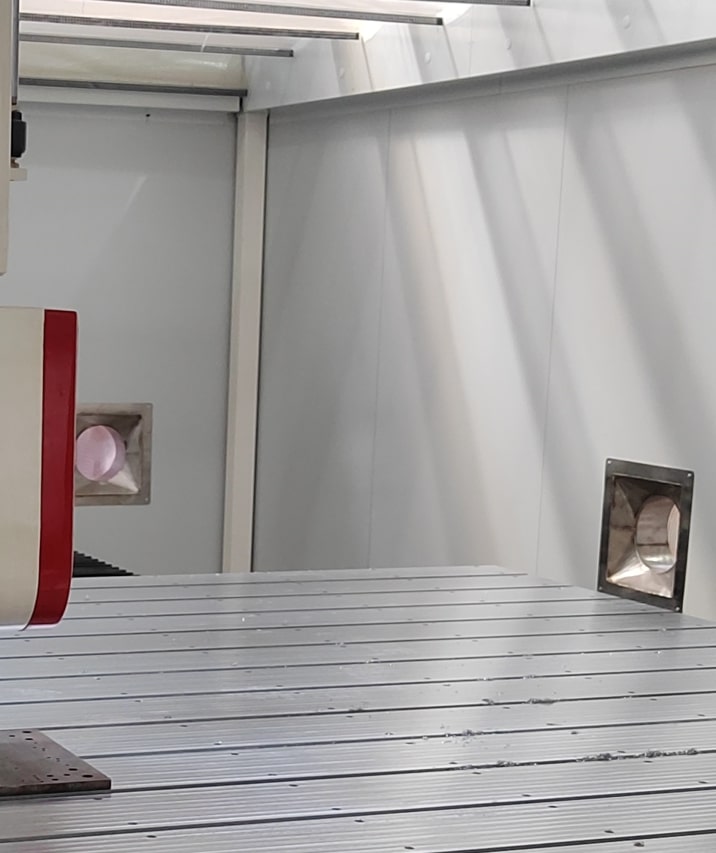

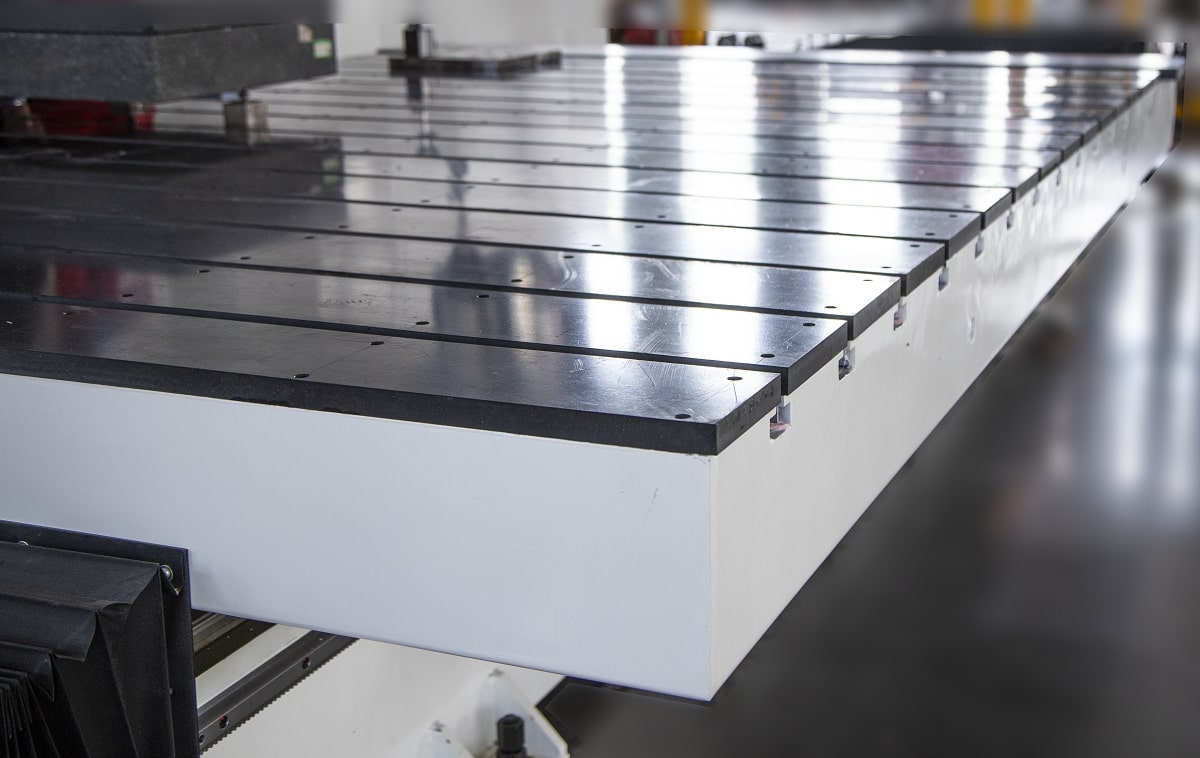

Тип стола

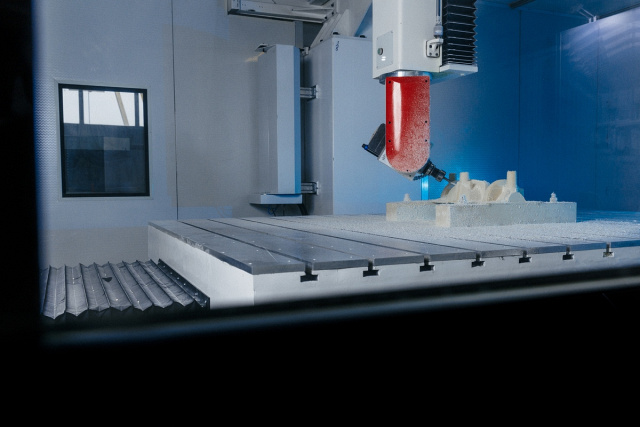

стальной с «Т» пазами и алюминиевыми накладками
Размер стола, мм
2000 x 3000 - 6000
Грузоподъемность рабочего стола с равномерно распределённой нагрузкой на весь стол, кг
1500
Макс. нагрузка на 1 м2 в центре / в любой точке стола, кг
1000 / 500

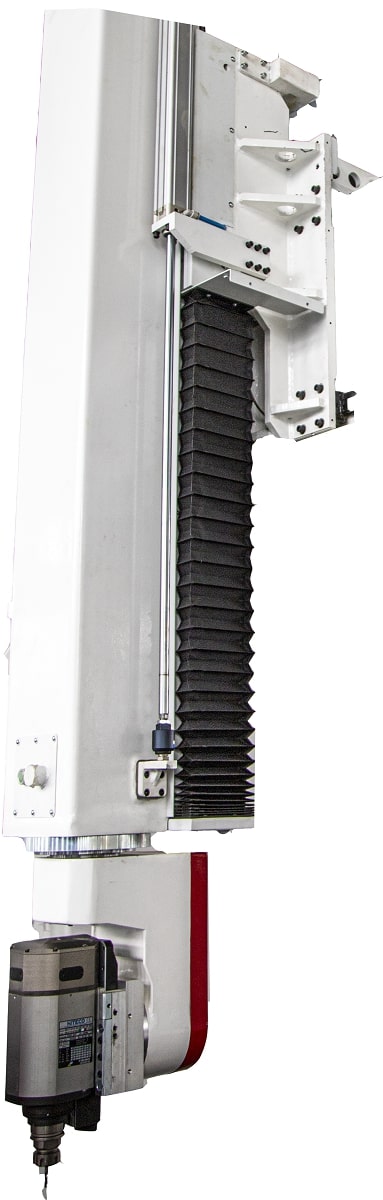

Частота вращения шпинделя, об/мин
24 000
Тип охлаждения
жидкостное
Тип патрона
HSK-63F (HSK-63A - опция)

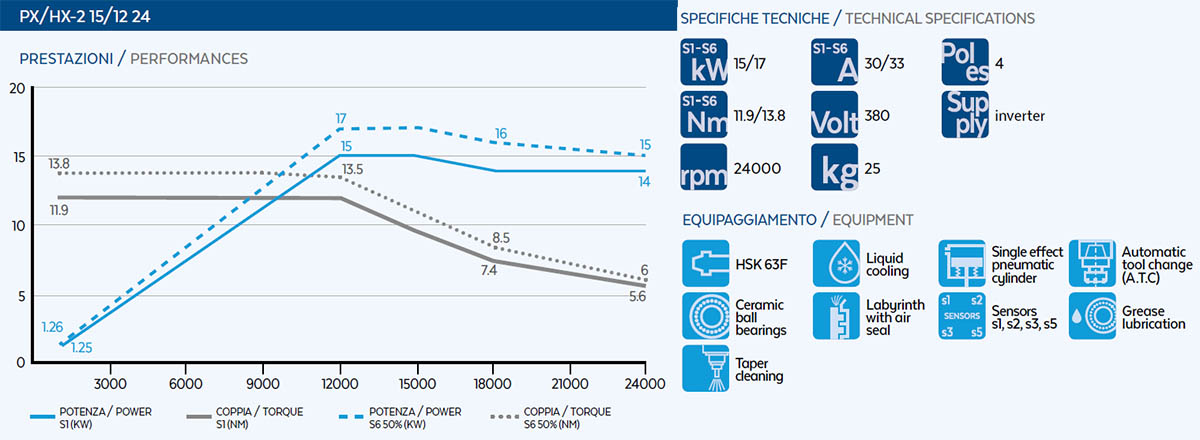

Мощность шпинделя S1 / S6, кВт
15 / 17
Крутящий момент шпинделя S1 / S6, Нм
11,9 / 13,8
Инструментальный магазин
8 позиций, линейный
Ход по оси X, мм
3200
Ход по оси Y, мм
2700
Расстояние между опорами портала вдоль оси Y, мм
3000
Ход по оси Z, мм
1200
Скорость перемещения по осям X/Y/Z, м/мин
40 / 40 / 20
Скорость перемещения по осям A / C, об/мин
20 / 20
Расстояние от стола до торца шпинделя, мм
100 - 1300
Угол поворота оси A / C, °
± 110 / ± 360
Точность позиционирования по X, Y, Z, мм/м
± 0,02
Точность позиционирования по А / С, °
60
Повторяемость по осям X / Y / Z, мм/м
± 0,01
Повторяемость по осям A / C, °
30
Установленная мощность, кВт
45
Напряжение, В
380 ± 5%
Частота, Гц
50
Длина, мм
7200
Ширина, мм
5200
Высота, мм
5300
Вес, кг
15 000
