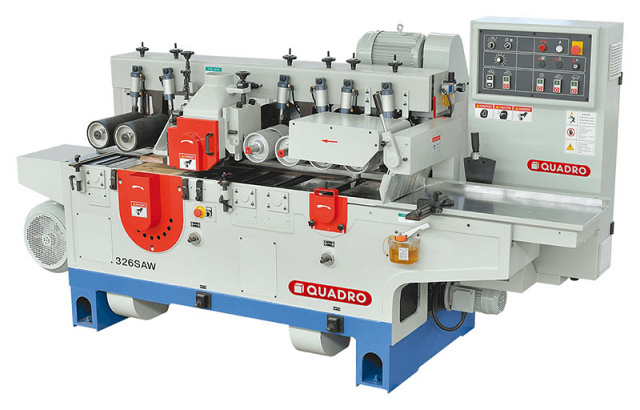

Многопильный станок с 2-х сторонним рейсмусом QUADRO. Модель 326SAW

Многопильный станок с 2-х сторонним рейсмусом QUADRO. Модель 326SAW
  • Производитель: QUADRO

  • Макс. высота пропила: 90 мм

    Ширина приемного окна: 260 мм

    Мощность: 53,62 кВт

    Вес: 3000 кг

Связь с ведущим специалистом +7 (717) 272-75-72

Узнать цену

Вы выбрали: Многопильный станок с 2-х сторонним рейсмусом QUADRO. Модель 326SAW

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Многопильный станок с 2-х сторонним рейсмусом QUADRO. Модель 326SAW

Подобрать аналог

Вы выбрали: Многопильный станок с 2-х сторонним рейсмусом QUADRO. Модель 326SAW

  • Инструмент
  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для продольного двухстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства.

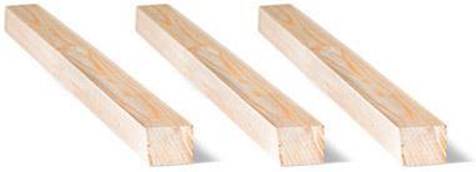

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

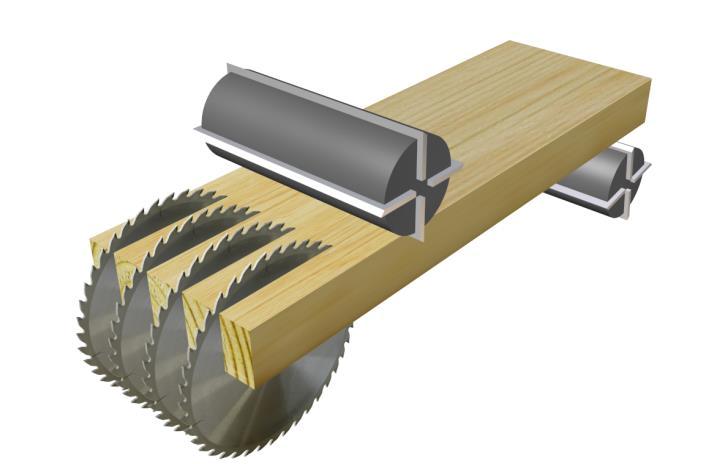

СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

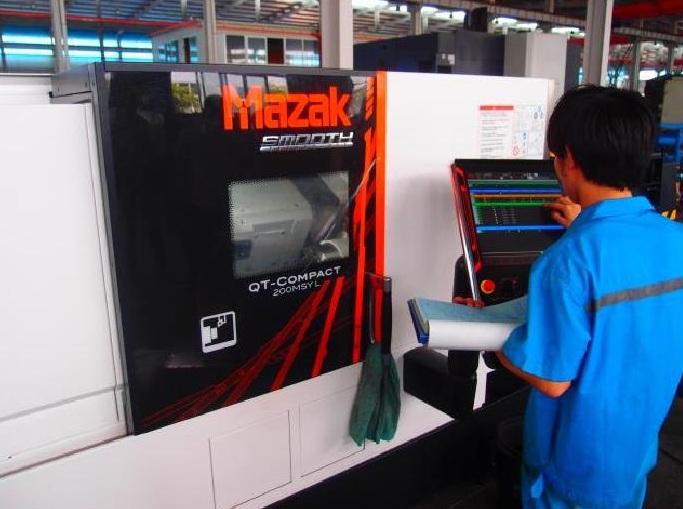

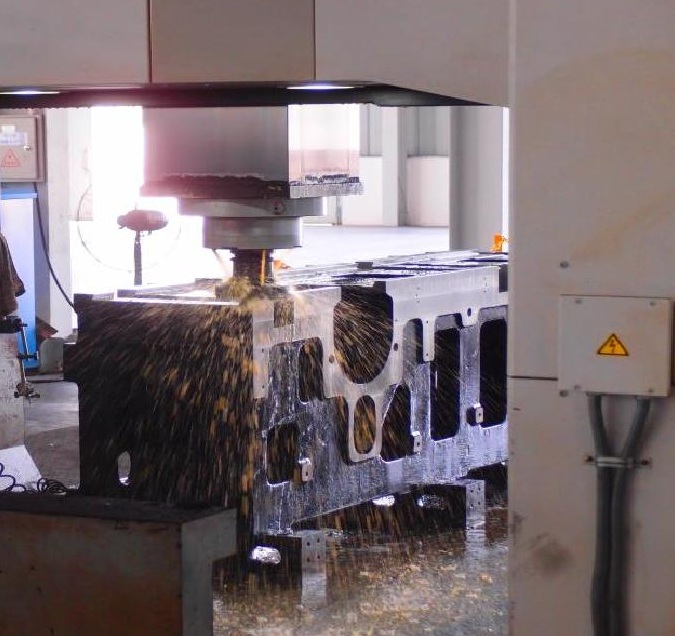

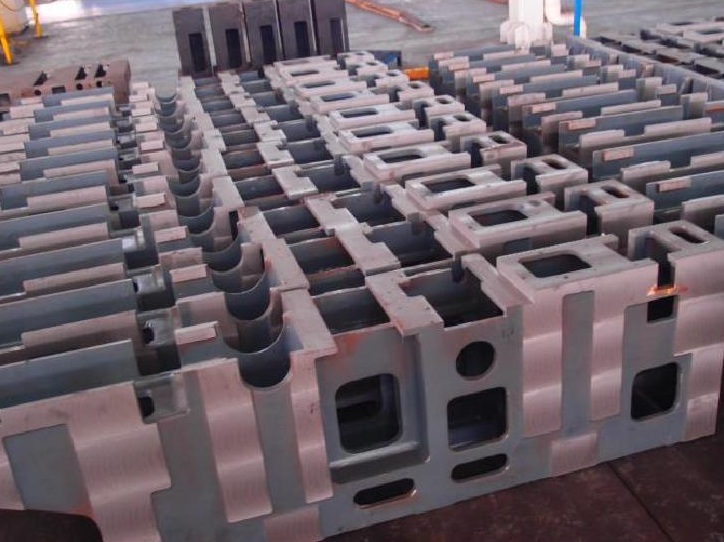

ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВКУ

А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

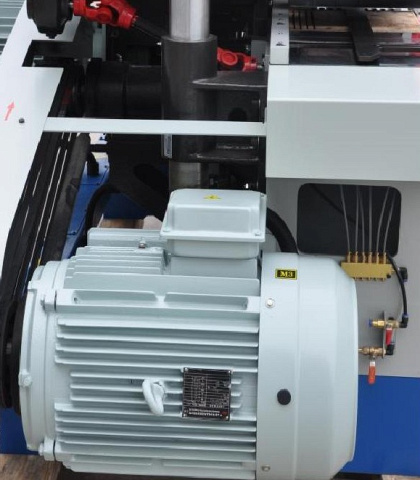

МОЩНОСТЬ ПРИВОДА ПИЛЬНОГО УЗЛА 30 КВТ

Позволяет устанавливать несколько дисковых пил диаметром до 300 мм с максимальной высотой пропила заготовки 90 мм. Для реализации возможностей двигателя такой мощности для передачи вращения используются специальные ремни трапецеидального поперечного сечения.

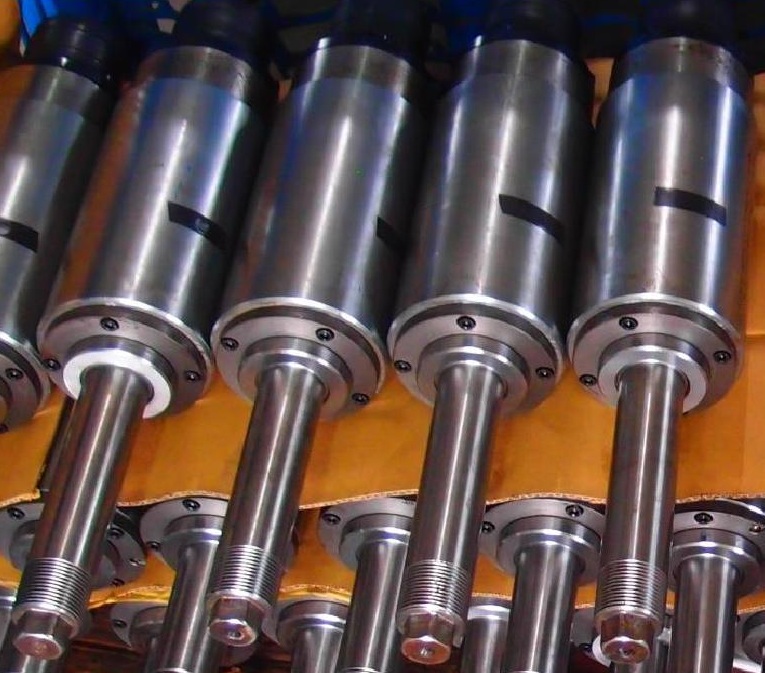

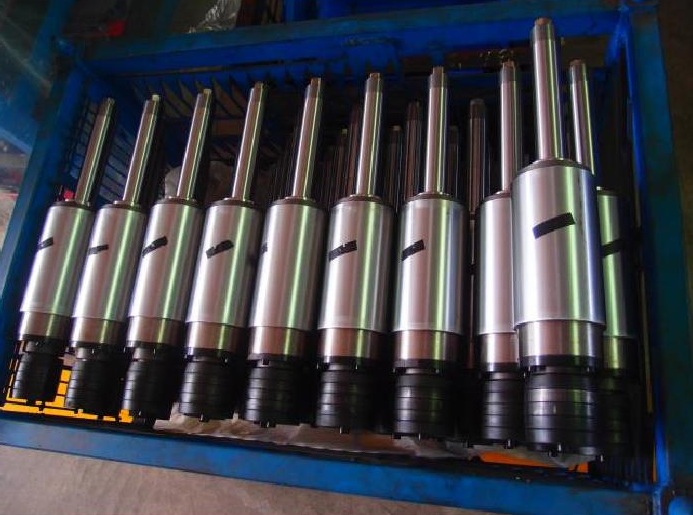

ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ

Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).

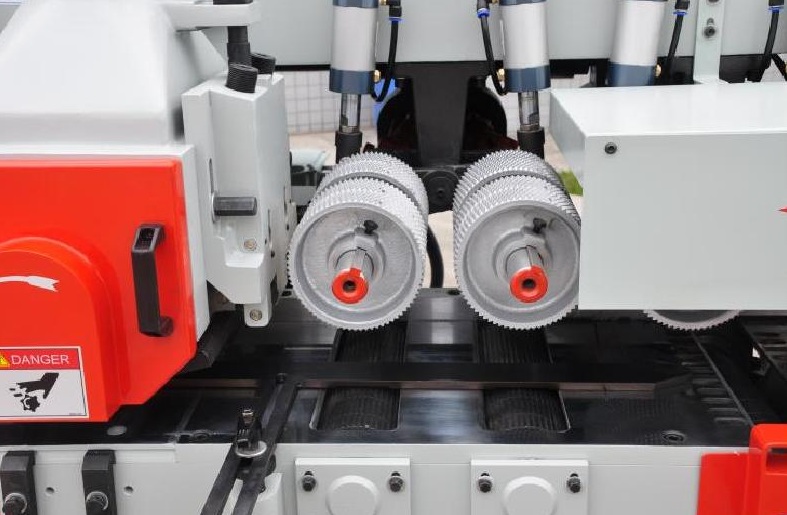

МОЩНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА

Система подачи состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом).

В столе станка расположено 3 приводных ролика. Необходимы для протяжки массивных заготовок шириной до 260 мм, в том числе заготовок естественной влажности.

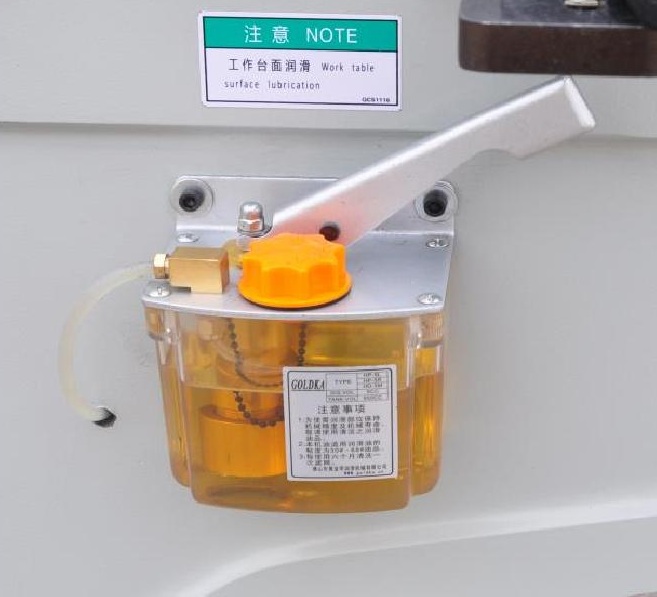

РУЧНОЙ НАСОС ДЛЯ СМАЗКИ РАБОЧЕГО СТОЛА

На стол по необходимости подается смазка. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.

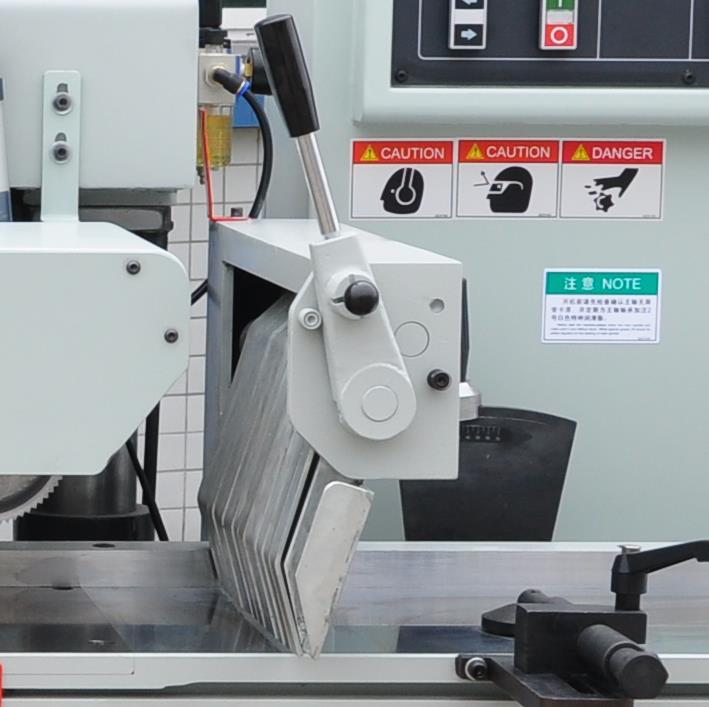

КОГТЕВАЯ ЗАЩИТА

Установлена на станке и препятствует обратному выбросу заготовок. Благодаря данной системе соблюдаются нормы безопасности оператора станка. Когтевые лучи изготовлены из прочной стали.

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ ВЕРХНЕГО ПРИЖИМА И ПЛИТЫ ПИЛЬНОГО УЗЛА

Изготовлены из текстолита и твердых пород древесины для удобства и быстрого формирования необходимого постава пил.

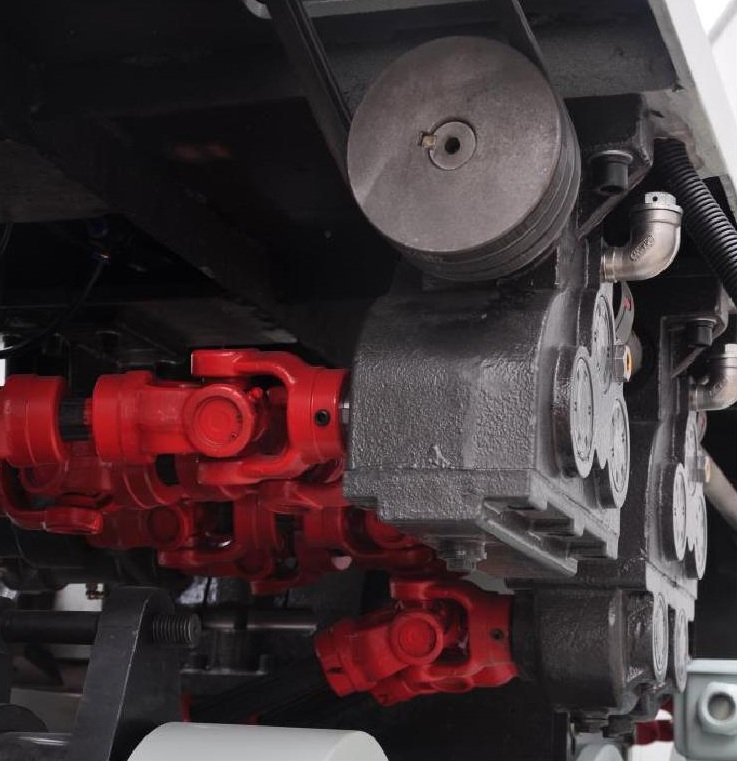

ЧУГУННЫЕ РЕДУКТОРЫ С КАРДАННЫМ ПРИВОДОМ ПРИЖИМНЫХ РОЛИКОВ

Мощная система подачи (передача крутящего момента) позволяет протягивать заготовки при максимальных режимах пиления, а литое исполнение редукторов позволяет избегать возникновения каких-либо вибраций.

ЭЛЕКТРОННЫЙ ИНВЕРТОР

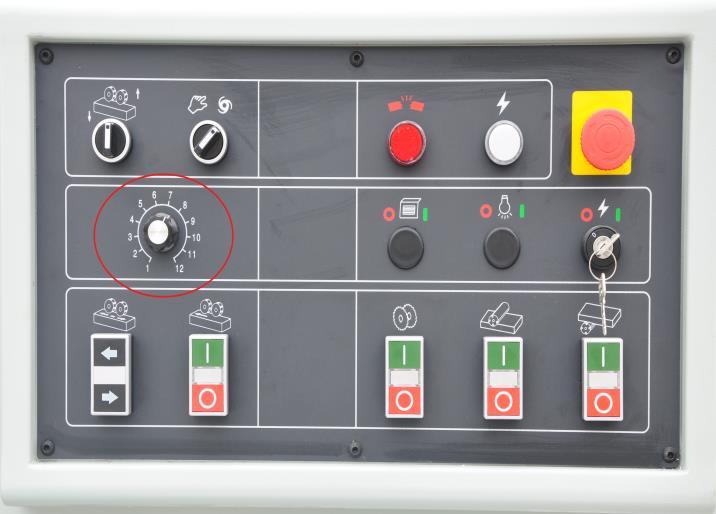

Для бесступенчатой регулировки скорости подачи заготовок в диапазоне от 6 до 30 м/мин используется частотный инвертор. Надежная и современная система позволяет достигать необходимых скоростей подачи при самых разных режимах пиления.

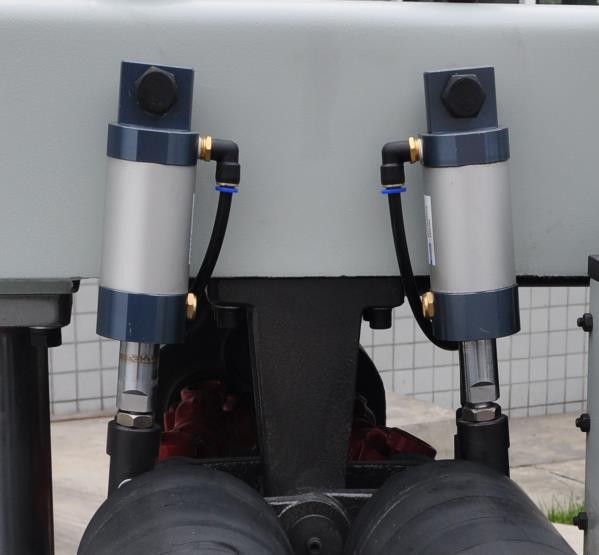

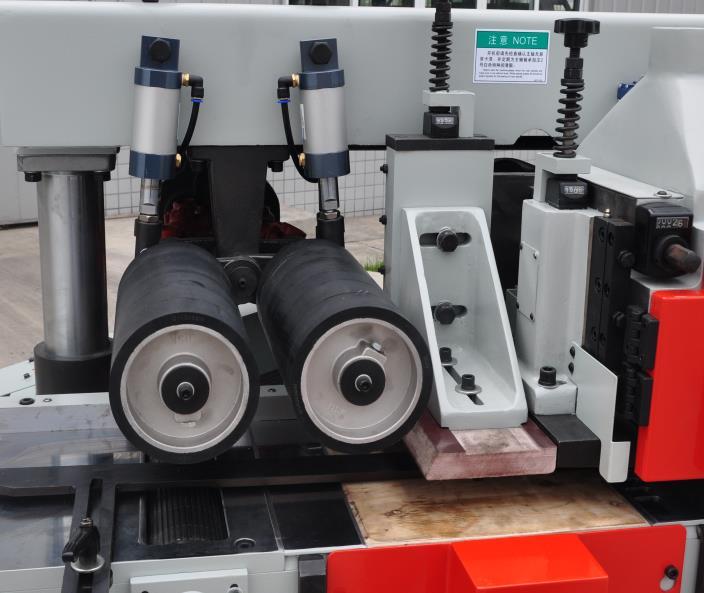

ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМНЫМИ РОЛИКАМИ

Это обеспечивает безупречное позиционирование заготовки в процессе обработки. Настройка усилия прижима производится быстро и удобно с центрального пульта управления.

НАРУЖНЫЙ ДИАМЕТР ШПИНДЕЛЕЙ 50 ММ

Позволяет обрабатывать заготовки шириной 260 мм, использовать дисковые пилы.
Модель 326SAW
Ширина обработки, мм до 260
Толщина заготовки, мм 10 - 90
Скорость подачи, м/мин 6 - 30
Частота вращения фрезерных шпинделей, об/мин 6000
Частота вращения пильного шпинделя, об/мин 4500
Диаметр шпинделей, мм 50
Диаметр инструмента на 1-м горизонтальном шпинделе, мм 140
Диаметр инструмента на 2-м горизонтальном шпинделе, мм 140 - 180
Диаметр инструмента на пильном узле, мм 200 - 300
Мощности двигателей приводов шпинделей
1-й нижний горизонтальный шпиндель, кВт 7,5
2-й верхний горизонтальный шпиндель, кВт 11
3-й нижний пильный узел, кВт 30
Мощность двигателя привода подачи, кВт 4
Мощность двигателя перемещения подающей траверсы, кВт 0,75
Мощность двигателя перемещения пильного шпинделя, кВт 0,37
Установленная мощность, кВт 53,62
Давление воздуха в пневмосистеме, мПа 0,4 - 0,6
Диаметр X количество патрубков под аспирацию, мм X шт. 140 х 3
Габаритные размеры:
Длина, мм 3200
Ширина, мм 1460
Высота, мм 1580
Вес, кг 3000
