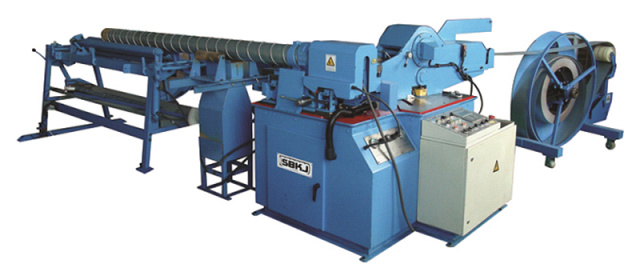

Линия по производству спирально-навивных воздуховодов SBKJ. Модель SBTF-2020
-
Производитель: SBKJ
Страна: Китай
-
Ø трубы: 80 - 2500 мм
Толщина металла: 0,4 - 2,0 мм
Тип формирующих колец: жесткие литые
Тип отрезки: плазма / роликовый нож
Вес: 3200 кг
Узнать цену
Вы выбрали: Линия по производству спирально-навивных воздуховодов SBKJ. Модель SBTF-2020
Заказать лизинговый расчёт
Вы выбрали: Линия по производству спирально-навивных воздуховодов SBKJ. Модель SBTF-2020
Подобрать аналог
Вы выбрали: Линия по производству спирально-навивных воздуховодов SBKJ. Модель SBTF-2020
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Производство прямых участков спирально-навивных воздуховодов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Широко применяются производителями систем вентиляции, воздушного отопления и воздухоочистки.
Круглые воздуховоды – это воздуховоды с круглым сечением, могут быть любого диаметра, обычно выполняются из оцинкованного листа или нержавеющей стали.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
ОТРЕЗНОЕ УСТРОЙСТВО Уникальная запатентованная технология “летающих ножей” обеспечивает очень быструю и бесшумную отрезку воздуховода с качественной торцевой поверхностью без заусенцев. |
|
ЖЕСТКИЕ ФОРМИРУЮЩИЕ КОЛЬЦА Применение жёстких формирующих колец обеспечивает точность получаемого диаметра, высокую скорость навивки и герметичность замка. |
|

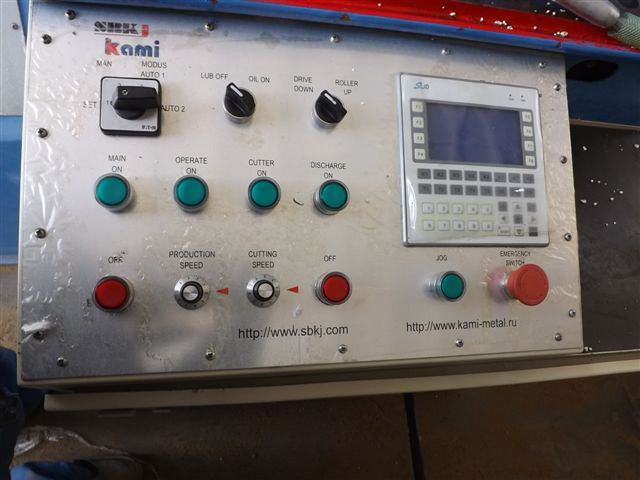

УПРАВЛЕНИЕ ОТ ЧПУ Управление линией полностью автоматизировано. Весь процесс изготовления воздуховодов осуществляется по программе от системы ЧПУ. В комплект входит CAD/CAM программа. Автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов. |
|

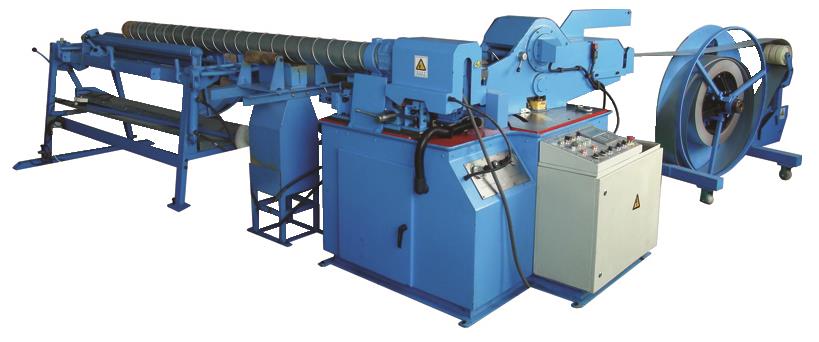

ЛИНИЯ ПО ПРОИЗВОДСТВУ СПИРАЛЬНО-НАВИВНЫХ ВОЗДУХОВОДОВ SBTF-2020
Представляет собой модель с надёжными механизмами, что делает его более производительным, экономичным и функциональным. |
|
|
В ЭТОМ СТАНКЕ СОБРАНЫ НОВЫЕ ТЕХНОЛОГИИ
Которые направлены на повышение качества получаемой продукции и увеличение производительности. Запатентованная технология “летающих ножей” обеспечивает очень быструю и бесшумную отрезку воздуховода с качественной торцевой поверхностью без заусенцев. |
|
|
МАКСИМАЛЕН ПО ПРОИЗВОДИТЕЛЬНОСТИ, КАЧЕСТВУ И НАДЕЖНОСТИ
Благодаря современным технологиям и более широкому диапазону диаметров. |
|

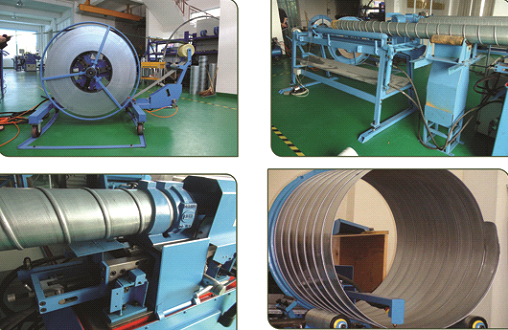

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|
|

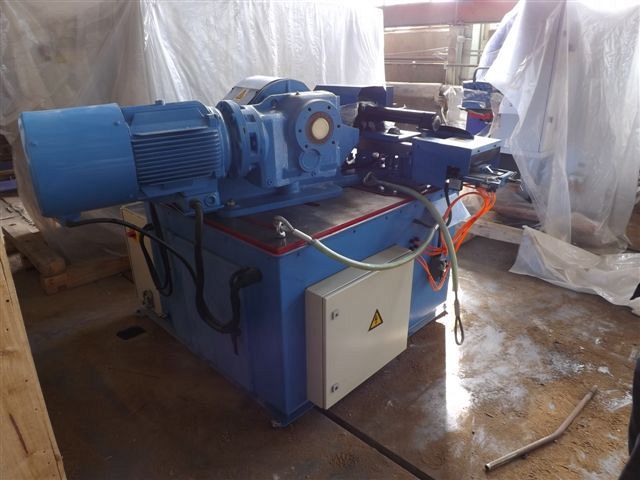

ПРОФИЛИРУЮЩИЙ СТАН С комплектами режущей оснастки и формирующими роликами. |
|
|
РАЗГРУЗОЧНЫЙ СТОЛ 3 М ПНЕВМАТИЧЕСКИЙ Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы, а также специальное пневматическое устройство, позволяющее автоматически откидывать отрезанную трубу в зону разгрузки. |
|
|
ФОРМИРУЮЩЕЕ КОЛЬЦО В стандартной комплектации со станком идет одно кольцо (дополнительные кольца по спецификации заказчика - опция). |
|
|
ДЕКОЙЛЕР (РАЗМОТЧИК) Вертикальный (макс.1 рулон). Грузоподъемность 1200 кг. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
|
ДОПОЛНИТЕЛЬНЫЙ РАЗГРУЗОЧНЫЙ СТОЛ 3 М ПНЕВМАТИЧЕСКИЙ Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы, а также специальное пневматическое устройство, позволяющее автоматически откидывать отрезанную трубу в зону разгрузки. |
|
|
ФОРМИРУЮЩИЕ КОЛЬЦА Кольца по спецификации заказчика Ø80 - Ø2500 мм. |
|
|
УСТРОЙСТВО ДЛЯ НАКАТКИ РЕБЕР ЖЕСТКОСТИ Позволяет наносить ребра жесткости для придания дополнительной прочности спирально-навивной трубе. Может быть двухканавочной и одноканавочной. |
| Модель | SBTF-2020 |
| Диаметры воздуховодов, мм | 80 - 2500 |
| Толщина металла, мм |
0,4 - 2,1 - оцинкованная сталь 0,4 - 1,2 - нержавеющая сталь 0,4 - 2,0 - алюминий |
| Ширина ленты (штрипсы), мм | при толщине металла 0,4 - 1 - 137; 1,1 - 1,3 - 140; 1,4 - 2,0 – 150 |
| Шов | по внешней поверхности воздуховода (по заказу с внутренней) |
| Рабочая скорость, м/мин | макс. 70 м/мин (в зависимости от материала) |
| Отрезка | плазменная |
| Производительность, трубы/час | 270 трубы/час, 1 труба за 13,5 сек. (длина = 3 м / диаметр = 160 мм) |
| Электропитание, кВт / В / Гц | 22 / 3 х 380 / 50 |
| Габаритные размеры: | |
| Длина, мм | 3000 |
| Ширина, мм | 1950 |
| Высота, мм | 1700 |
| Вес, кг | 3200 |
