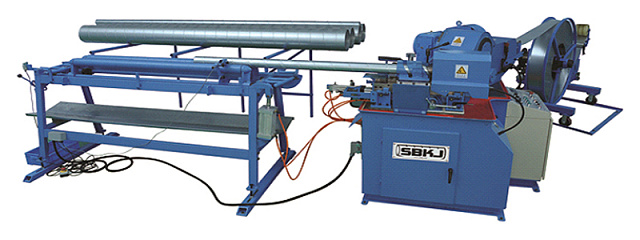

Линия по произ-ву спирально-навивных воздуховодов SBKJ SBTF-1602

Поделиться
Цена по запросу
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
SBKJ
Китай

Ø трубы: 80 - 1600 мм

Толщина металла: 0,4 - 1,3 мм

Тип формирующих колец: жесткие литые

Тип отрезки: роликовый нож

Вес: 2900 кг

Преимущества
  • Высококачественный аналог станка SPIRO Tubeformer 1602
  • Высокая рабочая скорость - до 60 м/мин
  • В станке применяются жесткие формирующие диаметр кольца и бесшумная роликовая отрезка готовой трубы

НАЗНАЧЕНИЕ:

Производство прямых участков спирально-навивных воздуховодов.

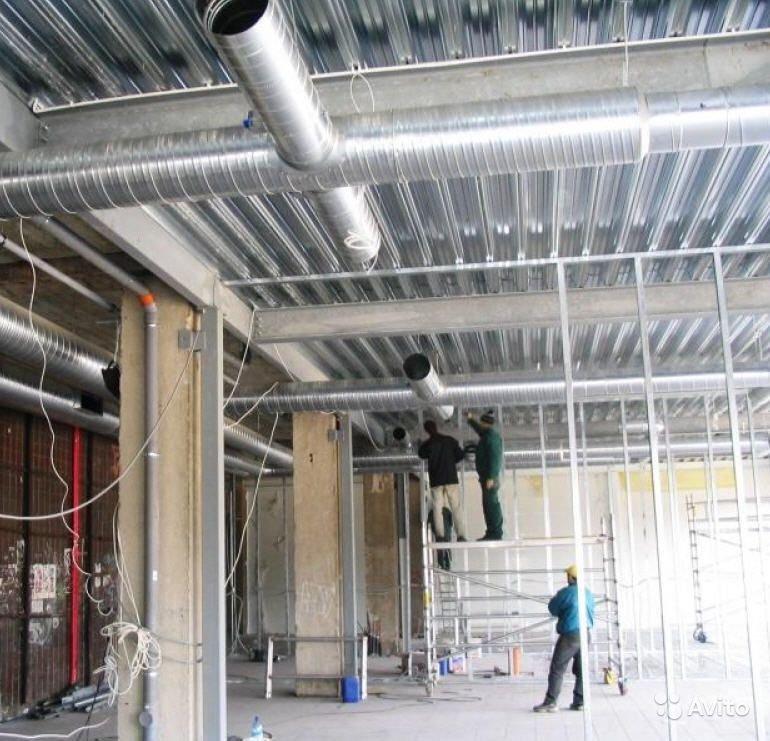

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Широко применяются производителями систем вентиляции, воздушного отопления и воздухоочистки.

Круглые воздуховоды – это воздуховоды с круглым сечением, могут быть любого диаметра, обычно выполняются из оцинкованного листа или нержавеющей стали.

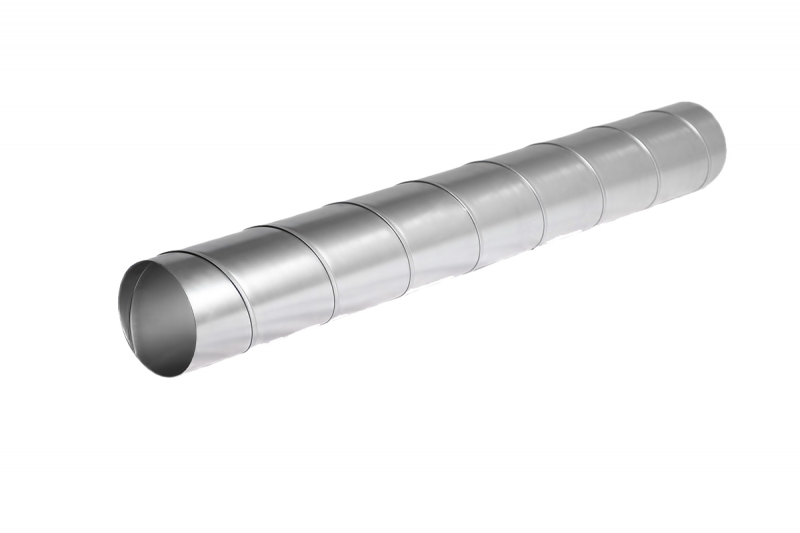

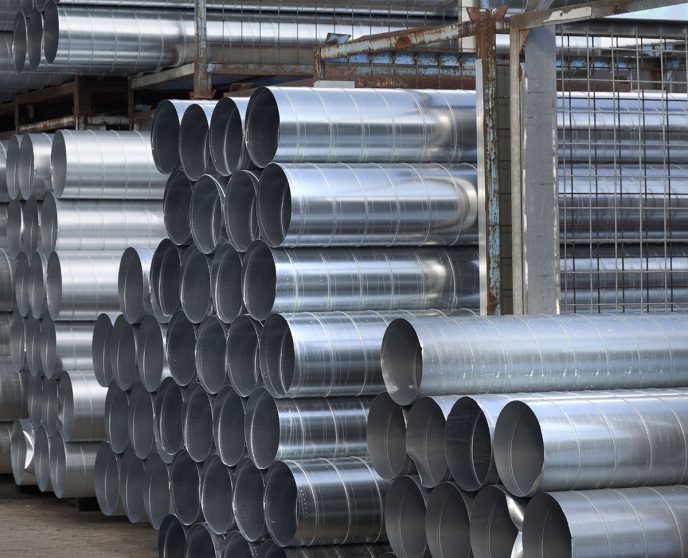

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:






СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Линия по производству спирально-навивных воздуховодов SBTF-1602

ОТРЕЗНОЕ УСТРОЙСТВО

Уникальная запатентованная технология “летающих ножей” обеспечивает очень быструю и бесшумную отрезку воздуховода с качественной торцевой поверхностью без заусенцев

Линия по производству спирально-навивных воздуховодов SBTF-1602 ЖЕСТКИЕ ФОРМИРУЮЩИЕ КОЛЬЦА

Применение жёстких формирующих колец обеспечивает точность получаемого диаметра, высокую скорость навивки и герметичность замка

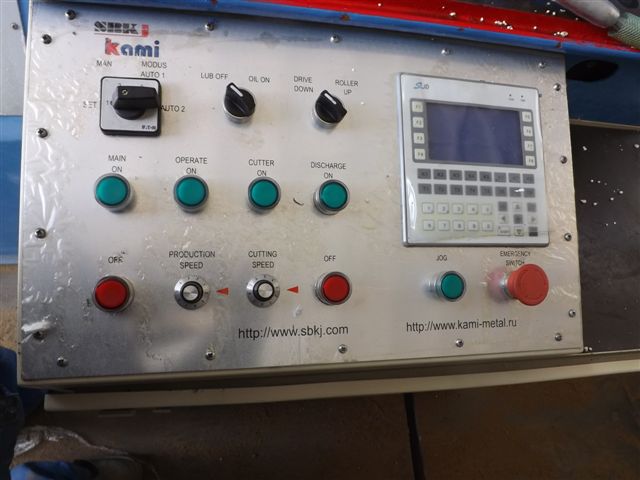

УПРАВЛЕНИЕ ОТ ЧПУ

Управление линией полностью автоматизировано. Весь процесс изготовления воздуховодов осуществляется по программе от системы ЧПУ. В комплект входит CAD/CAM программа. Автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов.

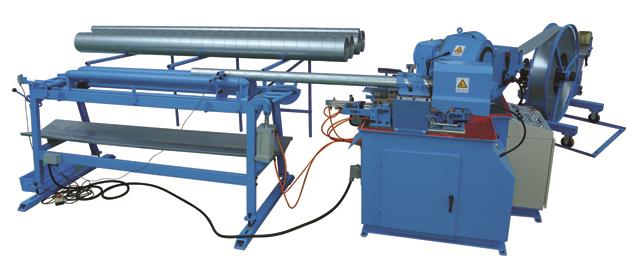

ЛИНИЯ ПО ПРОИЗВОДСТВУ СПИРАЛЬНО-НАВИВНЫХ ВОЗДУХОВОДОВ SBTF 1602

Представляет собой модель с надёжными механизмами, что делает его более производительным, экономичным и функциональным.

В ЭТОМ СТАНКЕ СОБРАНЫ НОВЫЕ ТЕХНОЛОГИИ

Которые направлены на повышение качества получаемой продукции и увеличение производительности. Запатентованная технология “летающих ножей” обеспечивает очень быструю и бесшумную отрезку воздуховода с качественной торцевой поверхностью без заусенцев.

МАКСИМАЛЕН ПО ПРОИЗВОДИТЕЛЬНОСТИ, КАЧЕСТВУ И НАДЕЖНОСТИ

Благодаря современным технологиям и более широкому диапазону диаметров.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

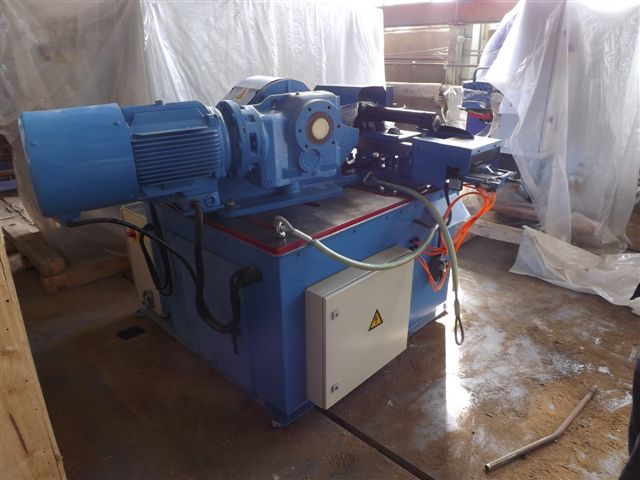

ПРОФИЛИРУЮЩИЙ СТАН

С комплектами режущей оснастки и формирующими роликами

Линия по производству спирально-навивных воздуховодов SBTF-1602

РАЗГРУЗОЧНЫЙ СТОЛ 3 М ПНЕВМАТИЧЕСКИЙ

Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы, а также специальное пневматическое устройство, позволяющее автоматически откидывать отрезанную трубу в зону разгрузки

ФОРМИРУЮЩЕЕ КОЛЬЦО

В стандартной комплектации со станком идет одно кольцо (дополнительные кольца по спецификации заказчика - опция)

Линия по производству спирально-навивных воздуховодов SBTF-1602

ДЕКОЙЛЕР (РАЗМОТЧИК)

Вертикальный (макс.1 рулон). Грузоподъемность 1200 кг



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Линия по производству спирально-навивных воздуховодов SBTF-1602

ДОПОЛНИТЕЛЬНЫЙ РАЗГРУЗОЧНЫЙ СТОЛ 3 М ПНЕВМАТИЧЕСКИЙ

Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы, а также специальное пневматическое устройство, позволяющее автоматически откидывать отрезанную трубу в зону разгрузки

Линия по производству спирально-навивных воздуховодов SBTF-1602

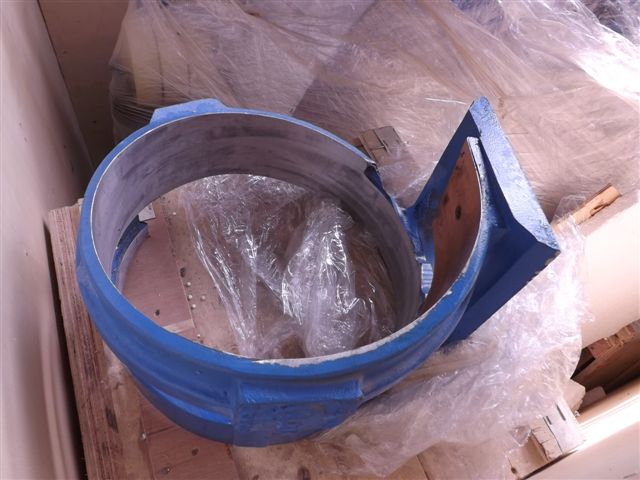

ФОРМИРУЮЩИЕ КОЛЬЦА

Кольца по спецификации заказчика Ø80 - Ø1600 мм

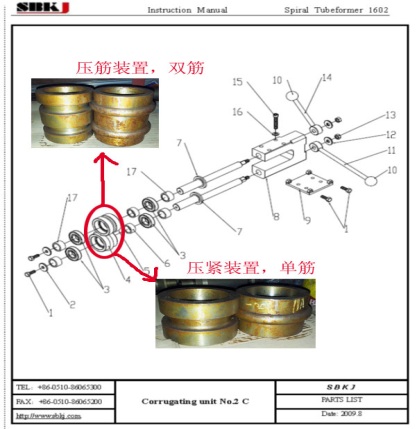

УСТРОЙСТВО ДЛЯ НАКАТКИ РЕБЕР ЖЕСТКОСТИ

Позволяет наносить ребра жесткости для придания дополнительной прочности спирально-навивной трубе. Может быть двухканавочной и одноканавочной
