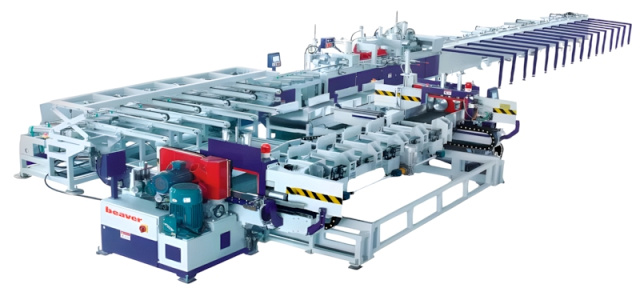

Автоматическая линия сращивания по длине Beaver 250XS

Код(ы) товара: ДО 295544
Поделиться
166 598 954 KZT
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
Модели серии:
250XS

Длина ламели на входе: до 3000 мм

Ширина ламели: 250 мм

Кол-во шипорезов: 2 шт.

Тип: автоматическая

Преимущества
  • Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств до 20 метров в минуту (зависит от сечения, породы древесины и количества заготовок на входе)
  • Серводвигатели на шипорезных станках
  • Линия обслуживается одним оператором
  • Высокий уровень автоматизации

НАЗНАЧЕНИЕ:

Автоматическая линия сращивания древесины по длине модель «Beaver 250XS» применяется для сращивания ламелей, брусков и досок длиной от 800 мм до 3000 мм и шириной до 250 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер сращенной заготовки – не ограничен. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов по отношению к пласти склеиваемых заготовок и формировать заплечики по необходимости.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

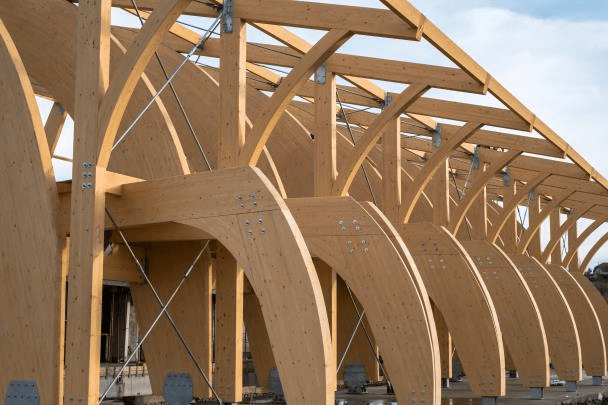

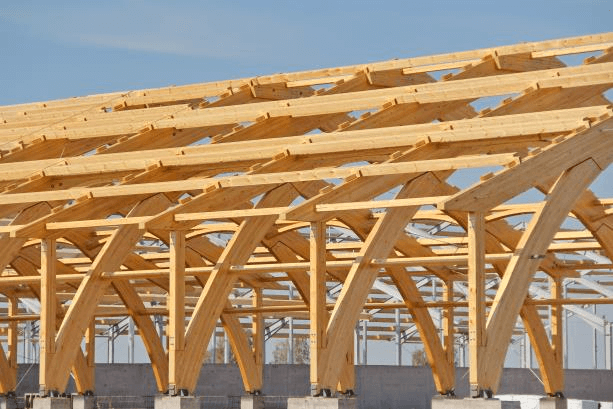

Автоматическая линия сращивания Beaver 250ХS применяется на предприятиях по производству клееного строительного бруса, КДК (клееной деревянной балки), клееного оконного бруса, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращѐнную заготовку заданного размера большого сечения.

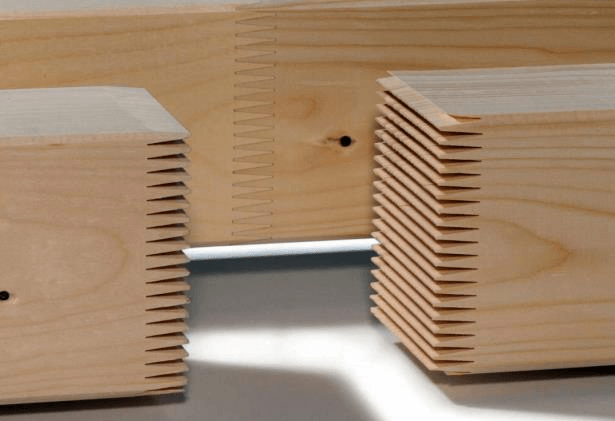

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


image3.png   image4.png

image5.png  image6.png

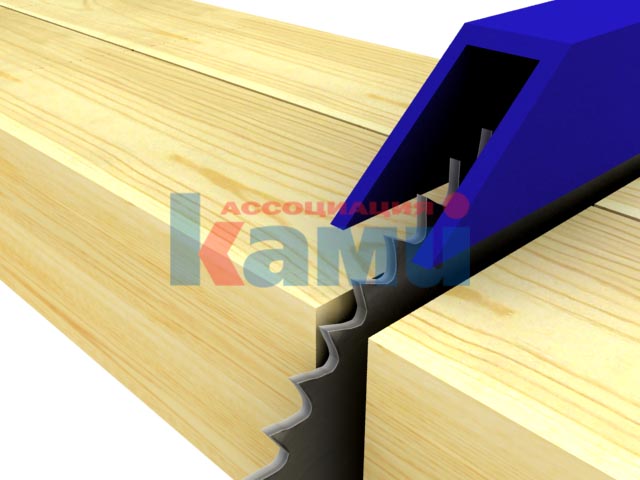

СХЕМА ОБРАБОТКИ:

1. Торцовка пакета ламелей и формирование заплечиков на 1-м и 2-м
шипорезном станке

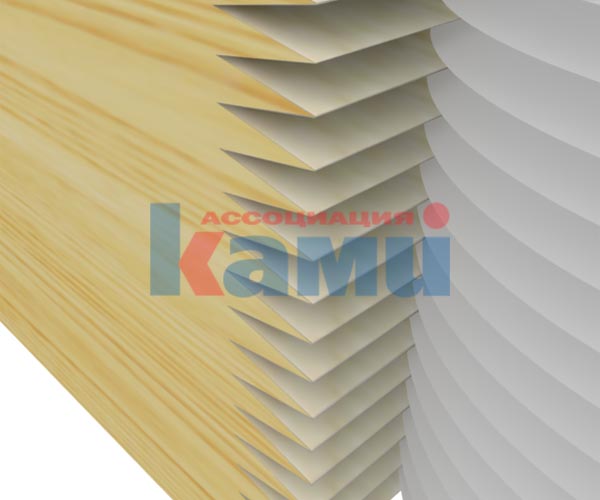

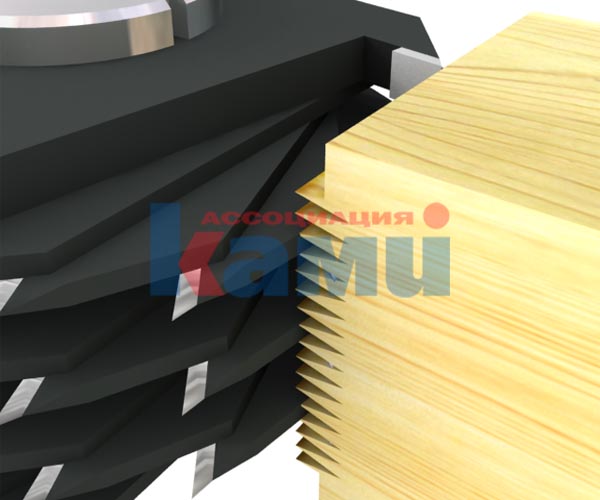

2. Фрезерование шипа и формирование заплечиков на 1-м и 2-м
шипорезном станке

3. Нанесение клея на торецс шипами заготовок после
второго такта фрезерования

4. Стыковка заготовок с предварительным прессованием

5. Основное торцевое прессование в прессе

6. Выгрузка срощенной заготовки на приемные лучи


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

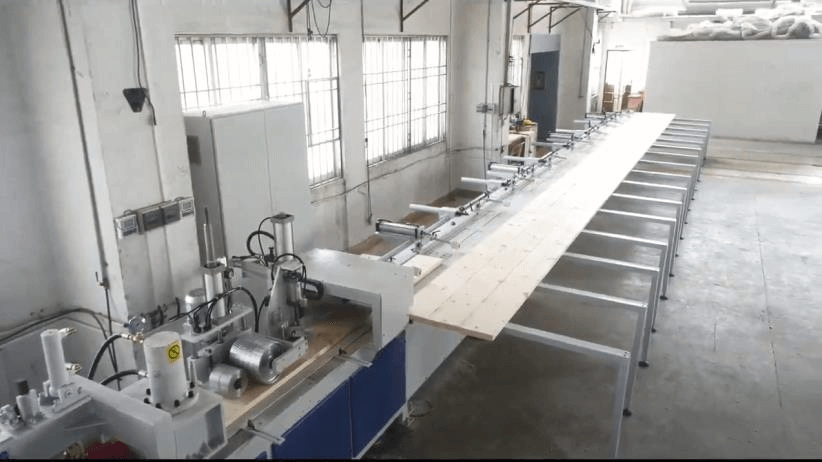

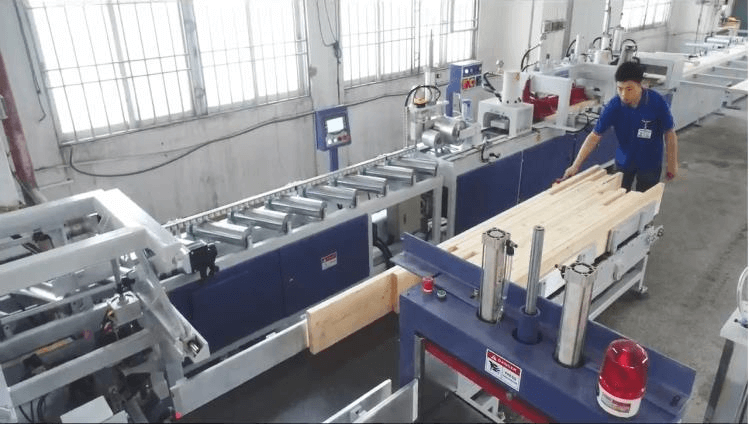

image16.png АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ

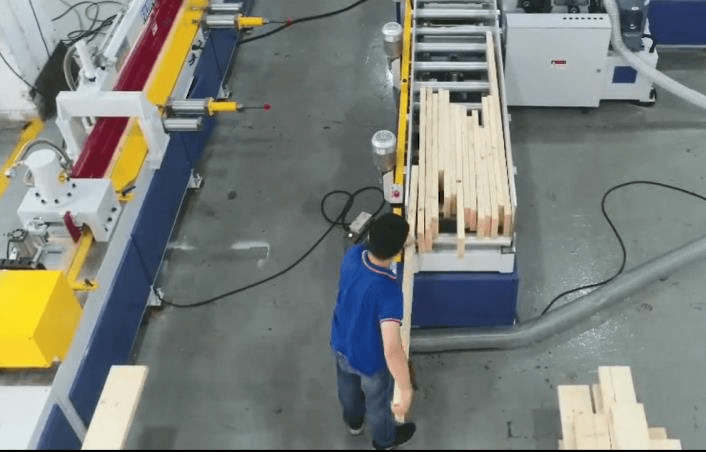

Линия сращивания обслуживается одним оператором. Оператор только загружает заготовки в рабочую зону. Все дальнейшие операции, в том числе выгрузка заготовок производятся полностью в автоматическом режиме с производительностью до 20 м/мин (зависит от сечения, породы древесины и количества заготовок на входе)
МОЩНАЯ КОНСТРУКЦИЯ

Линия сращивания спроектирована с колоссальным запасом прочности для работы с заготовками большого сечения и массы.
ПАКЕТ ЗАГОТОВОК

Максимальный размер пакета заготовок ширина- 590 мм, длина – 3000 мм.
РОЛИКОВЫЙ КОНВЕЙЕР

Оснащен мощными приводными ролками увеличенного диаметра для предварительного наживления и прессования заготовок перед прессом.

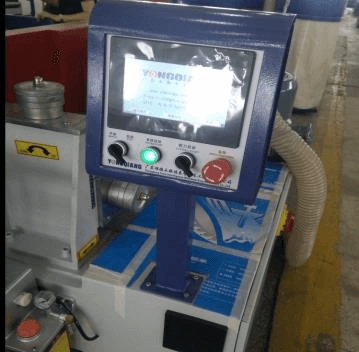

СЕРВОДВИГАТЕЛЬ и PLC панель

Позволяет задать разную скорость подачи каретки в зависимости от режима обработки. Позволяет достичь производительности до 20 м/мин.

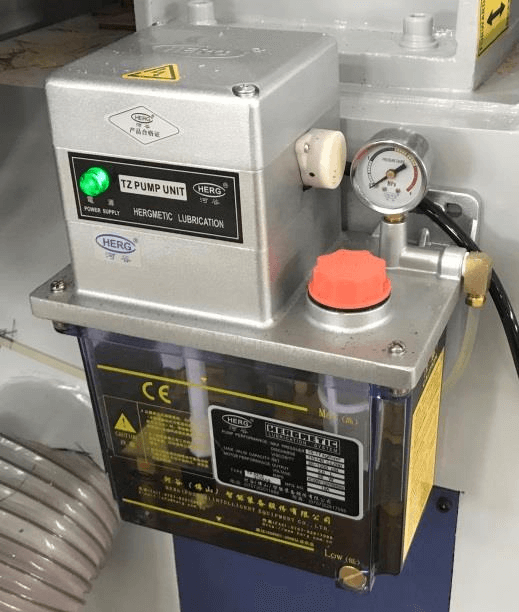

АВТОМАТИЧЕСКИЙ НАСОС

Автоматическая смазка узлов шипорезной группы.

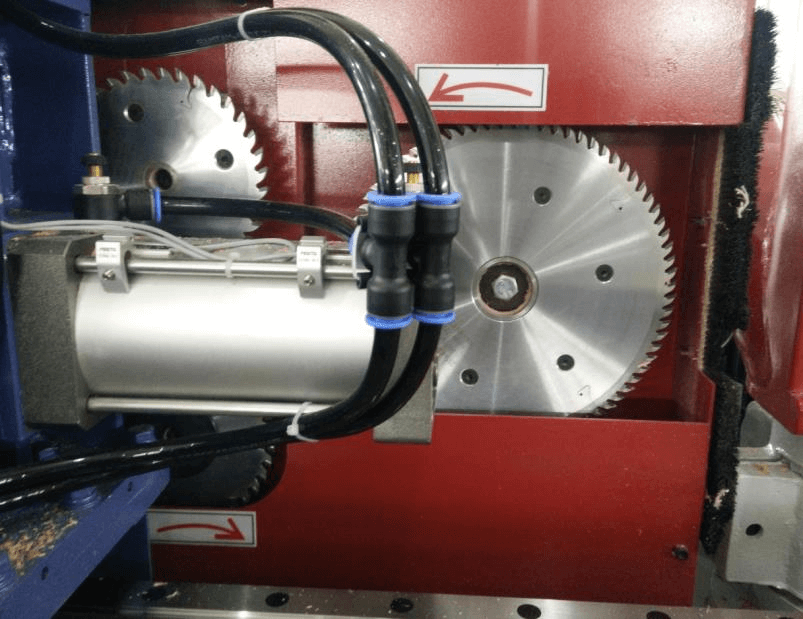

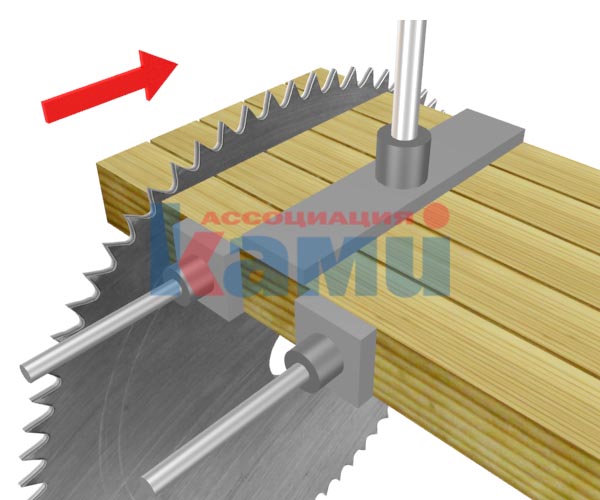

ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ

Позволяют формировать заплечики на заготовках. Имеют независимые электродвигатели.
Без имени-1.jpg

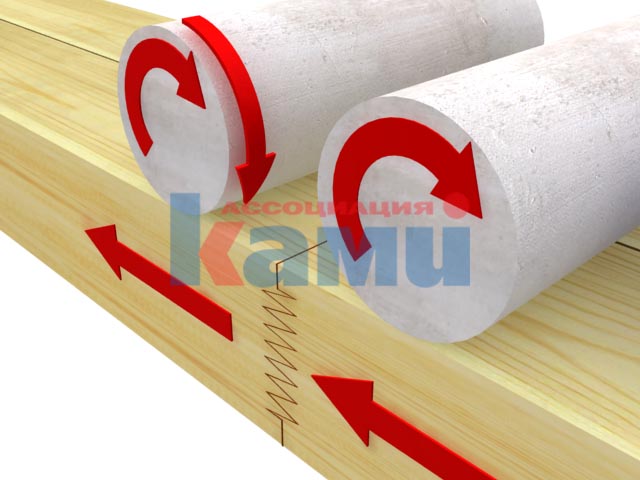

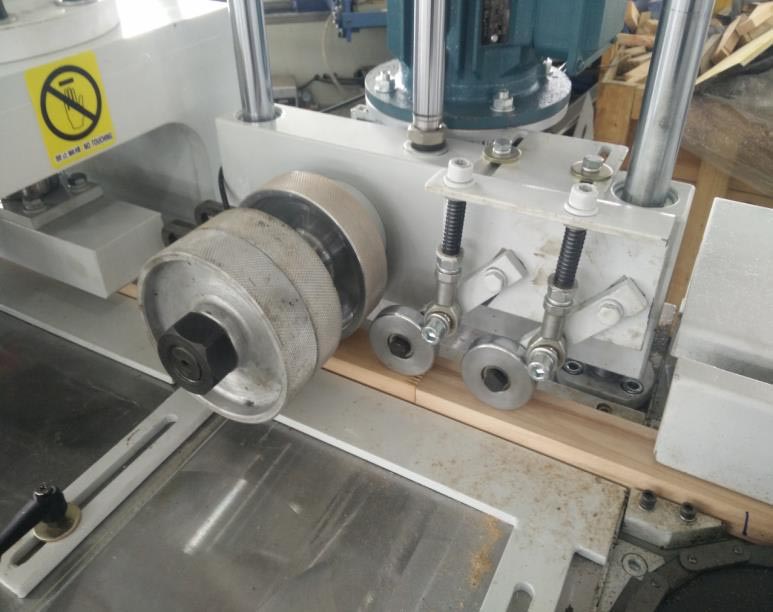

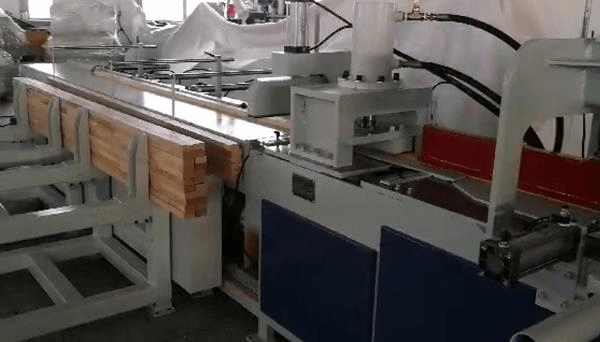

ПОДПРЕССОВОЧНЫЙ УЗЕЛ

Приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки.

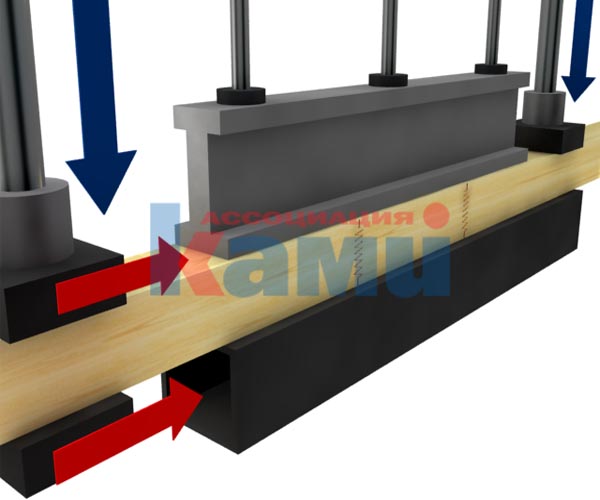

ФИКСАЦИЯ ЗАГОТОВКИ ПРИ ПРЕССОВАНИИ

Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2 – мя гидроцилиндрами.
image23.png БОКОВЫЕ ТОЛКАТЕЛИ

Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращѐнной заготовки на приемный стол.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

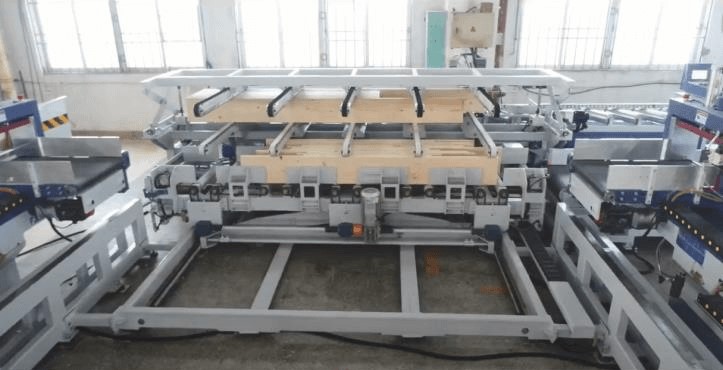

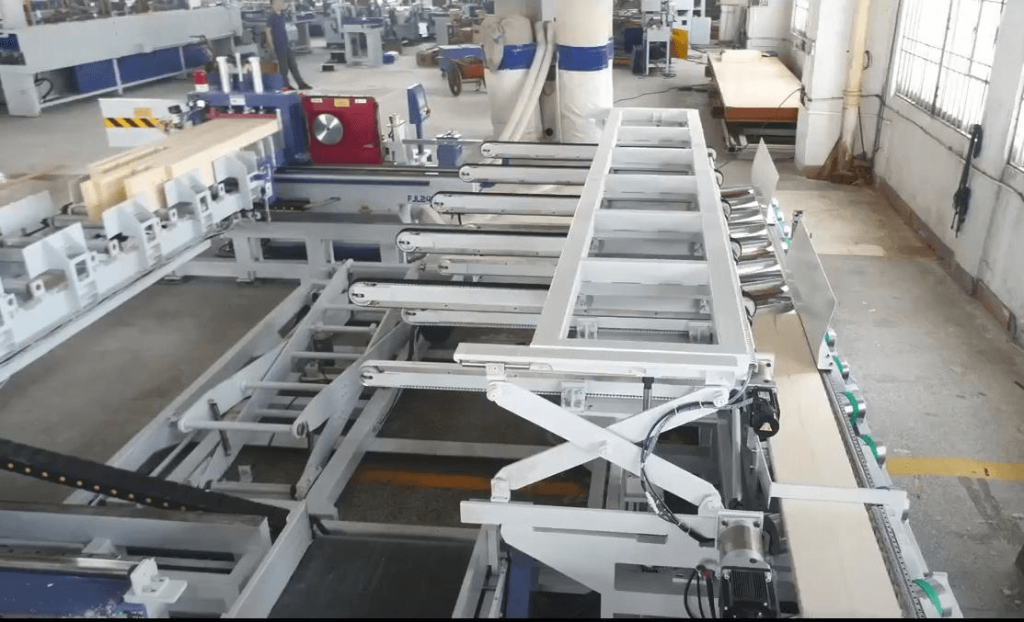

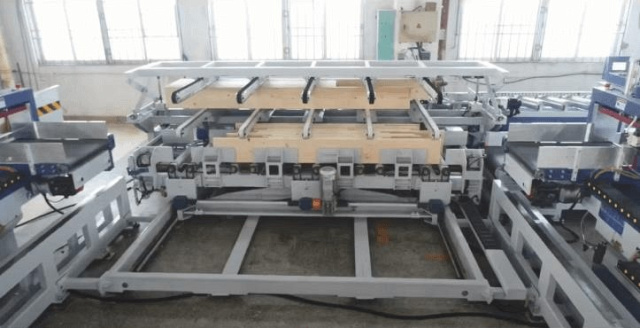

image24.png АВТОМАТИЧЕСКИЙ УКЛАДЧИК

Позволяет автоматизировать процесс выгрузки сращѐнных заготовок, исключая 2 человек на приемке заготовок

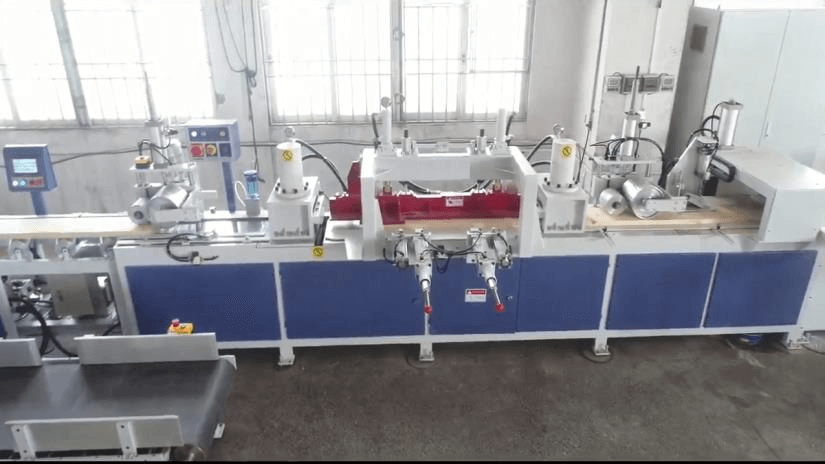

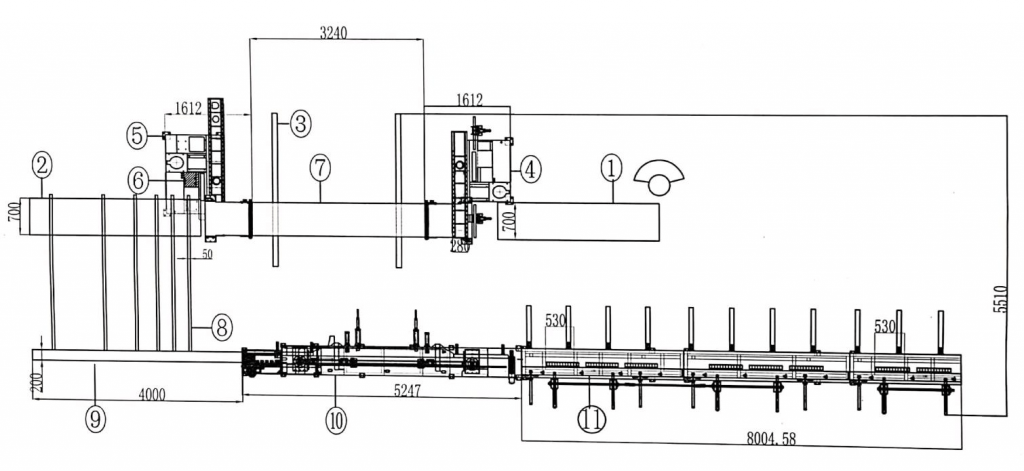

СОСТАВ ЛИНИИ:


  • два автоматических шипорезных станка (4, 5)
  • пресс для сращивания по длине бесконечного типа (10)
  • каретка (7)
  • транспортирующие конвейеры и сбрасыватель (1, 2, 3, 6, 8,11)
  • накопительный транспортѐр для предварительной предпрессовки и сборки плети (9)

НА ЛИНИИ ВЫПОЛНЯЮТСЯ СЛЕДУЮЩИЕ ОПЕРАЦИИ:

  • Набор пакета заготовок производится на конвейере (1) оператором.
  • Автоматическая подача пакета заготовок в рабочую зону на каретку 7, которая перемещается по
    направляющим (3), где заготовки торцуются и производится нарезание шипа с двух сторон на шипорезных станках (4, 5) с одновременным нанесением клея на шипорезном станке (4);
  • Поштучная подача заготовок с конвейера (8) на подающий подпрессовочный роликовый стол (9)
  • Прессование заготовок в плеть на стыковочном прессе (10)
  • Далее происходит автоматическое продвижение сращѐнной заготовки на приемный стол 11, на
  • котором установлен датчик, отмеряющий необходимую длину.
  • По достижении датчика длины происходит торцовка сращѐнной заготовки на прессе (10)



Данные операции производятся в автоматическом режиме с автоподачей заготовок.
