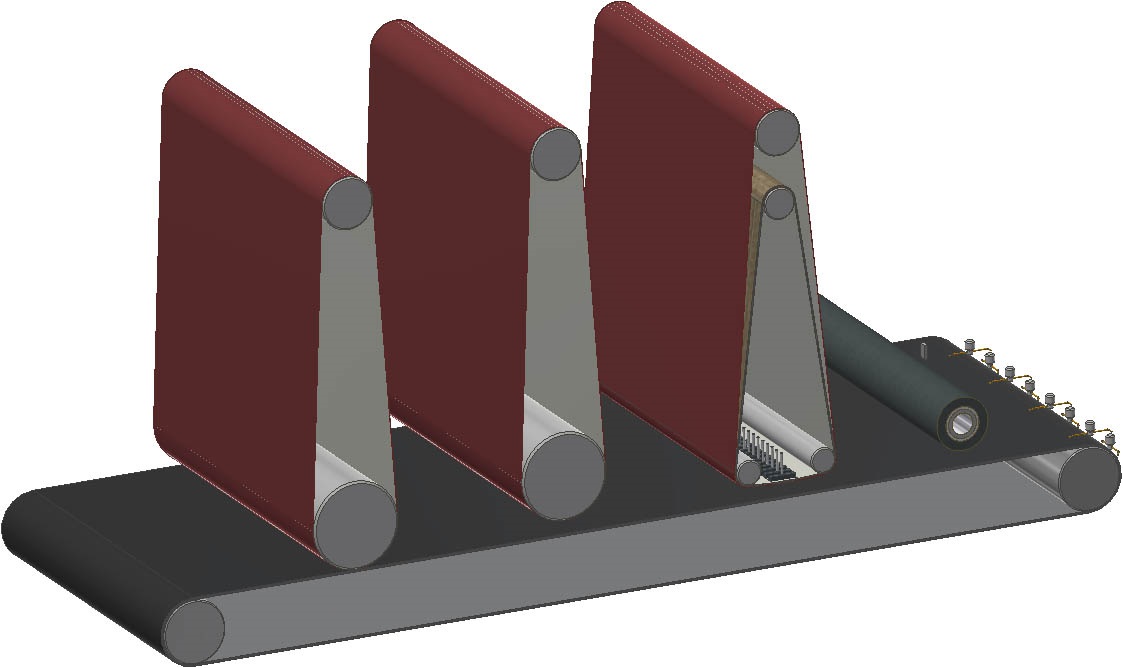

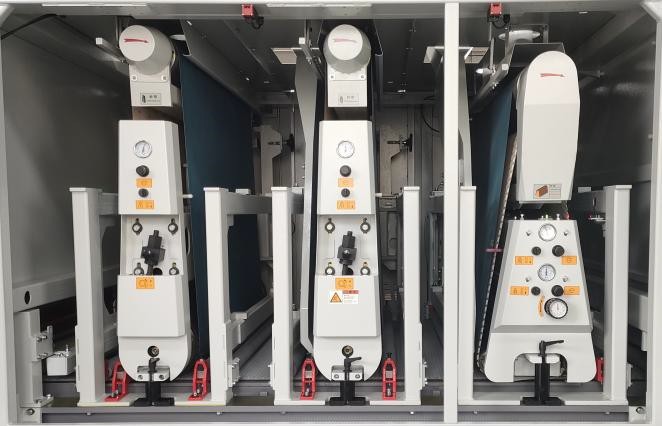

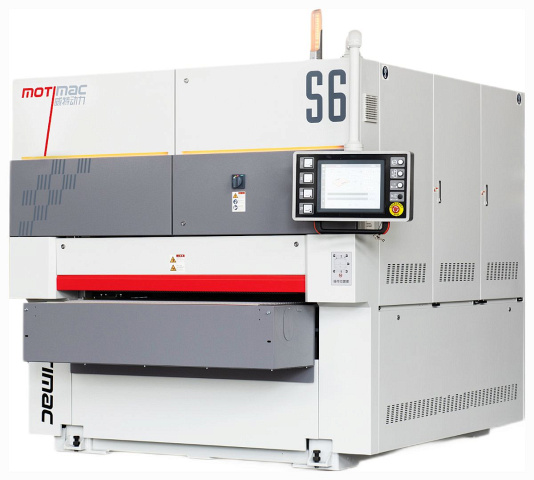

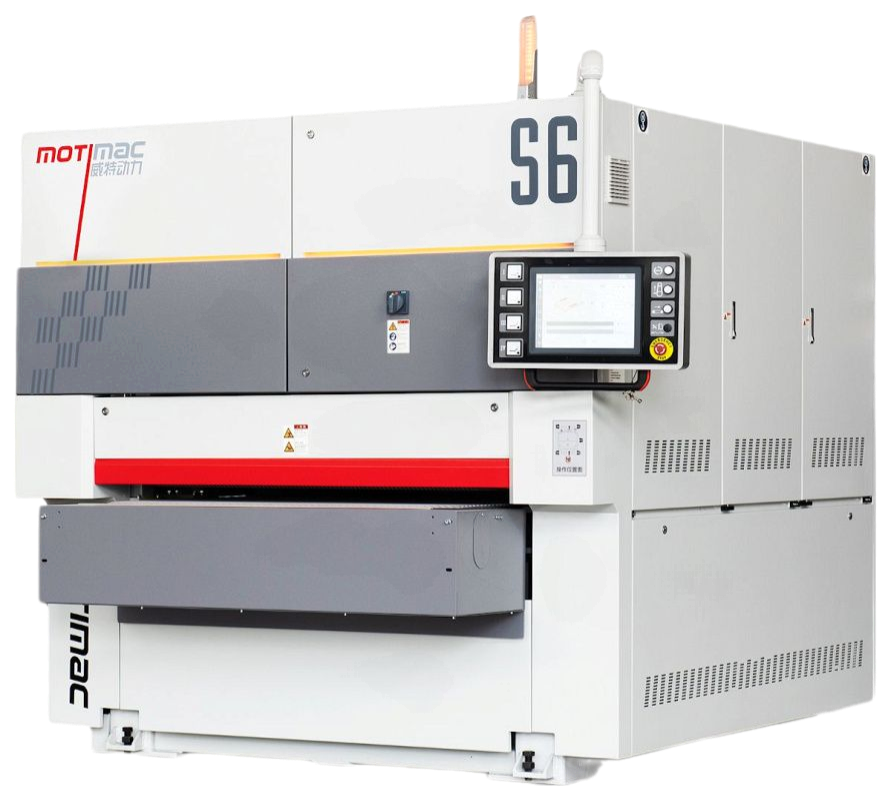

Калибровально-шлифовальный станок с электронными сегментными утюжками Motimac WT RRHG 1300

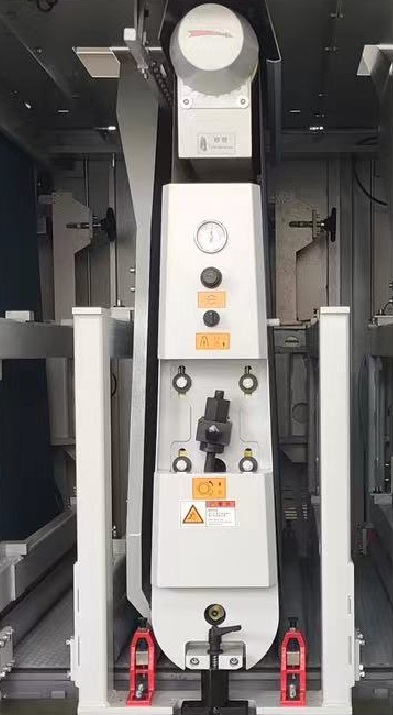

Обрезиненный вал имеет диаметр 300 мм и твердость 65 шор (другая твердость по запросу). Увеличенный диаметр вала для большего пятна контакта при шлифовании. Твердость первого вала 65 шор позволяет достичь промежуточного выравнивания поверхности детали для последующего финишного шлифования.

Шлифовальная лента: 1350 x 2620 мм.

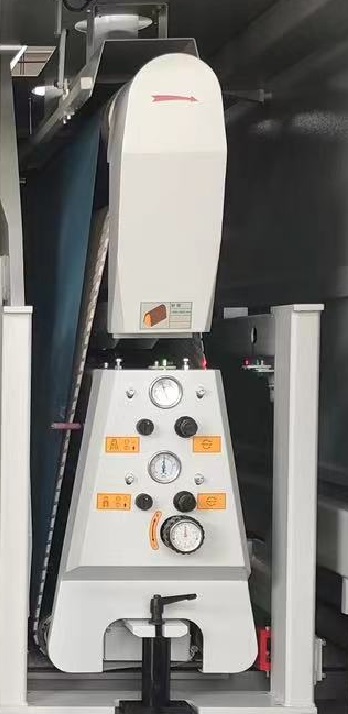

Обрезиненный вал имеет диаметр 300 мм и твердость 40 шор (другая твердость по запросу). Система «плавающий стол» в зоне контакта вала позволяет избежать перешлифовок при работе с разнотолщинными заготовками.

Шлифовальная лента: 1350 x 2620 мм.

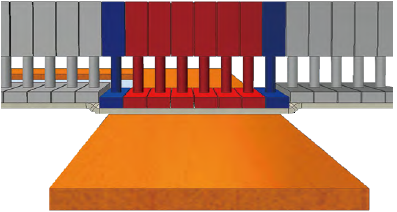

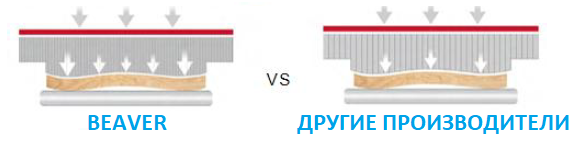

• Электронный утюжок с 80-ю управляемыми сегментами, шириной 16 мм каждый. Информация на каждый сегмент передается от высокочувствительного электронного сканера заготовки на входе.
• Увеличенная длина шлифовальной ленты 2620 мм способствует лучшему охлаждению и очистке ленты, увеличению срока службы, экономии времени на обслуживание. Значительно повышается качество шлифования.
• Оснащен шевронной лентой.

Бесконтактная система сканирования MEP (Италия) позволяет идеально считывать рельеф поверхности с точностью до 100% без «мертвых зон».

Электронная система сканирования по сравнению с дешевыми механическими системами имеет высокую точность, быстрый отклик, низкую частоту отказов и повышенную надежность.

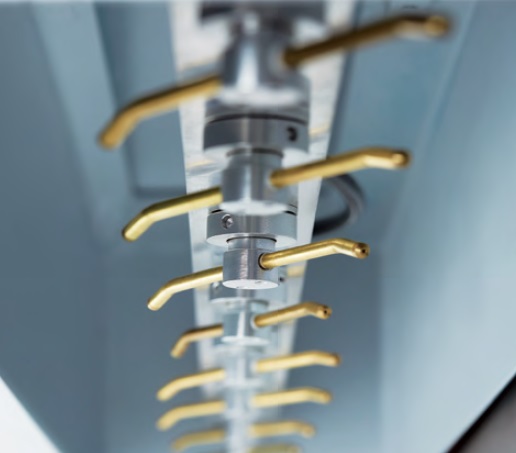

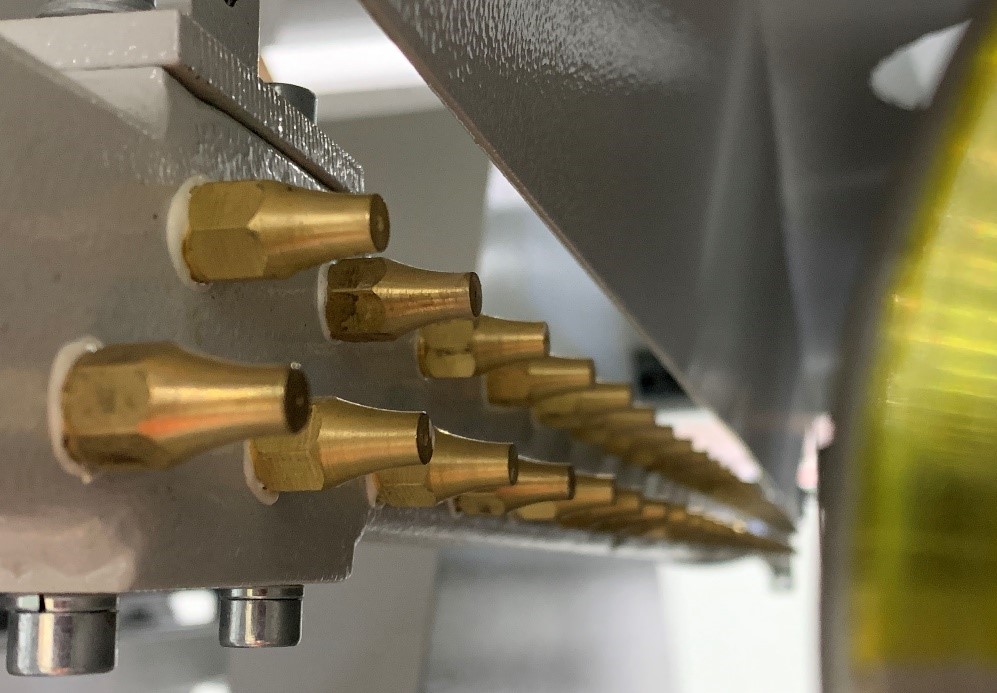

Очистка заготовки после шлифования осуществляется сжатым воздухом из извращающихся сопл – максимально эффективная система обдува заготовки. Позволяет исключить дополнительную очистку на отдельном станке.

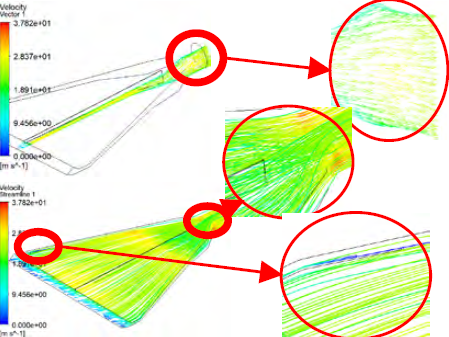

Система аспирации спроектирована с применением электронной системы инженерного анализа САЕ, что гарантирует идеальное удаление пыли из зоны шлифования.

Двух рядный обдув обеспечивают лучшее охлаждение шлиф лент, лучшую очистку от пыли, что в свою очередь исключает появление полос на заготовках и гарантирует высокое качество шлифования. Долгий срок службы абразивного материала.

Осцилляция сопел повышает эффективность работы исключая образование мертвых зон при обдуве шлифовальной ленты.

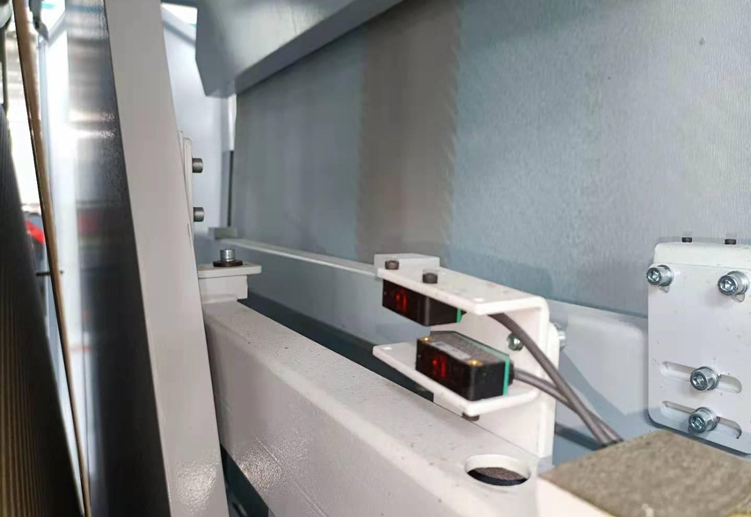

Осуществляется с помощью фотодатчиков фирмы PEPPERL + FUCHS (Германия).

Встроенная функция проверки кромки шлифовальной ленты.

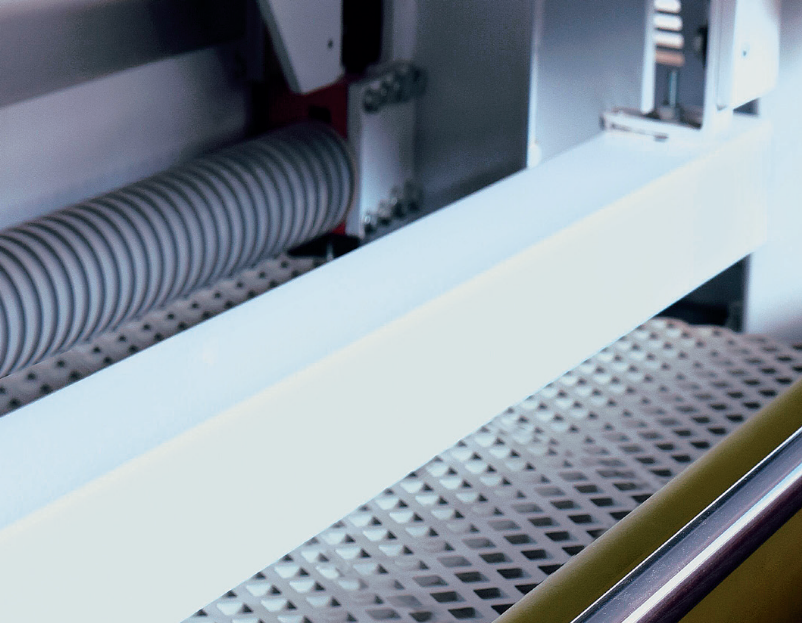

Бесстыковая конвейерная лента (Италия) имеет коэффициент трения в 3 раза выше, чем традиционные ленты из ПВХ, что исключает смещение заготовки в процессе обработки.

Предельно устойчива к растяжению, исключает напряжения на краях ленты, обладает повышенным ресурсом.

Позволяет на 2% улучшить качество шлифования по сравнению с обычными лентами из ПВХ.

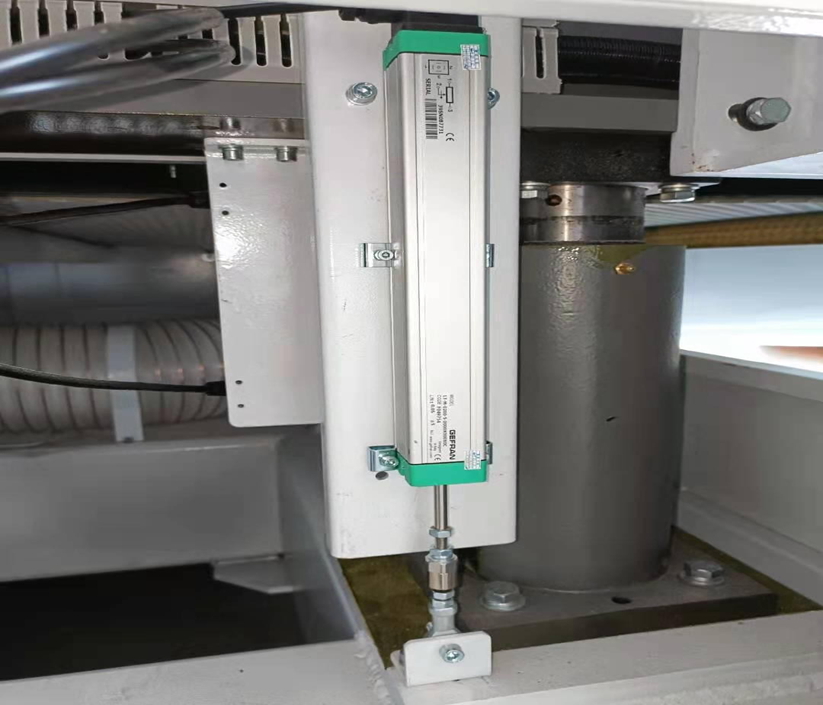

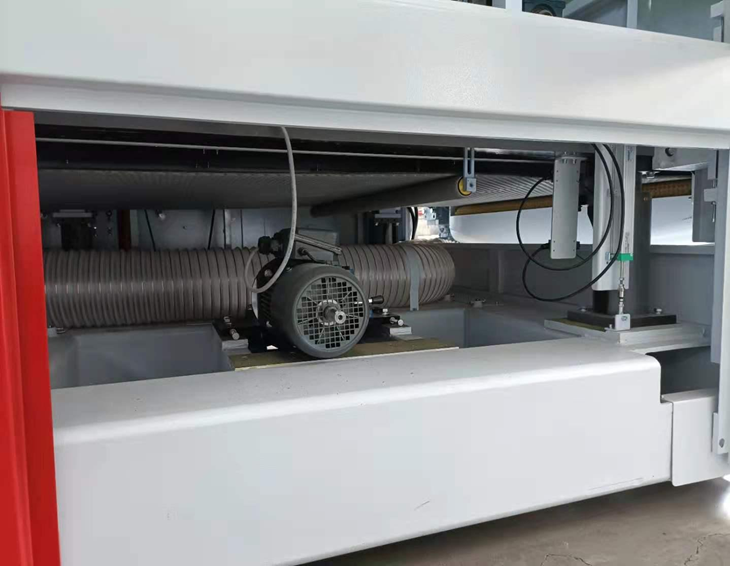

Высочайшая точность настройки на толщину обработки обеспечивается благодаря высокоточным ШВП работающим в связке с датчиком смещения (Италия).

Данная система исключает накопление ошибок и гарантирует высокоточную настройку станка.

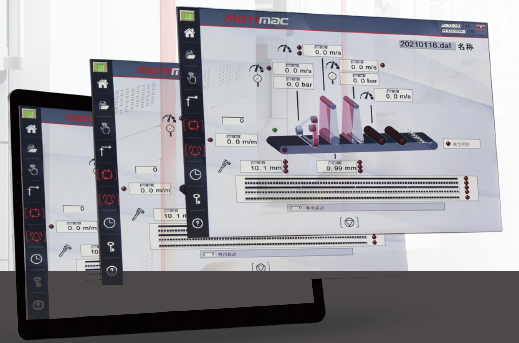

• Быстрый ввод и изменение параметров обработки.
• Предупреждение об ошибках и неисправностях.
• Информирование о предстоящем техническом обслуживании (смена шлиф ленты, замена клиновых ремней) позволяет избежать вынужденных простоев.
• Точный расчет потребляемой энергии для анализа затрат.

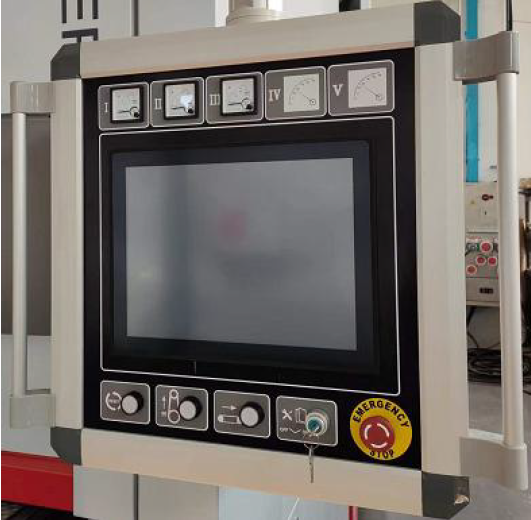

Подвижная консоль управления оборудованиям с PLC панелью легко передвигается в удобное для оператора расположение относительно станка. Позволяет производить беспрерывный контроль процесса шлифованию в удобной зоне расположения.

• На всех валах установлены подшипники FAG (Германия) не требующие технического обслуживания.
• Благодаря этому валы всегда сохраняют первоначальную настройку балансировки до 0,3 грамма, выполненную в заводских условиях.
• Исключена погрешность при техобслуживании станка.

Использование конических втулок значительно упрощает обслуживание станка: удобный монтаж и демонтаж втулки, не требуется балансировка.

Высокая точность изготовления конических втулок на станках с ЧПУ исключает возникновение вибраций.

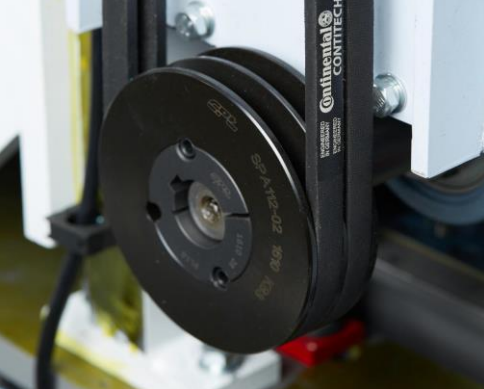

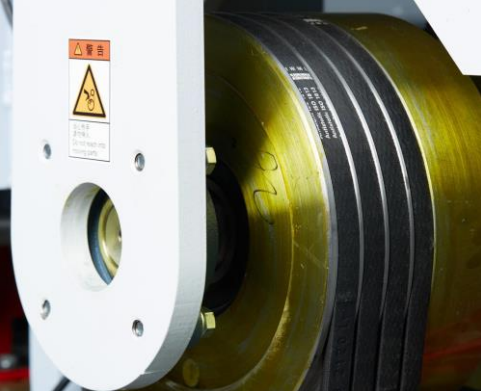

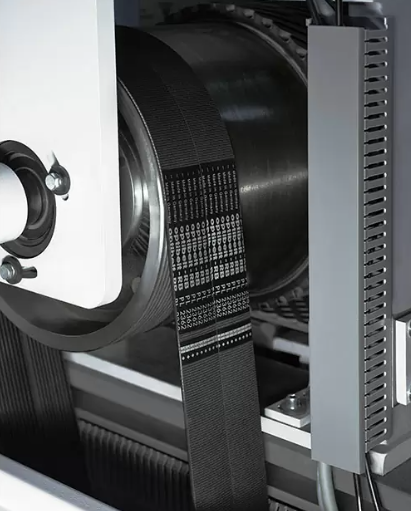

Благодаря использованию поликлиновых ремней OPTIBELT (Германия) гарантируется высокий коэффициент передачи (97%), пониженная вибрация, устойчивость к растяжению и увеличенный ресурс ремня.

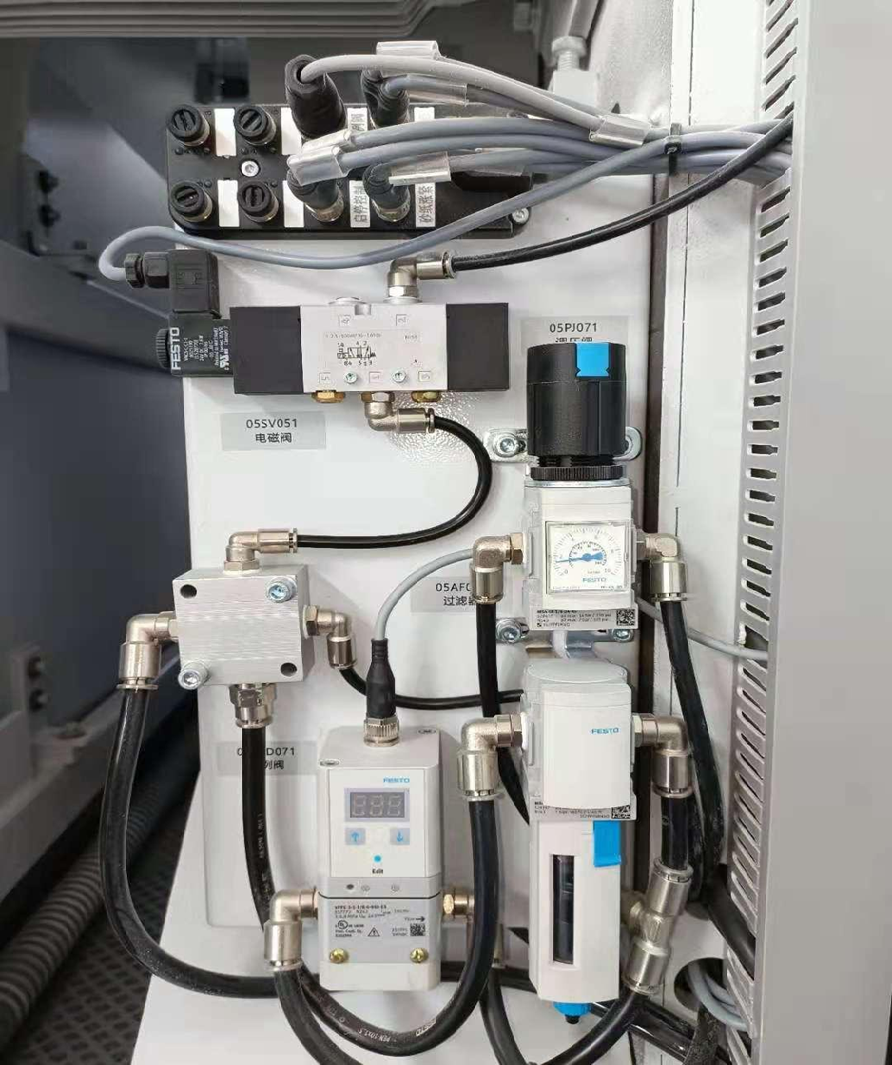

Надежные пневмокомпоненты от лидера отрасли FESTO (Германия) гарантируют бесперебойную и точную работу.

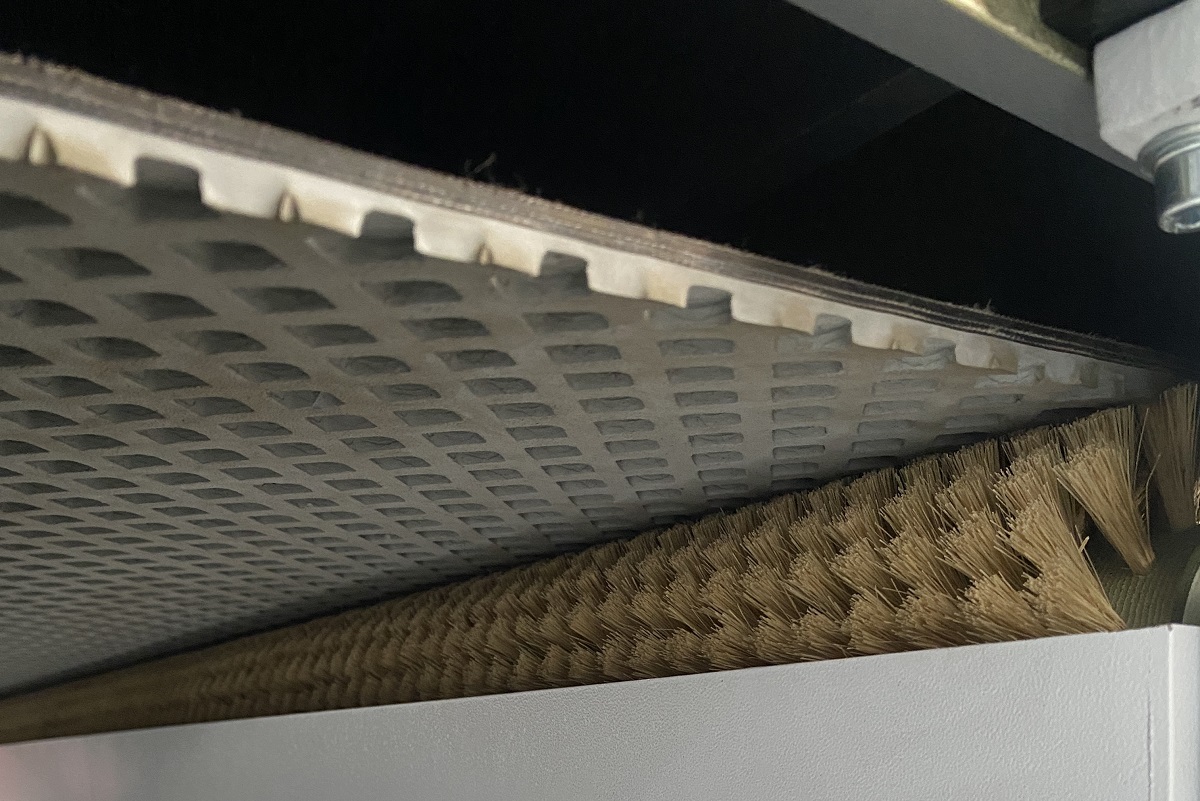

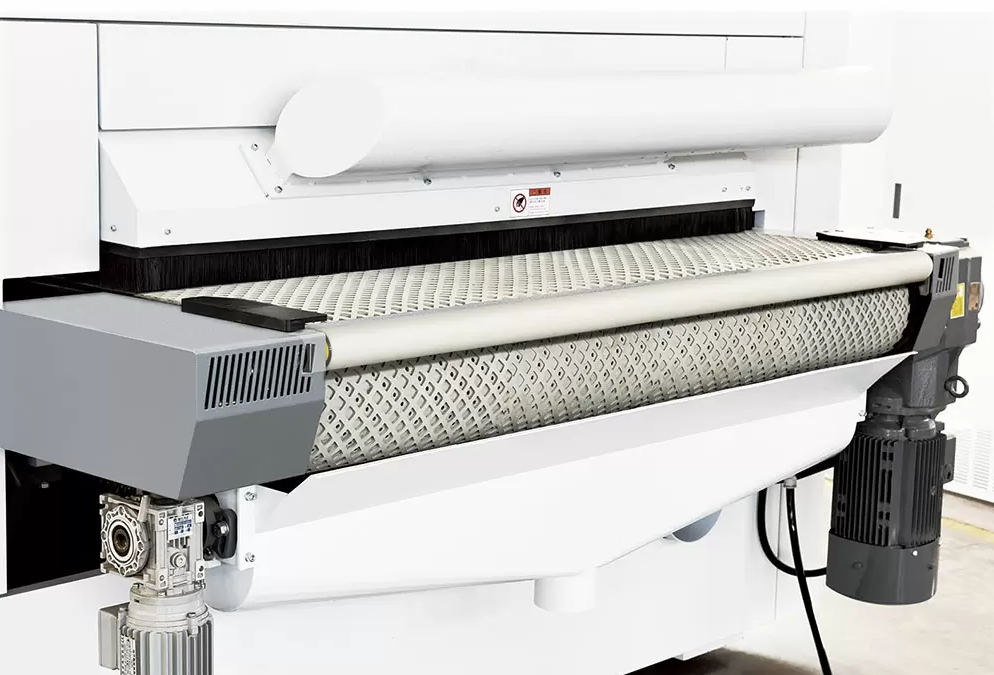

Предназначена для очистки конвейерной ленты в процессе работы. Обеспыливает и очищает от пыли и загрязнений поверхность ленты

Обеспечивает стабильное и бездефектное шлифование за счёт постоянного обеспыливания, что критически важно при работе с мелкоабразивными шлифовальными лентами. Увеличивает срок службы конвейерной ленты

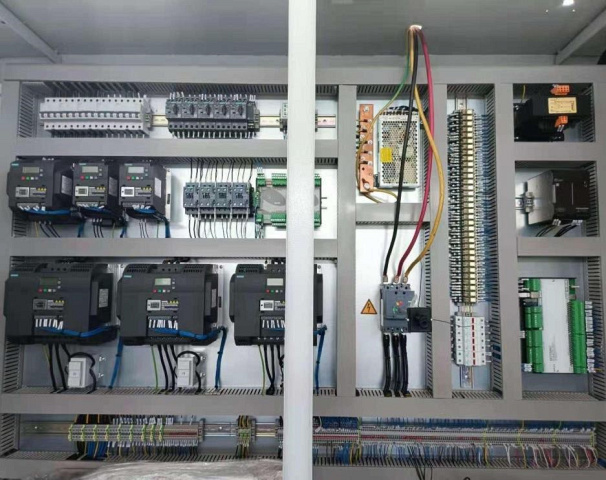

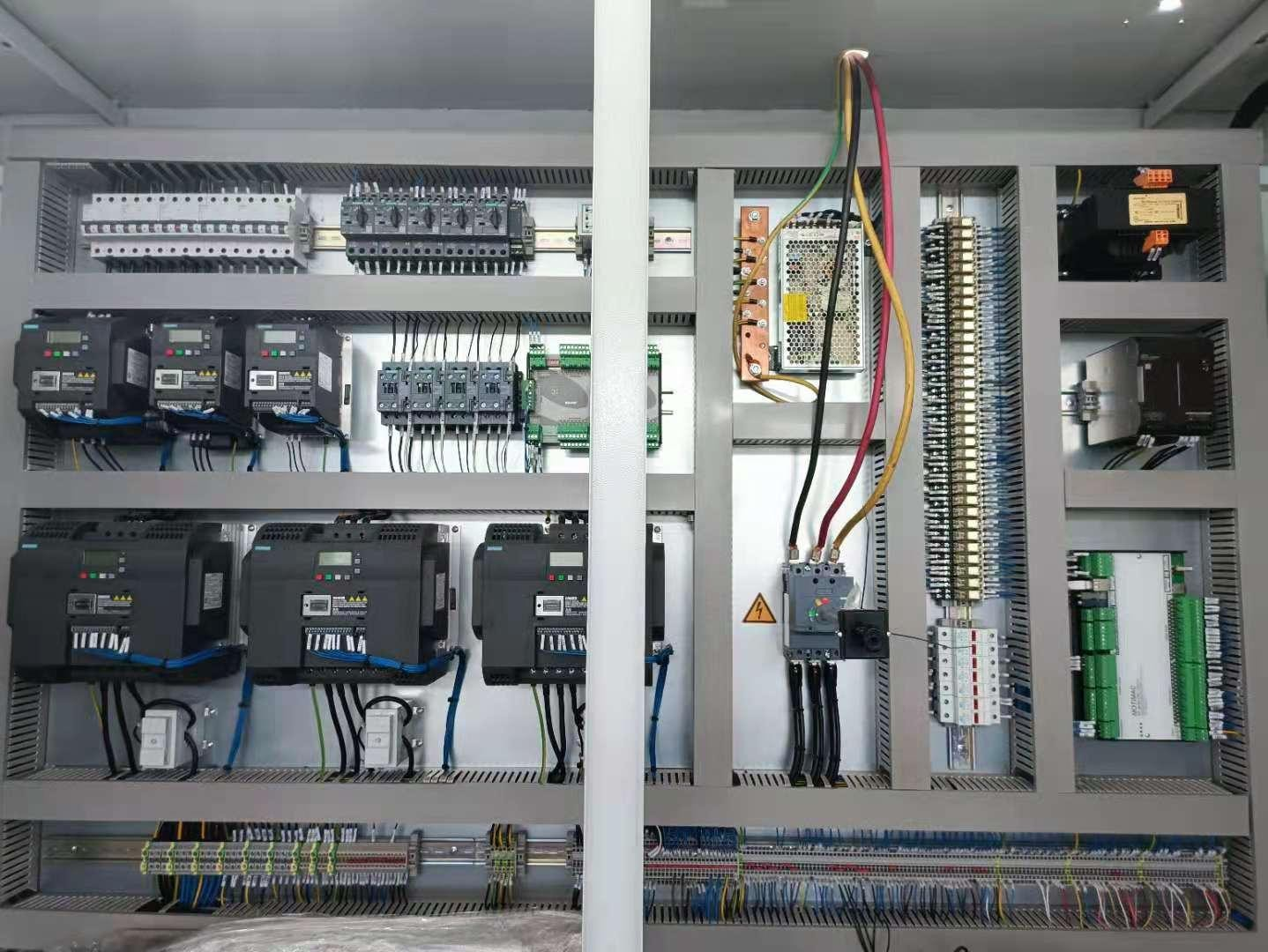

Все электрокомпоненты станка уже в базовой комплектации только от ведущих европейских производителей SIEMENS и АВВ.

Электронная система управления сегментами утюжка (Италия) гарантирует мгновенный отклик, быструю обработку данных и высокую надежность.

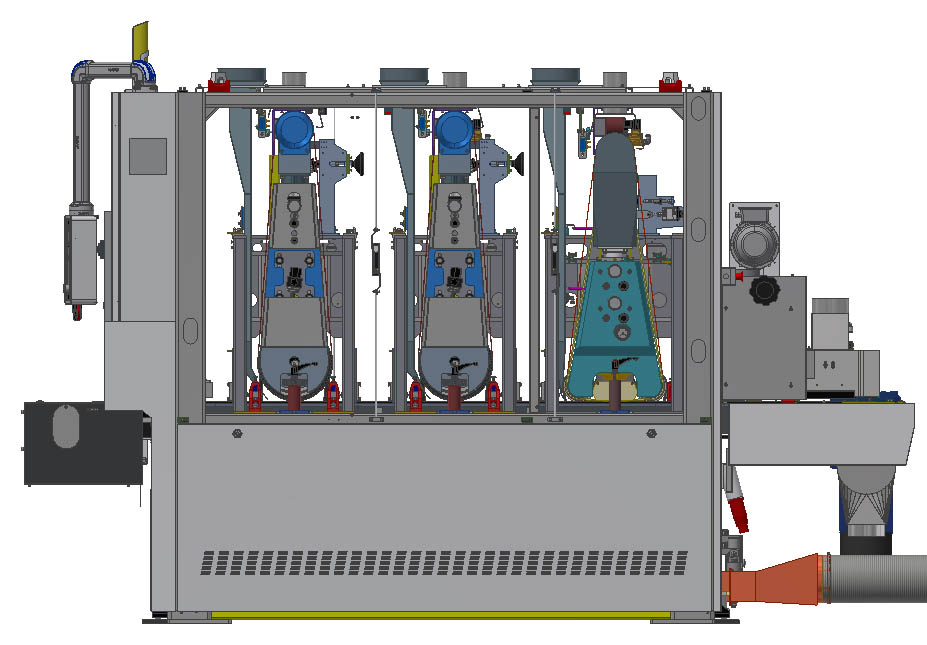

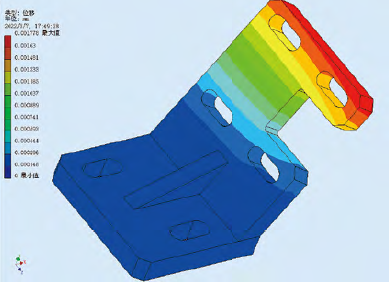

Каждая деталь станка разработана с применением специальных методов проектирования тяжелого оборудования САЕ, поэтому станина и детали станка имеют массивную конструкцию и увеличенный запас надежности.
