Автоматический кромкооблицовочный станок Filato OPTIMA 385

Код товара: МБ 242984
Поделиться
  • Скидка 20% при оплате 100%.
    Срок поставки - 3 месяца.
  • Лидеры продаж оборудования для производства мебели
    Узнать больше
7 900 032
В наличии
Акция действует при 100% оплате.
Срок поставки - 3 месяца
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг Подробнее
Предложим удобный вариант лизинга
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
Filato
Китай
  • Скорость подачи
    13 м/мин
  • Толщина кромочного материала
    0,4 - 3 мм
  • Толщина детали
    10 - 50 мм
  • Общая мощность
    11 кВт
  • Вес
    1300 кг
Преимущества
  • Фрезы с алмазными ножами рабочей высотой 50 мм
  • Автоматическая система смазки направляющих узла торцовки
  • Пульт управления с сенсорным дисплеем
  • Регулируемая пресс-группа (3 ролика)
  • Подсветка внутренней зоны
Модель
OPTIMA 385
МБ 242984
В наличии
ЦЕНА
7 900 032 KZT
Скорость подачи, м/мин
13
Мощность двигателя подачи, кВт
1,5
Обороты двигателя, об/мин
1730
Частота, Гц
60
Толщина кромочного материала, мм
0,4 - 3
Толщина детали, мм
10 - 50
Габариты детали (мин.), мм
350 x 90
Рекомендованная загруженность оборудования
1 смена (8 ч)
Нагрев торца
нет
Регулировка на толщину прижимной балки
механическая
Тип используемых клеев
EVA
Система настройки на толщину кромки
механическая
Параметры фрез, мм
Ø 80 x 20 H50
Мощность двигателя фрезерования, кВт
2 x 1,8
Обороты двигателя, об/мин
12 000
Частота, Гц
200
Пилы торцовки, мм
Ø 115 x 22
Мощность двигателей торцовки, кВт
2 x 0,37
Обороты пил, об/мин
12 000
Частота, Гц
200
Фрезы узла снятия свесов кромки, мм
Ø 75, Z4
Мощность двигателей, кВт
2 x 0,75
Обороты, об/мин
18 000
Частота, Гц
300
Мощность двигателей полировки, кВт
0,18
Обороты двигателя, об/мин
1400
Частота, Гц
50
Диаметр кругов, мм
150 / 22
Диаметр воздуховодов, мм
100
Количество, шт.
2
Производительность, м3
1700
Требуемое давление, Бар
7
Расход воздуха, л/мин
300
Производительность компрессора, л/мин
400
Напряжение, В
380
Общая мощность, кВт
11
Длина, мм
3800
Ширина, мм
1000
Высота, мм
1400
Вес, кг
1300
Назначение

Автоматический кромкооблицовочный станок Filato OPTIMA 385 для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.


Область применения

Автоматический кромкооблицовочный станок Filato OPTIMA 385 идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Облицовка прямолинейных кромок

Конструктивные особенности

Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.

Все элементы конструкции станка также проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ японского производства.

Сборочная линия является окончательным и важным этапом для стабильной работы станка.

Опытные специалисты на профессиональных сборочных линиях, начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

  • Участок контроля качества.
  • Специальное измерительное оборудование.
  • Строгая система контроля качества по важным параметрам станка.

Помогают получить гарантию, что готовые станки, которые производит завод, имеют высокий уровень качества.

Прижимная балка обеспечивает высокую точность и превосходную жесткость.

На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется в ручную и контролируется с помощью счетчика.

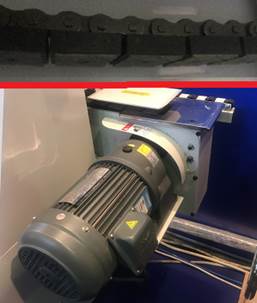

  • Долговечный и надежная конструкция конвейера.
  • Точное перемещение башмаков осуществляется за счет полукруглой направляющей прошедшую специальную термообработку с помощью цепи.
  • Две стальные круглые направляющие крепят поддерживающею опору, которая выдвигается на 600 мм, для заготовок больших размеров.
  • Износостойкие башмаки в сочетании с резиновыми прижимными роликами обеспечивают точную транспортировку заготовок.

Двигатель подачи конвейера:

  • Мощность: 1,5 кВт;
  • Частота: 60 Гц;
  • Скорость вращения: 1730 об/мин.

Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.

Выдвижная опорная рама с направляющими роликами позволяет плавно перемещать габаритные детали.

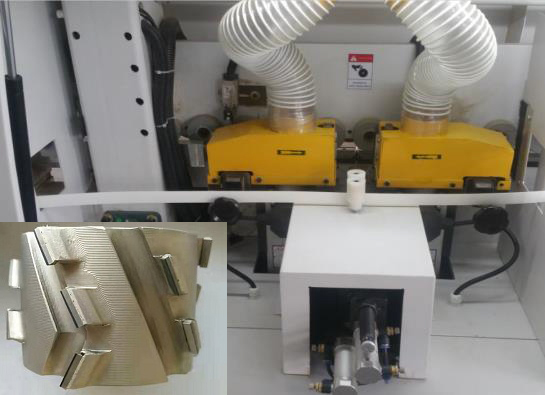

Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали.

  • Мин. размер заготовки с узлом предварительного фрезерования (Длина x Ширина) 350 x 80 мм.
  • Убирает уширение материала от раскроя и влаги.

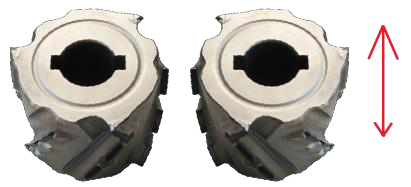

  • Две фрезы с алмазными ножами Ø80 x 20 H50.

Два двигателя противоположного вращение с автоматическим подводом/отводом в зону обработки убавляются с помощью пневмоцилиндра:

  • Мощность: 2 х 1,8 кВт;
  • Частота: 200 Гц
  • Скорость вращения: 12 000 об/мин.

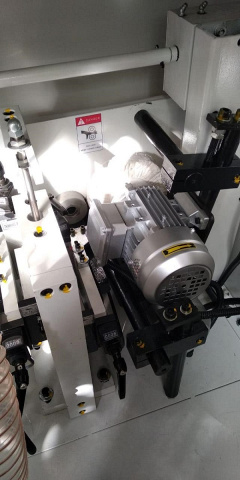

  • Плавная подача кромочного материала в зону нанесения клея.
  • Традиционный способ добавления клея в клеевой бачок, расположен ниже относительно клее наносящего вала.
  • Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
  • Бачок предназначен для горячего клей-расплава EVA с емкостью около 3 л.
  • Чувствительная регулировка подачи клея толщиной для того, чтобы обеспечить рациональное использование клея.

Двигатель привода клеевого вала и подачи кромки:

  • Мощность: 0,37 кВт;
  • Частота: 50 Гц;
  • Скорость вращения: 1400 об/мин.

Встроенная гильотина на пневматическом цилиндре с электрическим переключателем, который рассчитан для высокой производительности.

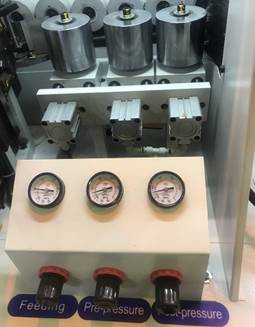

  • Состоит из трех допрессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки.
  • Диаметр до прессовочных роликов 80 мм.
  • Контроль с помощью пневматики отдельным пневмоцилиндром на каждый ролик.
  • Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.
  • Регулировка толщины кромочного материала осуществляется с помощью цифрового счетчика.

  • Линейная направляющая расположена под углом 45°.
  • Автоматическая система смазки направляющих.
  • Точный контроль осуществляется за счет установленного частотного преобразователя.
  • Это обеспечивает долгий срок службы станка.
  • 2 пилы ø 100 х 20Z.

2-двигателя:

  • Мощность: 0,37 кВт;
  • Частота: 200 Гц;
  • Скоростью вращения: 12 000 об/мин;

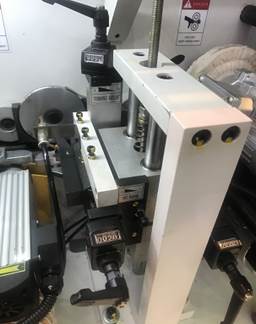

  • Служит для фрезерования верхних и нижних свесов заготовки.
  • Перенастройка на толщину кромочного материала с помощью счетчиков.
  • Круглые копиры для абсолютно точного отслеживания материала.
  • На каждом двигателе установлены фрезы R2.
  • Система аспирации эффективно убирает стружку из зоны обработки.

2 двигателя:

  • Мощность: 0,75 кВт;
  • Частота: 300 Гц;
  • Скорость вращения: 18 000 об/мин.

  • Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
  • Сверху и снизу установлены ножи радиусом R2 (возможно опционально укомплектовать ножами R3).
  • Круглые копиры большого диаметра 100 мм для идеального отслеживания толщины заготовки.
  • Регулировка узла осуществляется с помощью счетчиков.

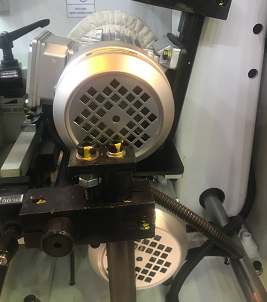

  • Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
  • Обеспечение стабильной работы за счет подключения постоянного питания.

2 двигателя:

  • Мощность: 0,18 кВт;
  • Частота: 50 Гц;
  • Скоростью вращения: 1400 об/мин.

  • Все вытяжные колпаки полностью закрыты.
  • Каждый блок оснащен независимым вытяжным колпаком.
  • Узел предварительного фрезерования.
  • Узел фрезерования свесов.

Система аспирации эффективно убирает стружку из зон обработки и сохраняет чистоту станка.

  • Входное напряжение, 380 В, 50 Гц.
  • Преобразователь частоты Simphoenix e550 с функцией электро-остановки двигателя.
  • Защита от перекоса фаз.
  • Разрешается эксплуатация в диапазоне 0 - 40°.

Подсветка внутренней зоны агрегатов станка.

Удобство обслуживания, настройки агрегатов и отслеживания стабильной работы станка.

  • Отдельно вынесен пульт управления с сенсорным дисплеем.
  • Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
  • Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
  • Отображение процессов и диагностической информации.
  • Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.

Комплектация
Стандартная
Односторонний кромкооблицовочный станок для оклейки прямоугольных заготовок различными кромочными материалами: ПВХ, ABS, акриловые
Нанесение кромочного материала в режимах продольной и поперечной обработки
Узел предварительного фрезерования
2 узла на торцевание свесов
2 узла фрезерования свесов для чистовой обработки
Радиусная цикля
Система аспирации
Скорость подачи: 13 м/мин
Регулировка количества наносимого клея
Транспортная система с цепью, прижимные ролики верхней балки
Магазин подачи рулонного кромочного материала
Пульт управления на передней панели станка
Поддерживающий суппорт для габаритных заготовок
Регулятор сжатого воздуха, влагоотделитель, маслораспылитель
Дополнительная

  • Производительность - 6000 м³/час.
  • Диаметр воздуховодов - 100 мм.
  • Кол-во патрубков воздуховодов - 6 шт.
  • Кол-во мешков накопителей/фильтров - 2/2 шт.
  • Емкость мешков накопителей - 0,6 м³.
  • Мощность электродвигателя - 5,5 кВт.
  • Воздуховод из ПВХ. Ø: 100 мм TEX PVC5-C 6 м.

  • Давление, 10 бар
  • Производительность, 0,573 м³/мин
  • Мощность, 4 кВт
  • Объем ресивера, 100 л

  • Клей расплав FOLLMAN 1851 для облицовывания мебельных кромок на основе ЭВА средненаполненный.
  • Для приклеивания стандартных материалов (в том числе и цельного дерева) на кромки мебели, на кромкооблицовочных станках.
  • Средненаполненный.
  • Высокая начальная прочность.
  • Высокая адгезия.
  • Высокая термостойкость.
  • Тонкий клеевой шов.
  • Упаковка - 25 кг.
