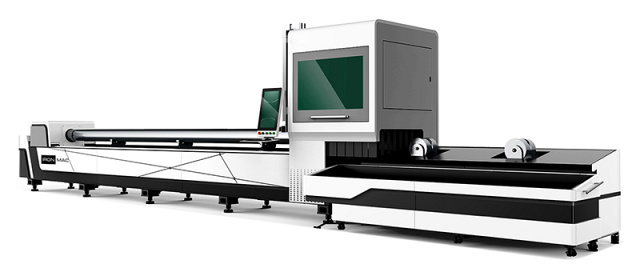

Оптоволоконная установка лазерного раскроя труб IRONMAC T6-230 6000 Вт

Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.

Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.

Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.

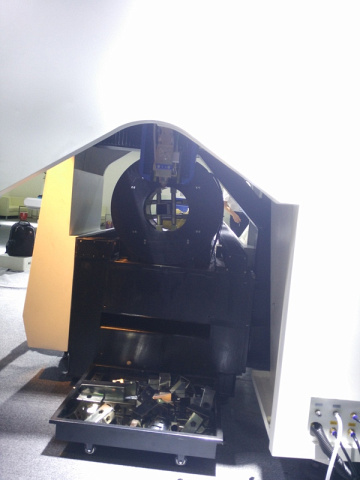

Предназначен для фиксации (зажима) и подачи трубных заготовок в парных роликах. С помощью роликов также происходит центровка заготовки относительно сопла режущей головки. Люнет может иметь несколько типоразмеров: 160, 230 или 350 мм.

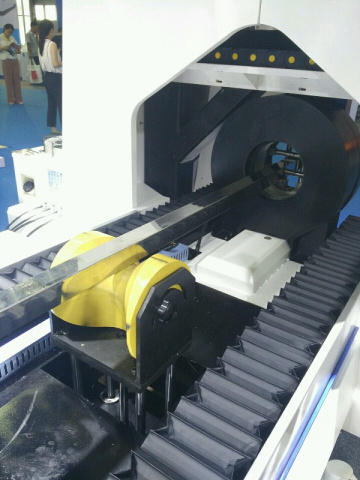

Предназначены для поддержки трубных заготовок во время обработки, подачи и вращения. Количество 2 шт. Имеют сложное сечение для поддержки как круглых, так и профильных труб. По мере подачи трубы и её отрезки, ролики прячутся в станке по мере подхода к ним зажимного патрона.

Raycus (Китай) от 3000 Вт до 6000 Вт
IPG (Германия) от 3000 Вт до 6000 Вт

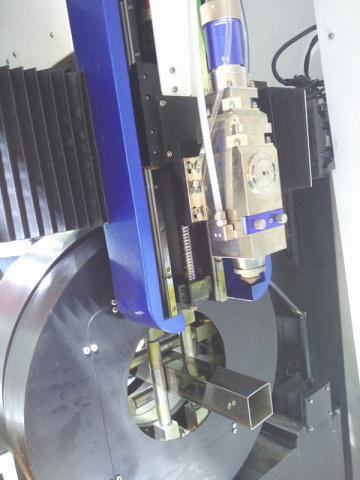

Новое поколение режущих голов с автофокусировкой (BM111 ≤ 3 кВт, BM114 ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.

• ось X 2х850 Вт YASKAWA (Япония)
• ось Y 1х850 Вт YASKAWA (Япония)
• ось Z 1х400 Вт YASKAWA (Япония)

Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.

Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.

Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.

Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.

HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.

Электроника станка: реле, автоматические выключатели, контроллеры осей.

Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.

Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.

Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.

Отслеживает неровности листа по ходу резки изделий - голова повторяет контур неровности, тем самым сохраняя постоянный зазор между головой и поверхностью листа металла.

Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.

Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации – 20 лет.
