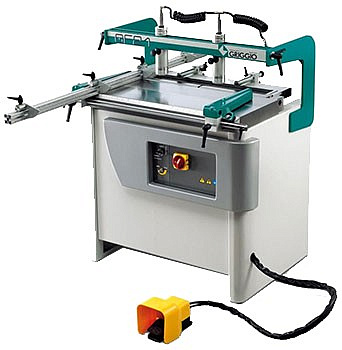

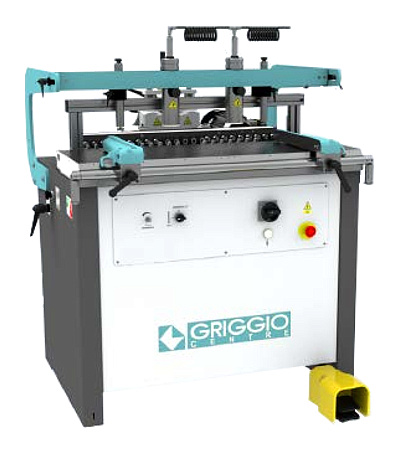

Сверлильно-присадочные станки GRIGGIO. Серия GF
-
Производитель: GRIGGIO
Страна: Италия
-
Кол-во шпинделей: 21 - 35 шт.
Расстояние между крайними шпинделями:
640 - 1088 мм
Макс. глубина сверления: 65 - 85 мм
Система регулировки глубины сверления:
QUICK DEPTH
Узнать цену
Вы выбрали: Сверлильно-присадочные станки GRIGGIO. Серия GF
Заказать лизинговый расчёт
Вы выбрали: Сверлильно-присадочные станки GRIGGIO. Серия GF
Подобрать аналог
Вы выбрали: Сверлильно-присадочные станки GRIGGIO. Серия GF
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Высокоточные сверлильно присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей. Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32мм. При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневмопривода разворачивается на 90o вертикально, при этом обработка ведется снизу. Возможны промежуточные установки наклона.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
На средних и крупных предприятиях по производству корпусной мебели.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- шпинделя снабжены быстросъемными цангами для замены инструмента;
- подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики;
- для быстрой перенастройки глубины сверления применено устройство "QUICK DEPTH";
- В стандартную комплектацию станка входят 5 быстросъемных цанг.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
СВЕРЛЕНИЕ ПО ТОРЦАМ ИЗДЕЛИЯ На фото показано положение шпиндельной головки при вертикальном сверлении; для сверления торца изделия необходимо изменить положение шпиндельной головки на горизонтальное. Пневматические прижимы для быстрого фиксирования заготовки любой толщины приводятся в действие пневмопедалью и исключают необходимость ручной регулировки. |
|
ШИРОКИЕ ВОЗМОЖНОСТИ ШПИНДЕЛЬНОЙ ГОЛОВКИ На фото показано положение шпиндельной головки для сверления под углом 45°. Пневматический наклон шпиндельной головки от 0 до 90° позволяет производить сверление под любым углом, что значительно расширяет ассортимент выпускаемой продукции. |
|
ИСПОЛЬЗУЕМЫЙ ИНСТРУМЕНТ Конструкция шпиндельной головки предполагает использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм (сверла ⌀1,5 - 3 мм используются со специальным переходником). Это позволяет сверлить глухие и сквозные отверстия необходимой глубины и диаметра. |
|
БЫСТРАЯ НАСТРОЙКА ГЛУБИНЫ СВЕРЛЕНИЯ Запатентованное устройство "QUICK DEPTH" является эксклюзивной разработкой производителя и предназначено для быстрой настройки глубины сверления. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| АЛЮМИНИЕВАЯ ЛИНЕЙКА 3000 ММ С 4 УПОРАМИ ФЛАЖКАМИ (2 ЧАСТИ ПО 1500 ММ) |
| ОТКИДНЫЕ БОКОВЫЕ УПОРЫ НА СТОЛЕ |
| 2 ПНЕВМАТИЧЕСКИХ САМОНИВЕЛИРУЮЩИХСЯ ПРИЖИМА |
| 2 ЗАДНИХ БАЗОВЫХ УПОРА С БЫСТРЫМ ПОЗИЦИОНИРОВАНИЕ ДЛЯ СОВМЕЩЕНИЯ ВЕРТИКАЛЬНОГО И ГОРИЗОНТАЛЬНОГО СВЕРЛЕНИЯ |
| ПНЕВМАТИЧЕСКИЙ НАКЛОН СВЕРЛИЛЬНОЙ ГОЛОВКИ 0-90°. С БЛОКИРОВКОЙ В ЛЮБОМ ПОЛОЖЕНИИ И ФИКСАТОРОМ НА 45° |
| УСТРОЙСТВО “QUICK DEPTH” ДЛЯ РЕГУЛИРОВКИ И ПРЯМОГО СЧИТЫВАНИЯ ГЛУБИНЫ СВЕРЛЕНИЯ |
| ШПИНДЕЛИ БЫСТРОГО ЗАЖИМА |
| 5 ШТ. БЫСТРОЗАЖИМНЫХ ВТУЛОК |
| НОРМАТИВ СЕ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| ДОПОЛНИТЕЛЬНЫЙ ПНЕВМАТИЧЕСКИЙ ПРИЖИМ |
| БЫСТРОЗАЖИМНЫЕ ВТУЛКИ-ПАТРОНЫ |
| ДОПОЛНИТЕЛЬНАЯ ЛИНЕЙКА 1500 ММ С 2-МЯ ФЛАЖКАМИ-УПОРАМИ |
| ДОПОЛНИТЕЛЬНАЯ ЛИНЕЙКА 3000 ММ С 4-МЯ ФЛАЖКАМИ-УПОРАМИ |
| УГОЛЬНИК НА СТОЛЕ ДЛЯ СВЕРЛЕНИЯ ПОД 45° |
| УГОЛЬНИК НА СТОЛЕ ДЛЯ СВЕРДЕНИЯ ПОД 90° |
| ФРЕЗЕРНЫЙ УЗЕЛ ДЛЯ ПЕТЕЛЬ TRIMAC (СВЕРЛА НЕ ВХОДЯТ В КОМПЛЕКТ) |
| СВЕРЛА |
| ДОПОЛНИТЕЛЬНЫЕ ФЛАЖКИ-УПОРЫ |
| Модель | GF21 | GF23 | GF27 | GF35 |
| Кол-во шпинделей, шт | 21 | 23 | 27 | 35 |
| Расстояние между двумя крайними шпинделями, мм | 32 | 32 | 32 | 32 |
| Количество сверлильных головок, шт. | 1 | 1 | 1 | 1 |
| Расстояние между двумя внешними шпинделями, мм | 640 | 704 | 832 | 1088 |
| Макс. глубина сверления, мм | 65 | 85 | 85 | 85 |
| Частота вращения шпинделей, об/мин | 2800 | 2800 | 2800 | 2800 |
| Мощность эл/двигателя, кВт | 1,5 | 1,5 | 1,5 | 1,5 (2 двигателя) |
| Рабочее давление, атм | 6 - 8 | 6 - 8 | 6 - 8 | 6 - 8 |
| Габаритные размеры: | ||||
| Длина, мм | 1100 | 1150 | 1200 | 1980 |
| Ширина, мм | 780 | 780 | 780 | 780 |
| Высота, мм | 1300 | 1300 | 1300 | 1300 |
| Вес, кг | 250 | 330 | 360 | 520 |
-
