Фрезерный станок с ЧПУ Beaver. Модель STONE 1325MR

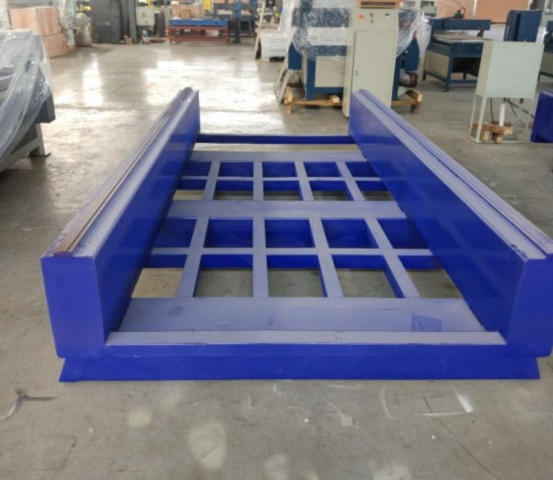

ЖЕСТКАЯ СТАНИНА

Сварная станина изготовлена из стальных труб прямоугольного сечения толщиной 10 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

СТАЛЬНЫЕ ПЛАСТИНЫ РАБОЧЕГО СТОЛА С «Т» ПАЗАМИ

Обеспечивается надежный механический зажим обрабатываемых заготовок. Рабочий стол дополнительно покрыт упрочненным капролоном, а также по бокам обшит листами из нержавейки для защиты рабочего пространства от брызг и пыли, образующихся в процессе обработки.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Сечение направляющих - 25

Производитель – (HIWIN Корея).

КОСОЗУБАЯ ШЕСТЕРНЯ - РЕЙКА ПО ОСЯМ Х И У

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

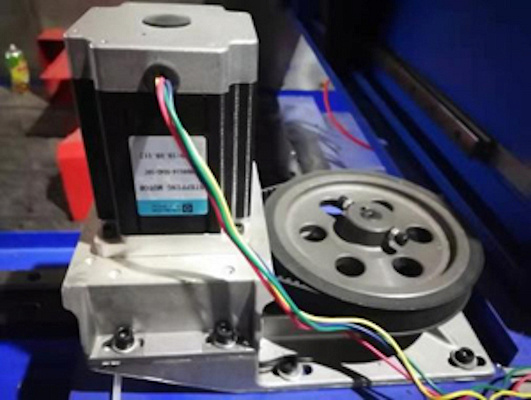

ШАГОВЫЕ ДВИГАТЕЛИ С РЕМЕННЫМ ПРИВОДОМ

Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности.

ШАРИКОВИНТОВАЯ ПАРА ПО ОСИ Z

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

ШПИНДЕЛЬ МОД. GDK125-18-24 5,5 КВТ

Высокая частота вращения (24 000 об/мин) и достаточная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из камня, а также ДСП, МДФ, пластика, акрила и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции.

Охлаждение шпинделя осуществляется за счет внутреннего контура, проходящего через шпиндель. Охлаждение инструмента осуществляется за счет внешних гибких шлангов.

Тип цанги - ER25

Диаметр хвостовика: 4,6,8,10,12

КОНТАКТНЫЙ ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА И ВЫСОТЫ ЗАГОТОВКИ

Предназначен для измерения длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала.

РУЧНАЯ СИСТЕМА СМАЗКИ

Предназначена для периодического смазывания всех подшипников в направляющих в целях увеличения срока службы станка.

ПУЛЬТ УПРАВЛЕНИЯ RICH AUTO A18 / A11 (в зависимости от модели)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.

ТОКАРНЫЙ УЗЕЛ

Позволяет наносить барельефы на тела вращения (балясины, перила, вазы и т.д.)

Хар-ки токарного узла:

• Диаметр - 250 мм
• Длина - 1500 мм

СИСТЕМА ОХЛАЖДЕНИЯ

Система охлаждения станка состоит из 2-х водяных насосов:

• Один насос охлаждает шпиндель и работает в замкнутом цикле

• Второй насос охлаждает инструмент

Оба насоса входят в комплект станка.

ЗИП

Включает в себя:

• набор алмазных фрез


• набор цанг ER-25 для крепления алмазных фрез

• набор гаечных ключей и шестигранников

• набор зажимных струбцин

• набор опорных ножек для установки

• запасные ремни для шаговых двигателей

Пульт управления станком – 1 шт.

Электрический шкаф – 1 шт.
