Токарный станок с ЧПУ КМТ KE50/1500 Fanuc

Код товара: МТ 335877

Китай

Другие модели:

< KE50/1500 HCNC

Макс. диаметр обработки над станиной

500 мм
Макс. длина обработки

1500 мм
Мощность главного привода

7,5 кВт
Вес

2700 кг

Преимущества

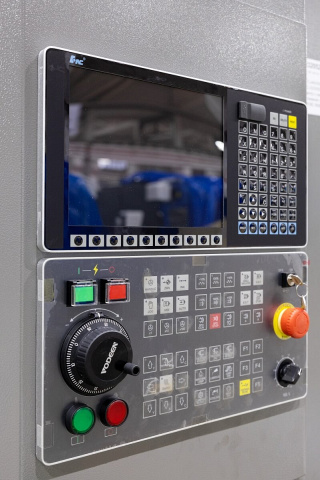

Система ЧПУ FANUC PLUS 0i-TF (Type 5) / H-СNC808Di
3-х диапазонная коробка скоростей (автоматическое переключение)
6-позиционная револьверная головка
Диаметр отверстия в шпинделе 82 мм

Назначение

Токарный станок с ЧПУ КМТ KE50/1500 предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование.

Обрабатываемый материал:

сталь;
чугун;
легированные сплавы (нержавейка);
цветные металлы и легкие сплавы.

Использование системы ЧПУ позволяет изготавливать детали со сложной конфигурацией, значительно увеличивает серийность производства, повышает эффективности обработки и снижает влияние человеческого фактора.

Область применения

Токарный станок с ЧПУ КМТ KE50/1500 нашел широкое применение в машиностроительном производстве. В основном используется при мелко- или среднесерийном изготовлении деталей, в ремонтных мастерских, в основных цехах механической обработки.

Тяжелая промышленность

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

Схемы обработки

Осевое сверление

Развёртывание

Наружное (проходное) точение

Конструктивные особенности

Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки.

Приспособление для крепления заготовки (при обработки в центрах) и для крепления инструментов, таких как метчик, плашка при нарезании резьбы, сверл или сверлильного патрона при сверлении отверстий.

Патрон применяется для зажатия заготовки в процессе обработки, в зависимости от модели станка 3-х кулачковый патрон поставляется диаметром 160 мм, 200 мм, 250 мм, 320 мм, 400 мм.

Проверка станков серии CKE перед отгрузкой посредством приборов Renishaw.

6-ти позиционная револьверная головка

тип - замкнутый;
количество осей управления – 2 + шпиндель (2D);
автоматические циклы резания одновременно по двум координатам;
учет времени обработки и счетчик деталей;
программирование деталей и радиуса;
память на 63 программы, таблица инструментов на 64 позиции.

промышленная система ЧПУ;
LCD монитор 10,4 дюймов;
+ 2-3 оси управления (память 8G);
внешний модуль ПЛК и ввода-вывода;
поддержка высокоточного кодирования;
поддержка полностью замкнутого контура управления;
8000 об/мин высокоскоростное жесткое нарезание резьбы;
поддержка протокола шины NCUC, M3, Ethercat.

Комплектация

Стандартная

Система ЧПУ FANUC 0i-TF(5)/ H-СNC808Di

6-позиционная револьверная головка

Система подачи СОЖ через револьвер

3-кулачковый механический патрон Ø 250 мм

Бесступенчатое регулирование скорости вращения шпинделя

Комплект каленых кулачков

Комплект мягких кулачков

Ручная задняя бабка

Вращающийся задний центр

Неподвижный люнет Ø 10-200 мм

Подвижный люнет Ø 20-100 мм

Местное освещение рабочей зоны

Теплообменник электрошкафа

Автоматическая система смазки направляющих и ШВП

Кабинетная защита зоны обработки

Передача информации через порт RS-232

Руководство по эксплуатации на русском языке

Диаграммы мощности и крутящего момента шпинделя

KE50/1500 7,5 кВт Fanuc

KE50/1500 7,5 кВт H-CNC

Модель

KE50/1500 Fanuc

МТ 335877

В наличии

ЦЕНА

22 768 993 KZT

Макс. диаметр обработки над станиной, мм

500

Макс. диаметр обработки над суппортом, мм

280

Макс. длина обработки, мм

1500

Макс. диаметр прутка, мм

По оси X, мм

250

По оси Z, мм

1430

Ускоренные перемещения по осям X / Z, м/мин

4 / 8

Ширина направляющих, мм

400

Конус

1:20

Диаметр отверстия шпинделя, мм

Диаметр патрона, мм

250

Исполнение патрона

механика

Тип фланца шпинделя

D8 (ISO 702/III)

Количество диапазонов вращения шпинделя

Мощность главного привода, кВт

7,5

Макс. частота вращения шпинделя, об/мин

2200

Система ЧПУ

Fanuc

Станина

цельнолитая станина (чугун)

Приводной инструмент

нет

Ось Y

нет

Диапазон поперечной подачи по оси X, мм/об

1 - 4000

Диапазон продольной подачи по оси Z, мм/об

1 - 6000

Точность позиционирования по осям X / Z, мм

0,018 / 0,026

Повторяемость по осям X / Z, мм

0,06 / 0,014

Исполнение

ручная

Конус пиноли задней бабки

MT5

Выдвижение пиноли задней бабки, мм

150

Диаметр пиноли задней бабки, мм

Количество инструментов, шт.

Размер сечения державки резца, мм

25 х 25

Размер сечения державки расточного инструмента, мм

Ø 32

Длина, мм

3330

Ширина, мм

1750

Высота, мм

1620

Вес, кг

2700
