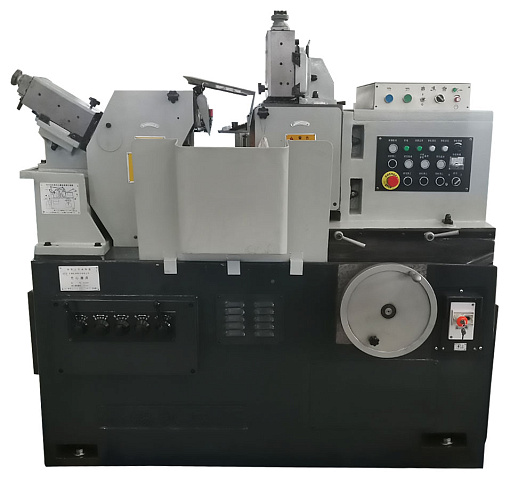

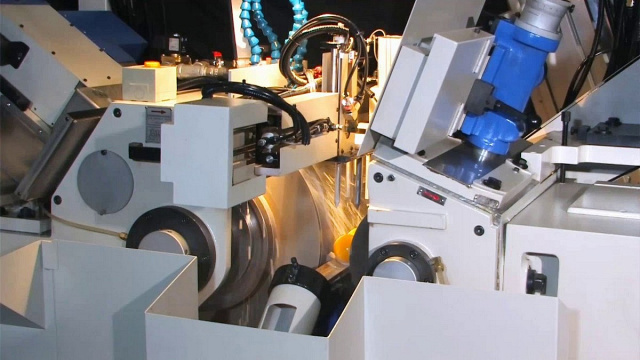

Бесцентрово-шлифовальные станки UNIVEQ UCG-4015

Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
UNIVEQ
Китай
Модели серии:
UCG-4015

Диапазон шлифуемых Ø: 5 - 50 мм

Гидродинамические подшипники шпинделя

Бесступенчатая регулировка скорости вращения подающего круга:

20 - 200 об/мин

Мин. подача круга: 0,002 мм

Угол поворота подающего круга: +3° ⁓ -1°

Без ЧПУ

Преимущества
  • Станина из чугуна марки FC-30
  • Высокая точность и производительность
  • Шероховатость 0,32 Ra
  • Обработка деталей с конусом менее 1:20
Назначение

Бесцентровым шлифованием * на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью.

Бесцентровым врезным шлифованием обрабатывают:

  • детали с цилиндрической формой;
  • конической формой;
  • сферической и фасонной поверхностями;
  • ступенчатые валики;
  • заготовки для концевого режущего инструмента;
  • детали с разобщенными поверхностями.

При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск.


* Во время обработки ось вращения детали по факту находится выше обоих абразивных кругов, поэтому данную технологию называют бесцентровой.

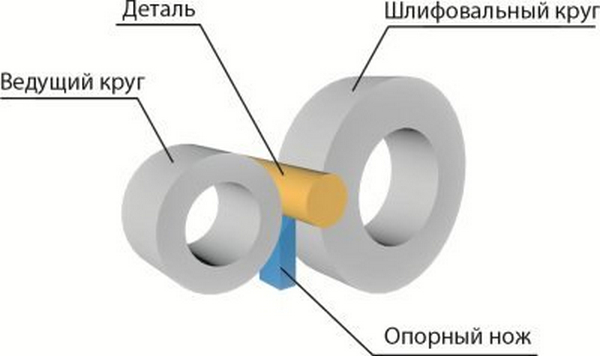

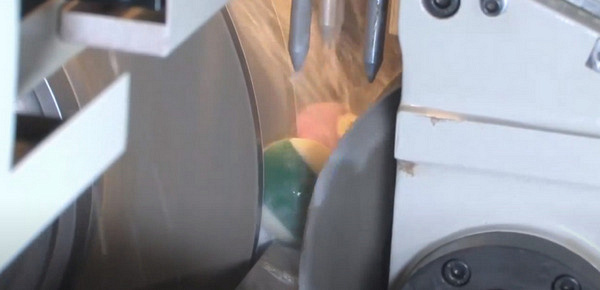

Заготовка размещается между двумя вращающимися абразивными кругами, а нижняя её часть опирается на специальный поддерживающий нож.

Один круг - направляющий вращается вокруг своей оси достаточно медленно (скорость - около 10-20 м/мин).
Другой круг - обрабатывающий - очень быстро (порядка 30-40 м/мин).

Область применения

Бесцентровые шлифовальные станки эффективно применяют при обработке цилиндрических деталей малого и среднего диаметров без ограничения длины, либо тонкостенных цилиндрических деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.).

Так же станки подходят для обработки конических деталей с конусом менее 1:20. В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки.

Получаемые изделия

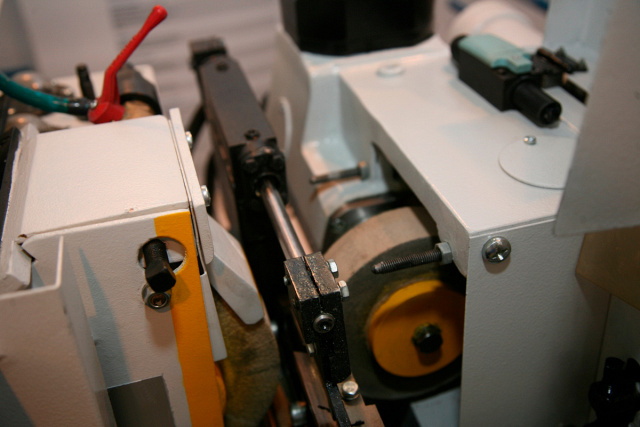

Конструктивные особенности

Разработана с учетом максимальной жесткости и виброустойчивости. Станина изготавливается из высококачественного чугуна марки FC-30, проходит термообработку и выдержку для снятия внутренних напряжений перед механической обработкой.

Установлен на гидродинамических подшипниках с обеспечение подачи масла под высоким давлением. За счет подачи масла под давлением на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя.

Установлен на подшипниках скольжения. Регулировка скорости вращения круга осуществляется бесступенчато. Опционально станок можно укомплектовать оснасткой для врезного шлифования.

Комплектация
Стандартная
Шлифовальный круг + фланец (установлен на станке)
Ведущий круг + фланец (установлен на станке)
Съемник круга
Крюк для подъема / опускания шлиф. круга

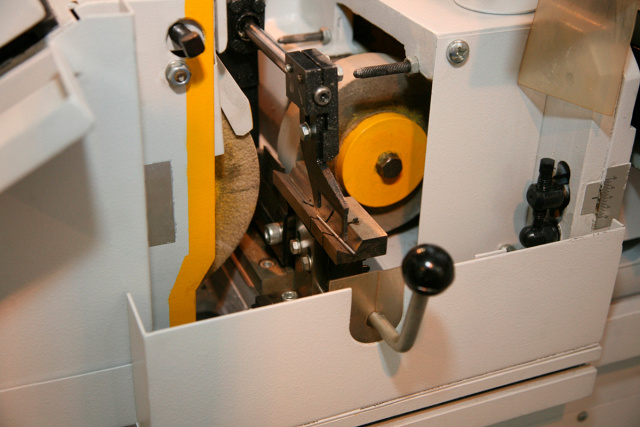

Суппорт для сквозного шлифования + опорный нож
Алмазный инструмент для правки круга
Желоба для загрузки и выгрузки заготовок, 2 шт.
Стандартная система охлаждения с помпой
Защита от брызг СОЖ
Гидравлическая станция
Освещение рабочей зоны
Набор инструмента для наладки станка
Набор ЗИП
Инструкция по эксплуатации станка
Проверочный сертификат
Упаковочный лист
Преимущества бесцентрового шлифования
  • возможность шлифования деталей очень малого диаметра и большой длины, а также деталей, не имеющих центровых отверстий;
  • шлифование деталей с большими подачами, благодаря большой жесткости станков и наличия опоры по всей длине, подвергающейся давлению шлифовального круга;
  • простота обслуживания станков, не требующая рабочих высокой квалификации;
  • простота встраивания в автоматические линии. Погрешности, получающиеся от неточности подачи круга или от его износа, в два раза меньше, чем на центровых станках, так как они относятся не к радиусу, а к диаметру детали.

Во время бесцентровой шлифовки на станке UNIVEQ заготовка механически не зажата, поэтому она не нуждается в углублениях, направляющих или шпиндельных головках на концах.

Вместо этого заготовка поддерживается в шлифовальном станке по ее собственному внешнему диаметру опорным ножом и ведущим кругом. Заготовка вращается между высокоскоростным шлифовальным кругом и более медленным (ведущим) колесом регулирования скорости с меньшим диаметром.
