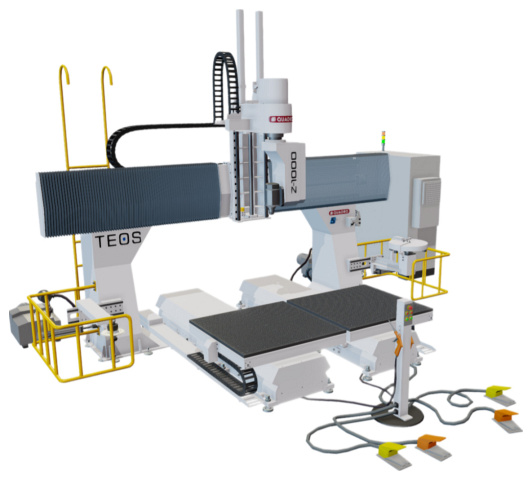

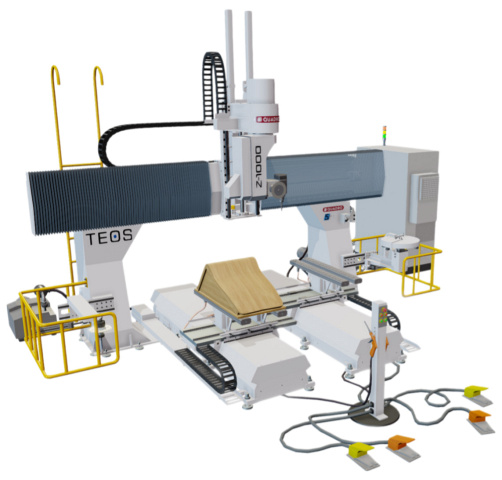

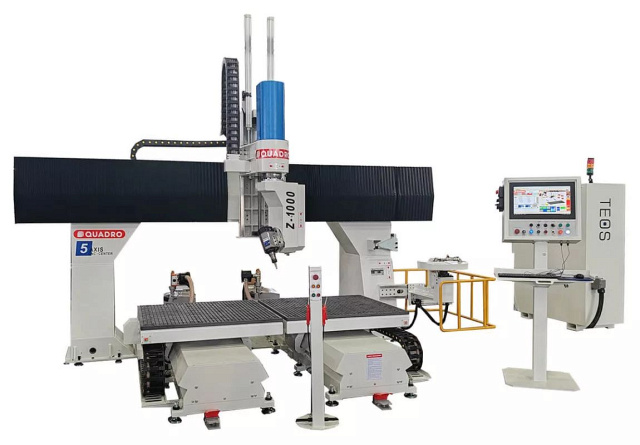

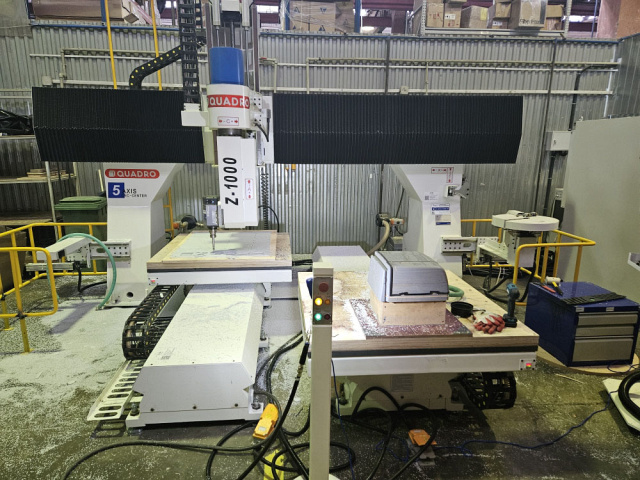

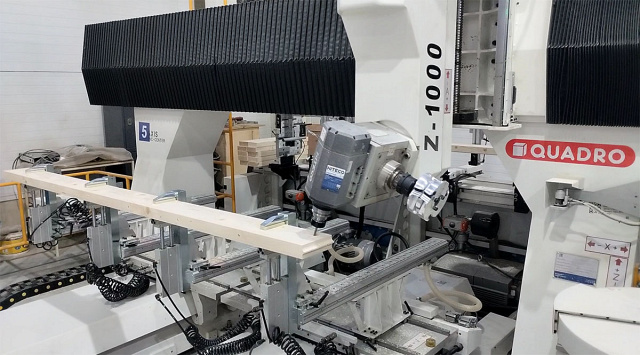

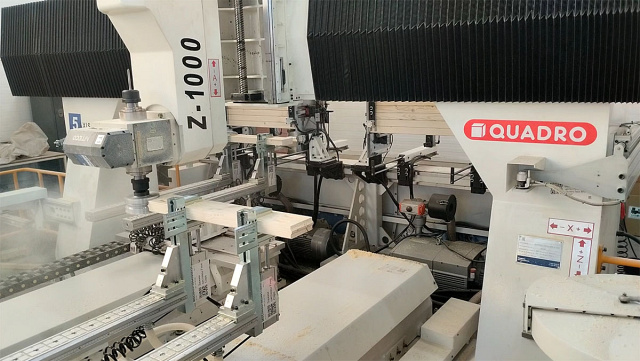

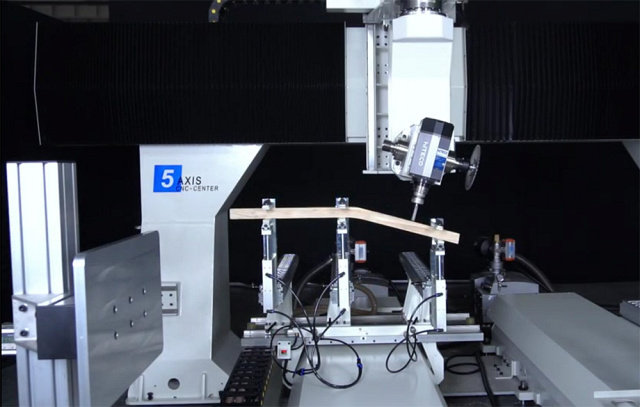

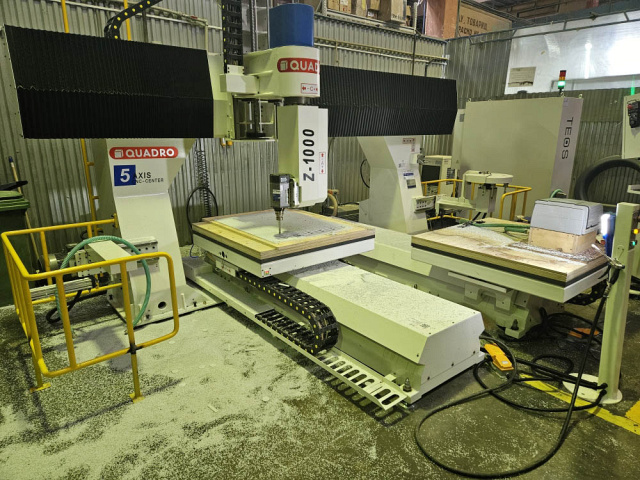

Пятиосевые обрабатывающие центры QUADRO TEOS Z-1000 ATC 2+1 и ATC (ONE HITECO)
Тайвань
Диапазон перемещения осей, мм:
X - 3050, Y - 2200, Z - 1000
Шпиндель: 7,5 + 12; 13,5 кВт
Частота вращения: 24 000 об/мин

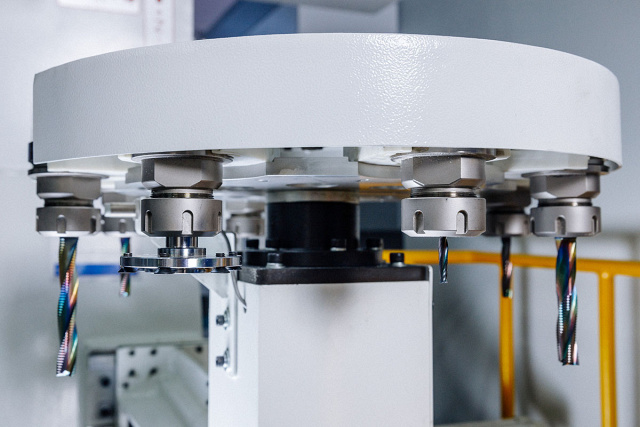

Смена инструмента: ручная + автоматическая; автоматическая
Тип рабочего стола:

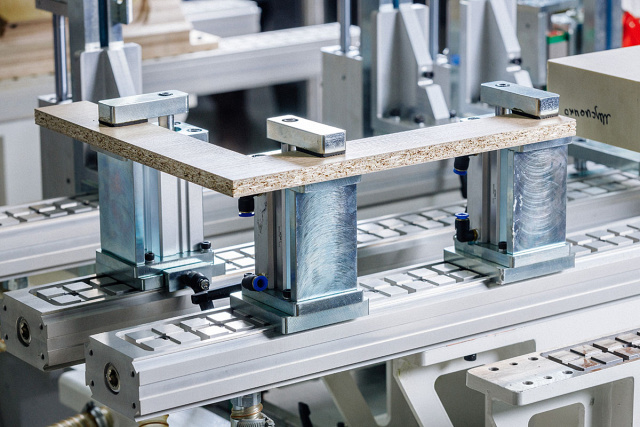

вакуумные траверсы с пневмоподготовкой и отверстиями для механического крепления
Плоские столы FLAT с вакуумной подготовкой и отверстиями для механического крепления
Загрузка материала: ручная
Стойка управления: OSAI
Вес: 6000 кг
Преимущества

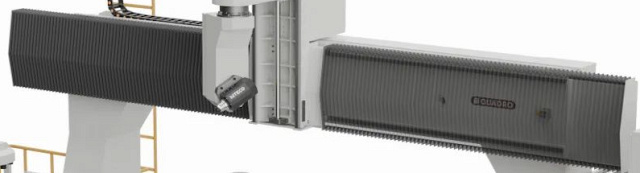

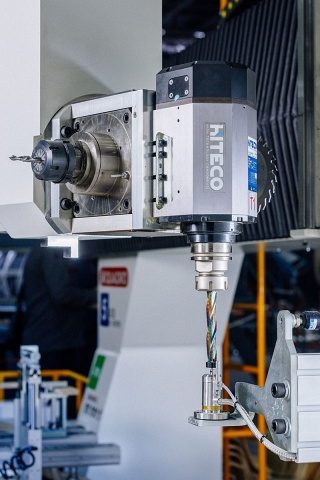

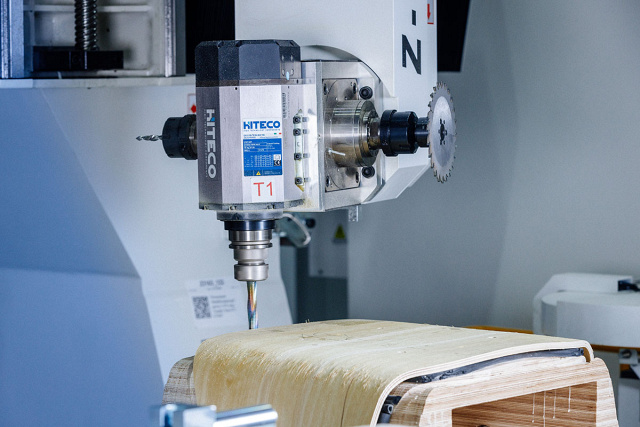

- Высокооборотистый шпиндель с автоматической сменой инструмента HITECO (Италия)
- Увеличенная высота обработки для самых высоких изделий
- Ход по оси Z увеличен до 1000 мм
- Ход по оси Y увеличен до 2200 мм
- Перемещение по осям X, Y, Z обеспечивается шарико-винтовыми парами с предварительным натягом гайки ШВП
Модель
TEOS Z-1000 ATC (2+1)
TEOS Z-1000 ATC (ONE HITECO)
«X», мм
3050
3050
«Y», мм
2200
2200
«Z», мм
1000
1000
«A», °
360 ( +/- 180)
360 (+/- 180)
«С», °
800 (±400)
800 (±400)
«X, Y / Y1», м/мин
40
40
«Z», м/мин
30
30
«A, C», об/мин
22,5
22,5
Кол-во независимых рабочих столов, шт.
2
2
Для траверсных столов: кол-во траверс на каждом столе / всего, шт.
2 / 4
плоские столы FLAT
Макс. зона обработки X x Y, мм
2700 x 2200
2700 x 2200
Макс. площадь поддержки: каждого стола / двух столов, мм
1130 x 1130 / 1130 x 2300
1130 x 1130 / 1130 x 2300
Макс. высота заготовки с учетом установленного инструмента, мм
618
766
Вылет инструмента без уменьшения максимальной высоты заготовки, мм
141
141
Количество вакуумных насосов, шт.
2
2
Производительность каждого вакуумного насоса, м³/ч
160
160
Мощность каждого вакуумного насоса, кВт
5,5
5,5

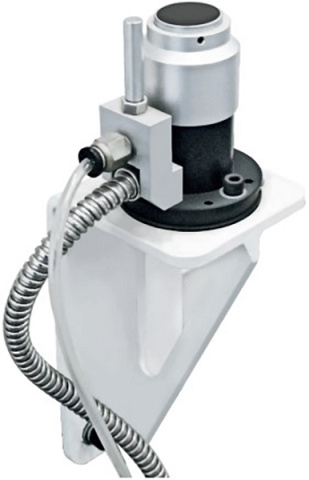

Датчик автоматического измерения инструмента
В комплекте
В комплекте
Занесение параметра коррекции длины инструмента в систему ЧПУ
Автоматическое
Автоматическое
Модификация
ATC 2 + 1
ATC (ONE HITECO)
Кол-во шпинделей и инверторов к ним, шт.
2
1
Рабочая частота вращения шпинделей, об\мин
до 24 000
до 24 000
Тип охлаждения шпинделей
Воздушное + жидкостное (промышленный чиллер в комплекте)
Жидкостное (промышленный чиллер в комплекте)
Мощность шпинделей, кВт
7,5 + 12
13,5

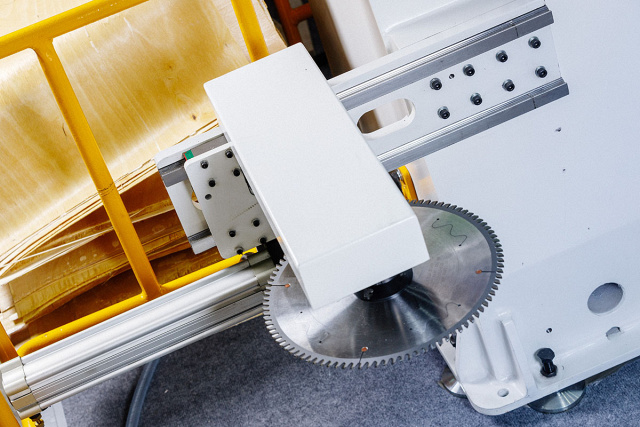

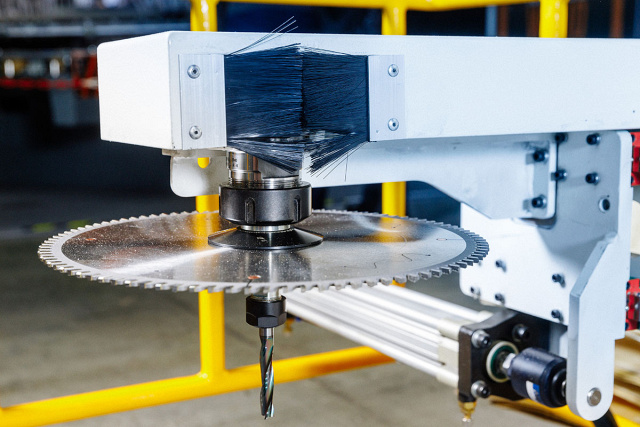

Смена инструмента
Ручная + автоматическая
Автоматическая

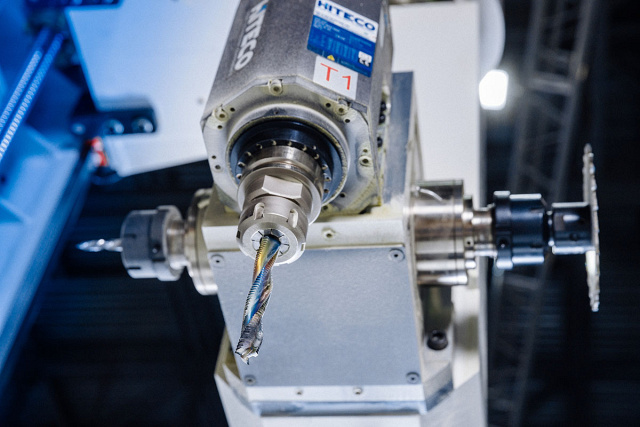

Тип фиксации инструмента
Цанги ER-40 x 2 + HSK-63F
HSK-63F, Цанги ER-40
Кол-во одновременно установленных инструментов на голове, шт.
3
1
Постпроцессор на выбор для следующего программного обеспечения:
AlphaCAM, SolidCAM, Power Mill
AlphaCAM, SolidCAM, Power Mill
Система ЧПУ и интерфейс оператора
OSAI (Италия) + Промышленный ПК на базе Windows
OSAI (Италия) + Промышленный ПК на базе Windows

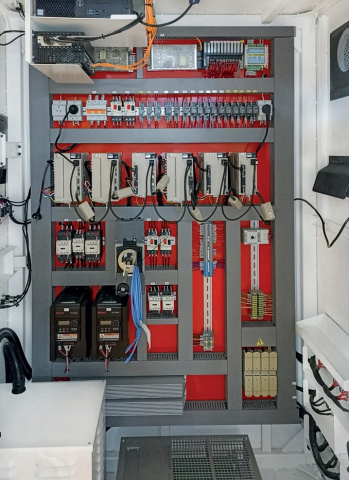

Электрокомпоненты
SCHNEIDER ELECTRIC (Франция)
SCHNEIDER ELECTRIC (Франция)
Сервоприводы с абсолютными энкодерами
YASKAWA (Япония)
YASKAWA (Япония)
Высокоточные безлюфтовые редукторы по осям «A, C»
NABTESCO (Япония)
NABTESCO (Япония)
ШВП по осям «X, Y, Z»
ABBA LINEAR TECH (Тайвань)
ABBA LINEAR TECH (Тайвань)
Линейные направляющие и подшипники по всем осям
HIWIN (Тайвань)
HIWIN (Тайвань)
Пневмокомпоненты
AIRTAC (Тайвань)
AIRTAC (Тайвань)

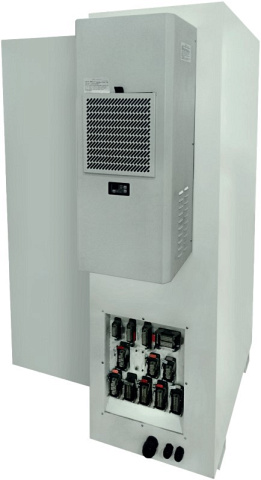

Промышленный кондиционер для электрошкафа
В комплекте
В комплекте
Беспроводной пульт ручного управления и фронтальная стойка оператора
В комплекте
В комплекте
Автоматическая система смазки и ящик ЗИП
В комплекте
В комплекте
Расширенная тех документация на русском языке
В комплекте
В комплекте
Ящик
В комплекте
В комплекте
Электрошкаф, мм
700 x 1000 x 2000
700 x 1000 x 2000
Длина, мм
5500
5500
Ширина, мм
4532
4532
Высота, мм
3670
3670
Вес, кг
6000
6000
