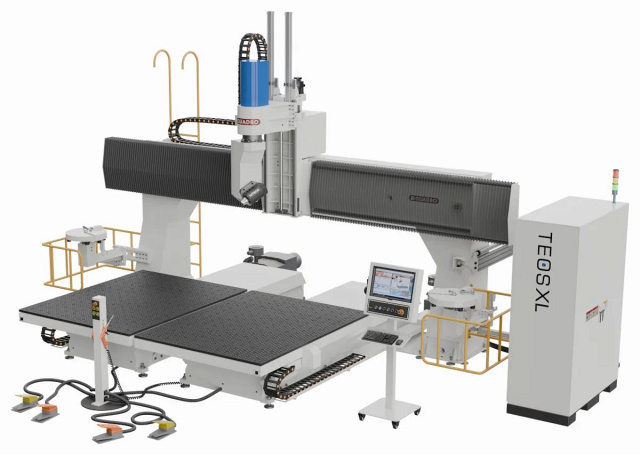

Пятиосевой обрабатывающий центр QUADRO TEOS XL FLAT ATC
Тайвань
Модели серии:
TEOS XL FLAT ATC
Диапазон перемещения осей, мм:
X - 4000, Y - 2500, Z - 1000
Шпиндель: 11 / 13,5 кВт
Частота вращения: 24 000 об/мин
Смена инструмента: автоматическая
Тип рабочего стола:
Плоские столы с вакуумной подготовкой и резьбовыми отверстиями для крепления заготовки
Загрузка материала: ручная
Стойка управления: OSAI
Вес: 8500 кг
Преимущества
- Тяжелый станок для работы с крупногабаритными изделиями на высоких режимах резания
- Увеличенная скорость перемещения по осям до 40 м/мин
- 3D визуализация для исключения столкновений
- Максимальная зона обработки 3700 x 2500 x 940 мм
- Высокооборотистый шпиндель с автоматической сменой инструмента HITECO (Италия)
Модель
TEOS XL FLAT ATC
«X», мм
4000
«Y», мм
2500
«Z», мм
1000
«A», °
360 (±180)
«С», °
800 (±400)
«X, Y / Y1», м/мин
40
«Z», м/мин
30
«A, C», об/мин
22,5
Кол-во независимых рабочих столов, шт.
2
Тип рабочего стола
FLAT
Макс. зона обработки X x Y, мм
3700 x 2500
Макс. площадь поддержки: каждого стола / двух столов, мм
1530 x 2000 / 3060 x 2000
Грузоподъемность рабочего стола с равномерно распределенной на весь стол нагрузкой, кг
1200
Макс. высота заготовки, мм
941
Количество вакуумных насосов, шт.
2
Производительность каждого вакуумного насоса, м³/ч
160
Мощность каждого вакуумного насоса, кВт
5,5
Датчик автоматического измерения инструмента
В комплекте
Занесение параметра коррекции длины инструмента в систему ЧПУ
Автоматическое
Модификация
ATC (ONE HITECO)
Кол-во шпинделей и инверторов к ним, шт.
1
Рабочая частота вращения шпинделей, об\мин
24 000
Тип охлаждения шпинделей
Жидкостное
Мощность шпинделей (S1 / S6), кВт
11 / 13,5
Крутящий омент шпинделя (S1 / S6), Нм
8,8 / 10,7
Смена инструмента
Автоматическая
Тип фиксации инструмента
HSK-63F, ER40
Кол-во одновременно установленных инструментов на голове, шт.
1
Количество, шт.
2
Тип
Карусельный
Кол-во позиций, шт.
8
Кол-во патронов HSK-63F в комплекте, шт.
10
Кол-во цанг ER16-ER40 в комплекте, шт.
20
Постпроцессор на выбор для следующего программного обеспечения:
AlphaCAM, SolidCAM, Power Mill
Система ЧПУ и интерфейс оператора
OSAI (Италия) + Промышленный ПК на базе Windows
Электрокомпоненты
SCHNEIDER ELECTRIC (Франция)
Сервоприводы с абсолютными энкодерами
YASKAWA (Япония)
Высокоточные безлюфтовые редукторы по осям «A, C»
NABTESCO (Япония)
ШВП по осям «Y, Z»
ABBA LINEAR TECH (Тайвань)
Линейные направляющие и подшипники по всем осям
HIWIN (Тайвань)
Косозубая рейка-шестерня по оси «X»
WITTENSTEIN (Германия)
Пневмокомпоненты
AIRTAC (Тайвань)
Промышленный кондиционер для электрошкафа
В комплекте
Беспроводной пульт ручного управления и фронтальная стойка оператора
В комплекте
Автоматическая система смазки и ящик ЗИП
В комплекте
Расширенная тех документация на русском языке
В комплекте
Ящик
В комплекте
Электрошкаф, мм
700 x 1000 x 2000
Точность позиционирования по X, Y, Z, мм/м
± 0,05
Повторяемость по осям X / Y / Z, мм/м
± 0,02
Длина, мм
6500
Ширина, мм
4500
Высота, мм
3600
Вес, кг
8500
