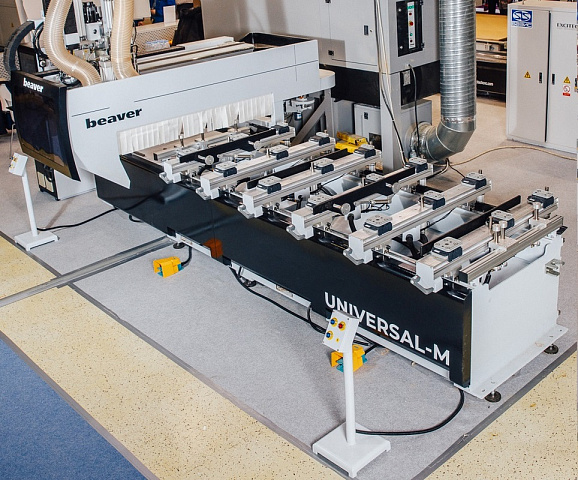

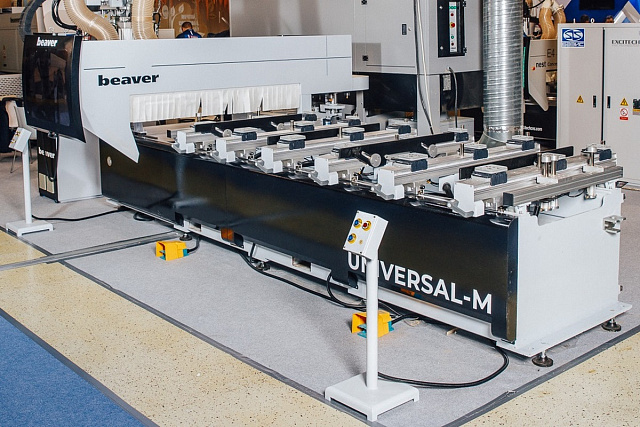

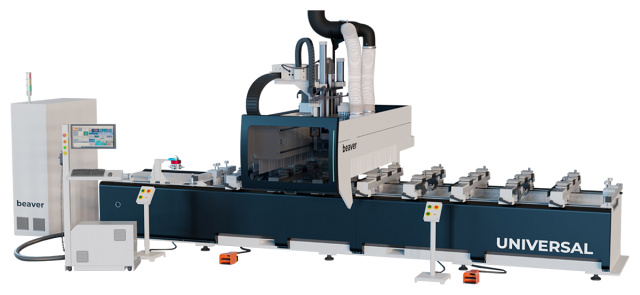

Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M, Universal-L, Universal-XL
Код(ы)
товара: ЧП 175211
Зона обработки, мм:
X – 3060 - 5200, Y – 1260, Z – 100
Мощность шпинделя: 12 кВт
Макс. частота вращения: 24 000 об/мин
Смена инструмента: автоматическая
Вес: 4690 - 6310 кг
Преимущества
- Работа в маятниковом режиме

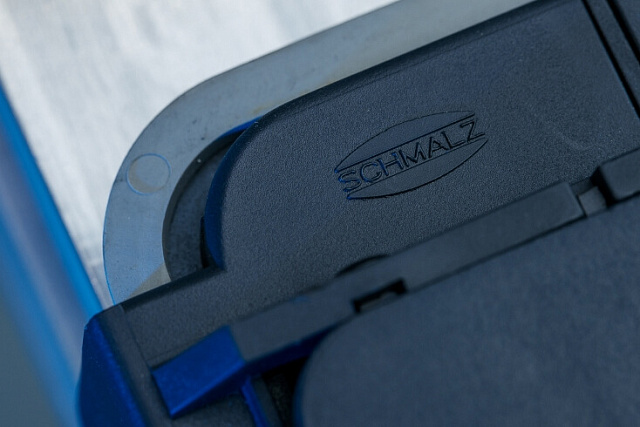

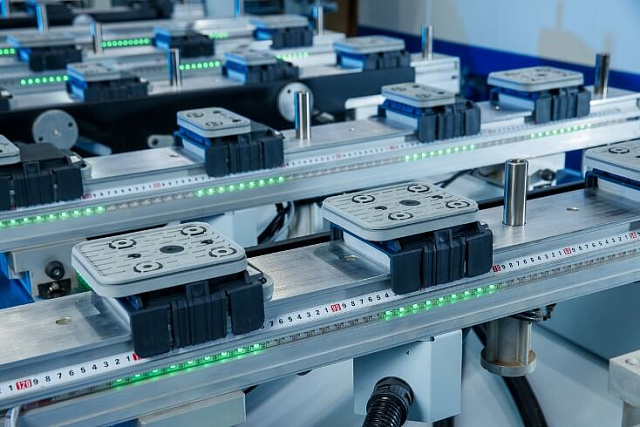

- Вакуумная система Schmalz

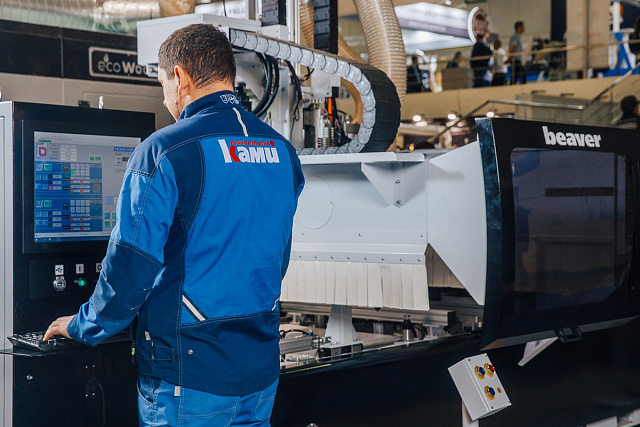

- Стойка управления OSAI
- Универсальный станок под любые задачи

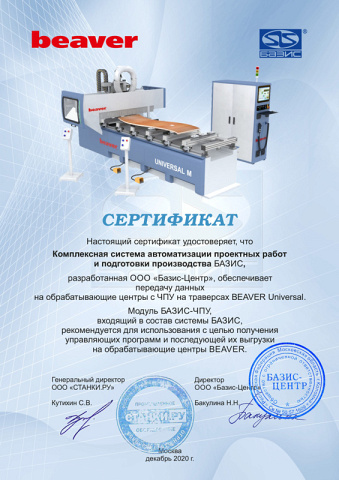

- Работа с Базис-мебельщик

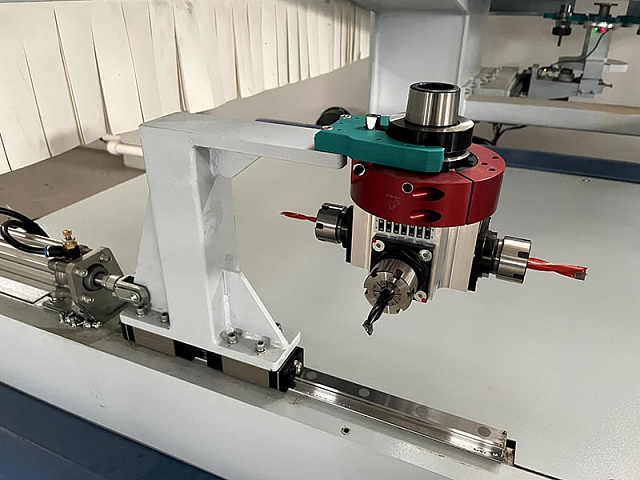

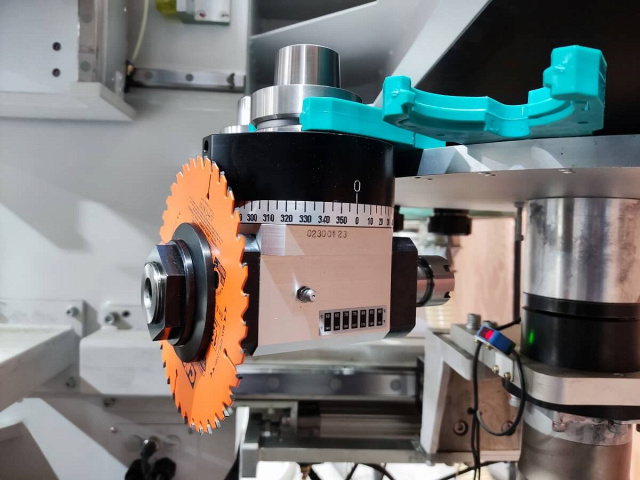

- Возможность установки 4-й оси «С»
- Широкий выбор опций
Модель
UNIVERSAL-M
ЧП 175211
UNIVERSAL-L
UNIVERSAL-XL
ЦЕНА
39 202 543 KZT
Размер зоны обработки, мм
3060 x 1260
4300 x 1260
5200 x 1260
Тип рабочего стола
Система перемещающихся траверс Schmalz
Система перемещающихся траверс Schmalz
Система перемещающихся траверс Schmalz
Тип передачи по осям X, Y
Шестерня-рейка (косозубая)
Шестерня-рейка (косозубая)
Шестерня-рейка (косозубая)
Тип передачи по оси Z
ШВП
ШВП
ШВП
Скорость рабочего хода, м/мин
0 - 40*
0 - 40*
0 - 40*

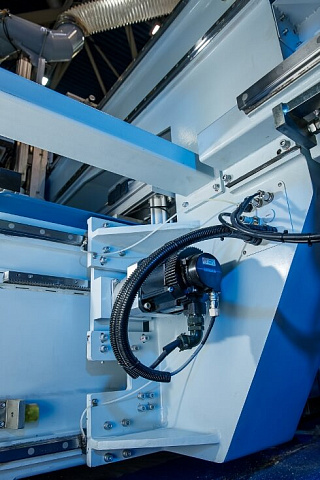

Тип электродвигателей

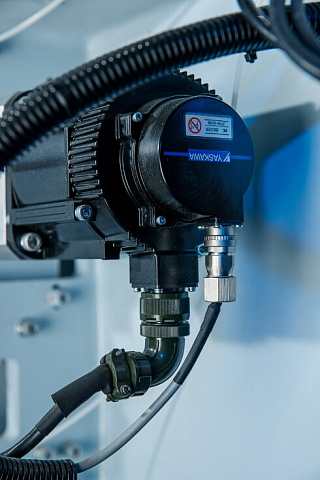

серводвигатели Yaskawa
серводвигатели Yaskawa
серводвигатели Yaskawa
Тип смены инструмента
автоматическая
автоматическая
автоматическая
Мощность, кВт
12
12
12
Частота вращения, об/мин
0 – 24 000
0 – 24 000
0 – 24 000
Тип охлаждения
воздушное (независимое)
воздушное (независимое)
воздушное (независимое)
Инструментальный патрон
HSK 63F (Цанга ER40)
HSK 63F (Цанга ER40)
HSK 63F (Цанга ER40)
Общий ход по осям X / Y / Z, мм
3400 / 1640 / 250
4500 / 1640 / 250
5550 / 1640 / 250
Рабочий ход по осям X / Y / Z, мм
3060 / 1260 / 100
4300 / 1260 / 100
5200 / 1260 / 100

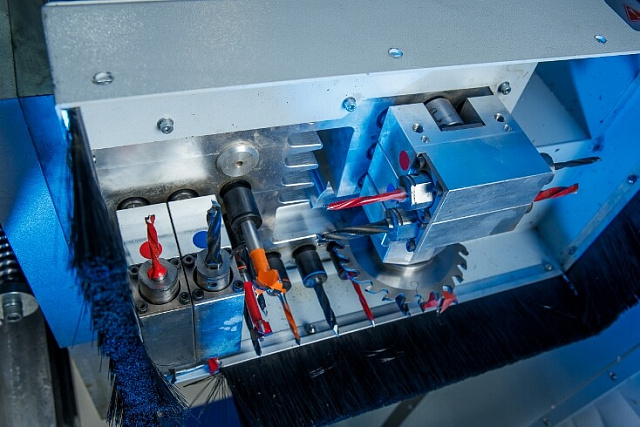

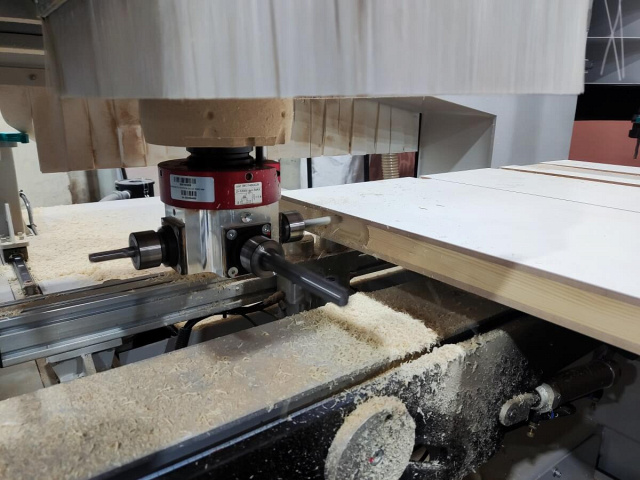

Частота вращения сверлильной группы, об/мин
4750
4750
4750
Количество сверлильных шпинделей. Вертикальные, шт.
5 + 4
5 + 4
5 + 4
Количество сверлильных шпинделей. Горизонтальные, вдоль оси X , шт.
2 + 2
2 + 2
2 + 2
Количество сверлильных шпинделей. Горизонтальные, вдоль оси Y , шт.
2 + 2
2 + 2
2 + 2

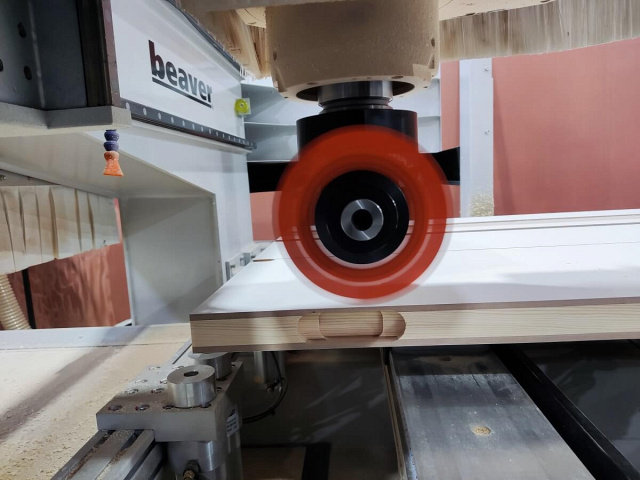

Количество сверлильных шпинделей. Пазовальная пила D внеш / D посад, мм
вдоль оси X 120 / 20
вдоль оси X 120 / 20
вдоль оси X 120 / 20
Количество траверс, шт.
6
8
8
Количество вакуумных подушек, шт.
18
24
24
Количество мест в магазине, шт.
16
16
16

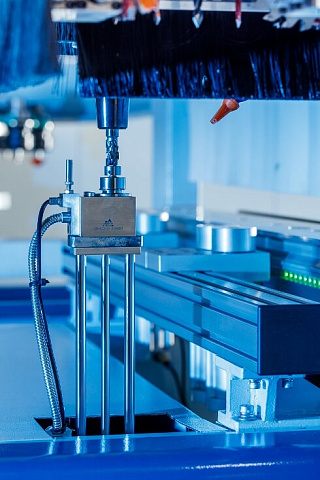

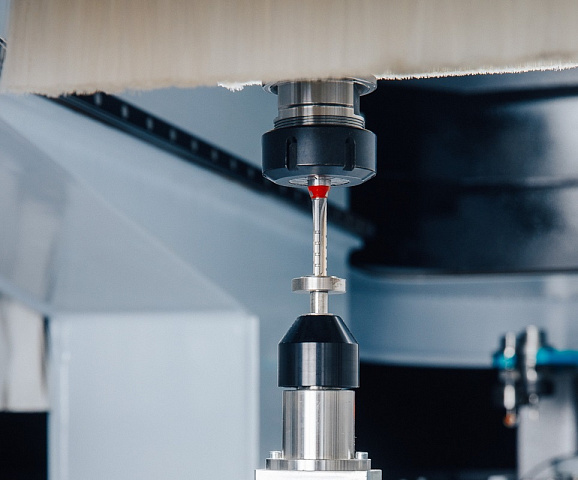

Тип датчика калибровки инструмента
автоматический
автоматический
автоматический
Общая мощность, кВт
22
22
22
Скорость холостого хода по осям X / Y / Z, м/мин
80 / 60 / 25
80 / 60 / 25
80 / 60 / 25
Мощность шпинделя вертикального, кВт
12
12
12

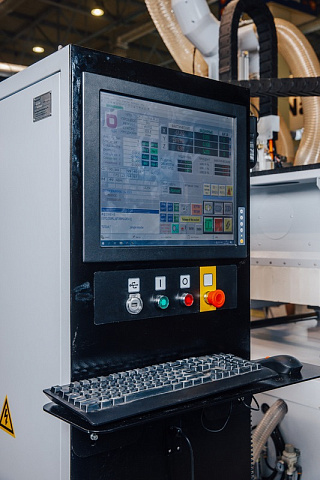

Система управления
OSAI
OSAI
OSAI
Тип инструментального магазина
тарельчатый на портале
тарельчатый на портале
тарельчатый на портале
Мощность вакуумного насоса, кВт
4
4
4
Производительность вакуумного насоса, м³/ч
160
160
160
Мощность мотора сверлильной группы, кВт
1,7
1,7
1,7
Напряжение, В
380
380
380
Частота тока, Гц
50
50
50
Длина, мм
5500
7100
8100
Ширина, мм
2350
2350
2350
Высота, мм
2500
2500
2500
Вес брутто, кг
4690
5560
6310
