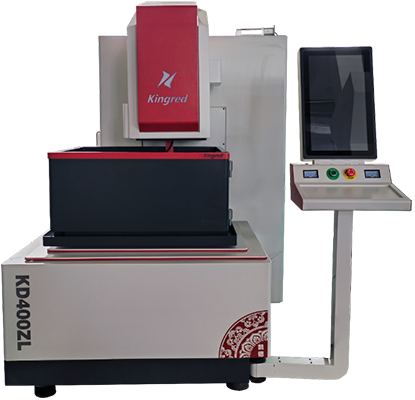

Инновации и преимуществ электроэрозионного проволочно-вырезного станка Kingred серии KD

Уважаемые партнеры, на выставке «МЕТАЛЛООБРАБОТКА-2022» компания «КАМИ» представит электроэрозионный проволочно-вырезной станок серии KD на молибденовой проволоке нового поколения.

В сравнении с наиболее распространенной в РФ бюджетной серией DK77 станки KD имеют ряд инноваций и преимуществ.

Специально разработанная система ЧПУ

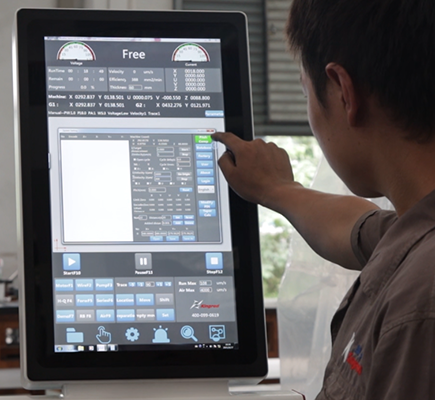

Система ЧПУ на базе системы Windows имеет встроенную CAM систему KCUTс интуитивным интерфейсом, которая позволяет создать управляющую программу на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.

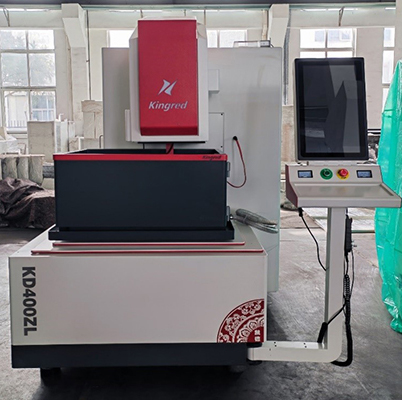

Стойка ЧПУ оснащена эргономичным и удобным для оператора сенсорным дисплеем.

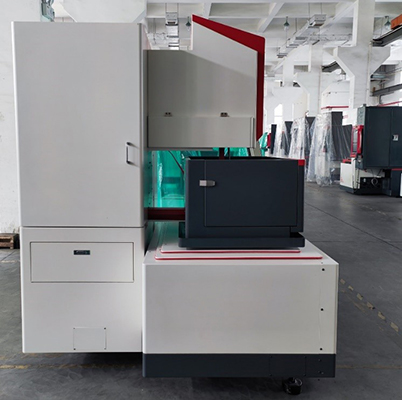

Компактный эргономичный дизайн

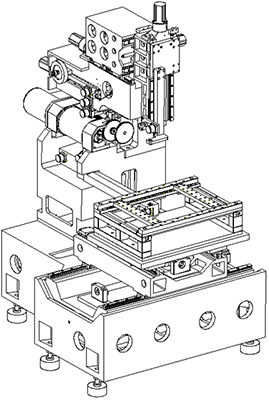

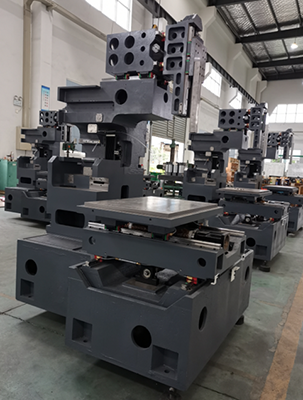

Массивная станина с конструкцией высокой жесткости

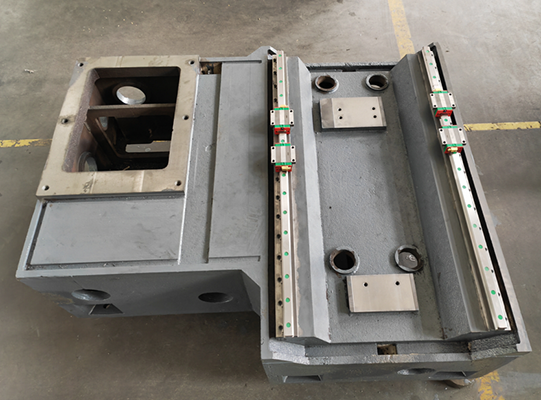

«С»-образная конструкция с верхней колонной без пустот исключает появление деформации, более жесткая по сравнению с «F»-образной структурой.	Литая станина из высококачественного чугуна HT250.

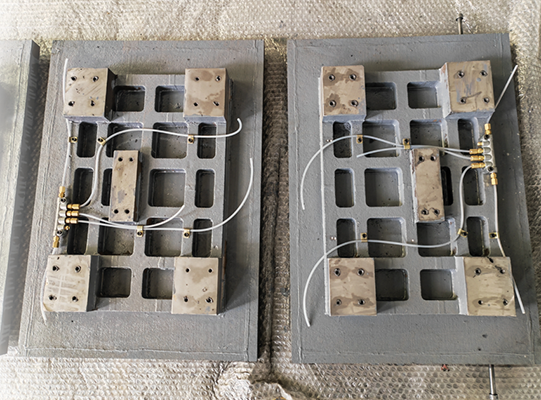

«T»-образная конструкция основания станины позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола.	Литой рабочий стол с ребрами жесткости.

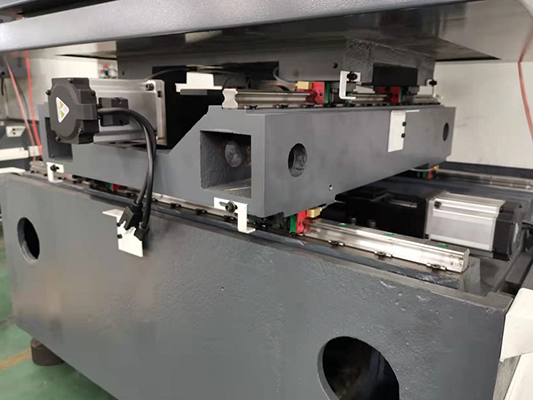

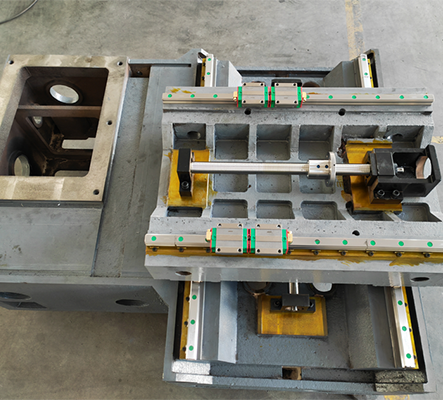

Жесткие салазки осей X и Y с внутренним оребрением.	Прочная конструкция станины и рабочего стола.

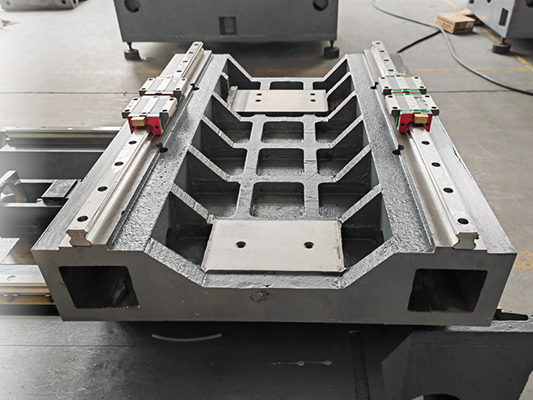

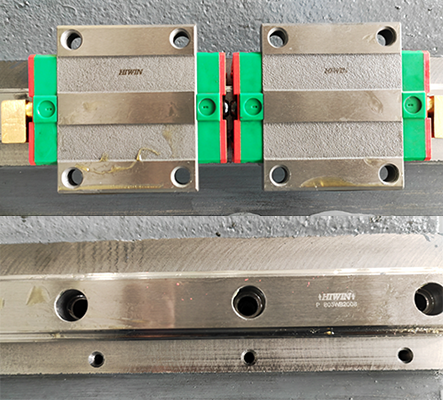

Высокоточные линейные направляющие HIWIN класса "P" осей X, Y и класса "H" осей U, V, Z.

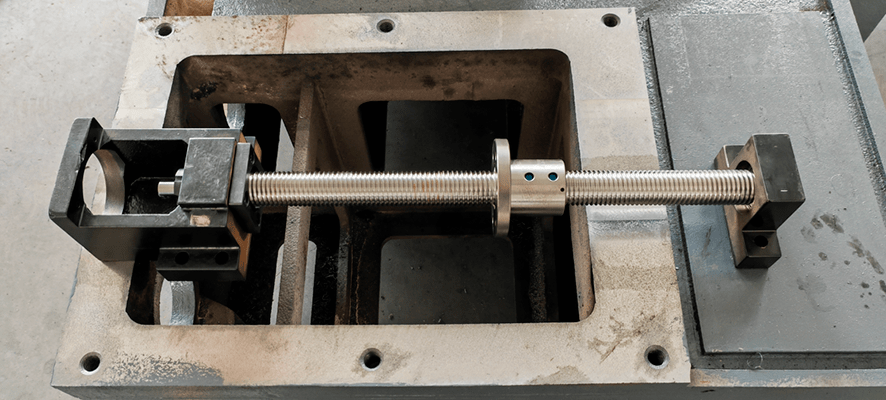

Высокоточные ШВП класса "P".

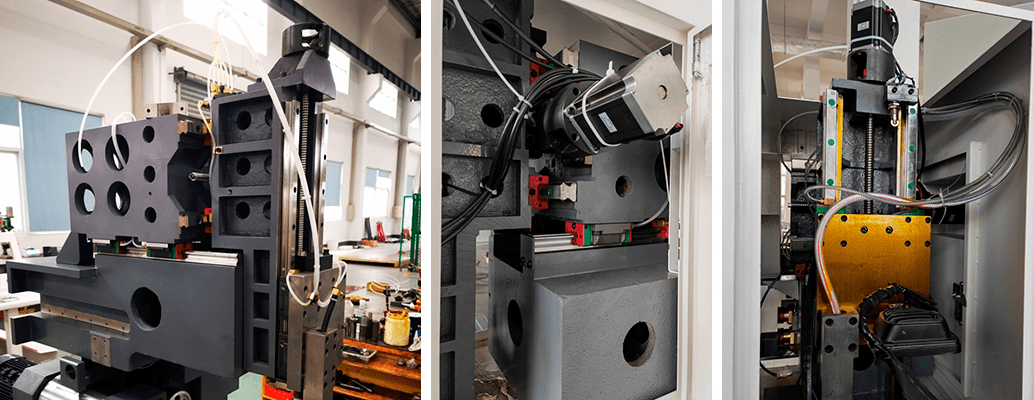

Сдвоенные высокоточные линейные направляющие HIWIN класса "H" на осях U, V, Z.

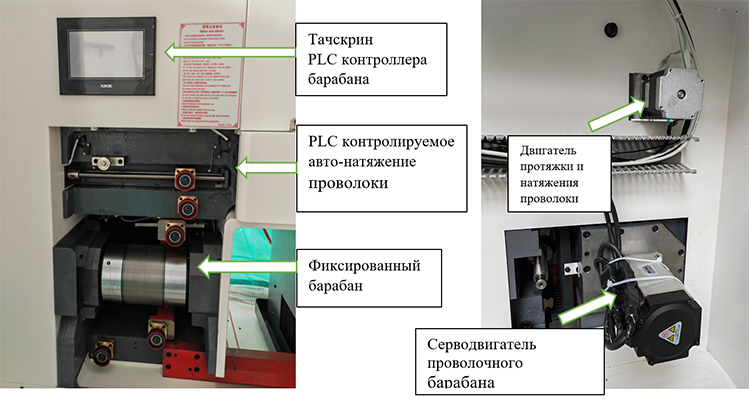

Система перемотки и натяжения проволоки

Система перемотки и натяжения позволяет значительно снизить вибрацию проволоки, позволяет наиболее плавно регулировать натяжение проволоки. Барабан фиксированный. Вращение барабана осуществляется серводвигателем, натяжение проволоки регулируется PLC – контроллером с эргономичным и удобным сенсорным экраном. Z-ось оснащается низкоскоростным приводом с высоким крутящим моментом, что позволяет не перематывать проволоку при установке Z-оси, что очень удобно при обработке заготовки с переменной высотой, а так же для быстрой переналадки станка.

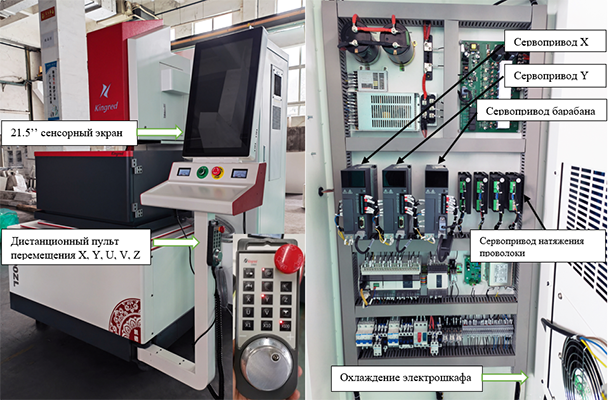

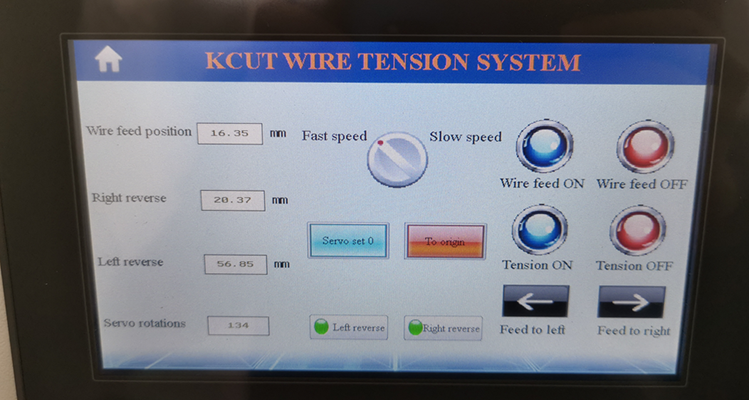

Сенсорный экран PLC системы управления движения проволочного барабана.

Сервопривод осей X, Y

Рабочие перемещения осей X, Y осуществляются сервоприводом, что повышает точность и стабильность работы станка. Перемещения осей U, V осуществляются высокоточными шаговыми двигателями или серводвигателями опционально.

Благодаря вышеописанным преимуществам электроэрозионные проволочно-вырезные станки серии KD на молибденовой проволоке нового поколения позволяют получать с максимальной стабильностью и удобством наладки наиболее высокие показатели точности обработки для станков этого сегмента на рынке РФ.

• Точность линейной обработки до ±0,006 мм
• Точность конусной обработки до ±0,015 мм
• Наилучшая шероховатость поверхности Ra 0,8
• Угол наклона проволоки от + 12
