Макс. размер обрабатываемой детали:
1350 / 1650 мм
Количество обрабатывающих модулей:
2 - 4 шт.
Нагрузка станины: до 200 кг
- Двухсторонняя зачистка
- Удаление заусенцев
- Обработка поверхности за один проход
НАЗНАЧЕНИЕ:

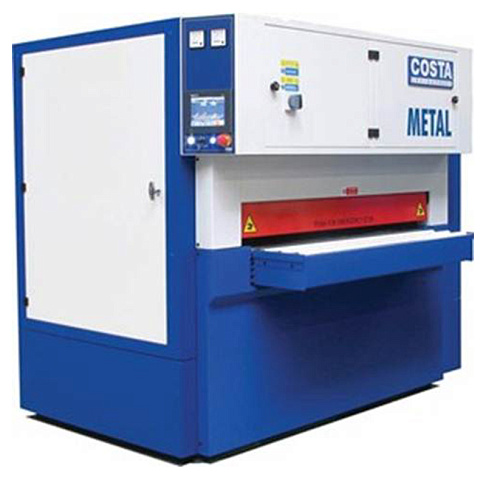

Универсальные станки для удаления грата, заусенцев, шлифования и полирования поверхности черных и цветных металлов. Станки этой серии комплектуются жестким или плавающим рабочим столом шириной 1350 - 1650 мм. Различные комбинации рабочих модулей позволяют создать персональный "рабочий центр" для выполнения всех необходимых операций за один проход детали через машину. Прочная конструкция станины и рабочего стола, оснащенных по последнему слову механики и электроники, делают их универсальными в сфере удаления заусенцев, шлифования и полирования поверхностей заготовок.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Машины Costa – отличное решение для заводов, цехов, научно-производственных организаций и промышленных предприятий, в рамках которых существует необходимость единичного или серийного производства инструментов, элементов машин и агрегатов, деталей для общего машиностроения, автомобилестроения и т. д.

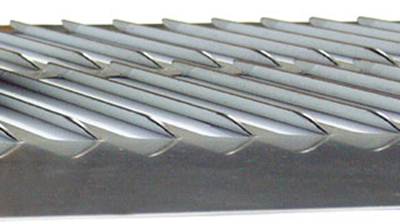

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

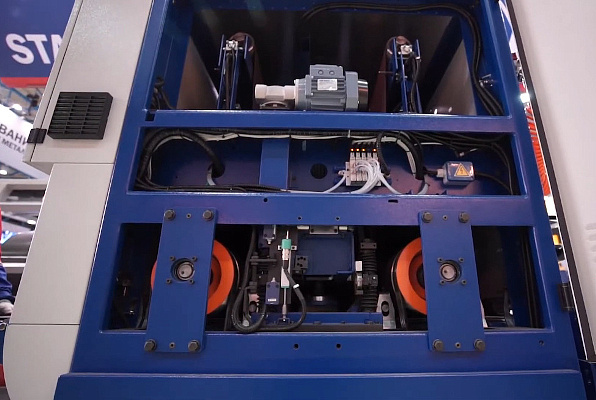

 | ЖЁСТКАЯ УСИЛЕННАЯ СТАНИНА Конструкция из прямоугольных профилированных стальных элементов для повышенной жесткости. |

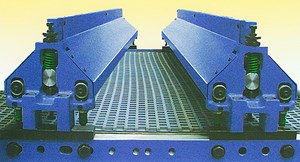

 | ДВОЙНЫЕ ПРИЖИМНЫЕ РОЛИКИ Прижимные устройства предназначены для удержания заготовок на подающей ленте. Расположены спереди и сзади каждого рабочего агрегата; независимое регулируемое давления для каждого узла. |

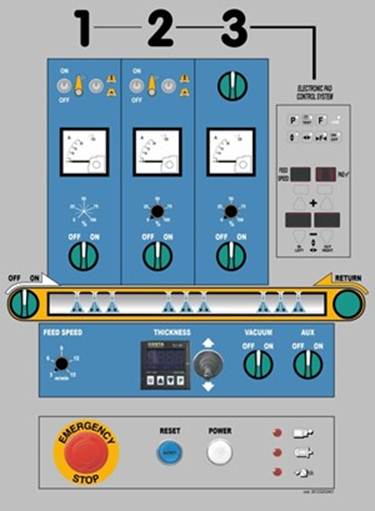

 | ЭЛЕКТРОМЕХАНИЧЕСКАЯ ПАНЕЛЬ Интуитивно понятная панель управления, оборудована светодиодным индикатором для сигнализации ошибок и чрезвычайных ситуаций. |

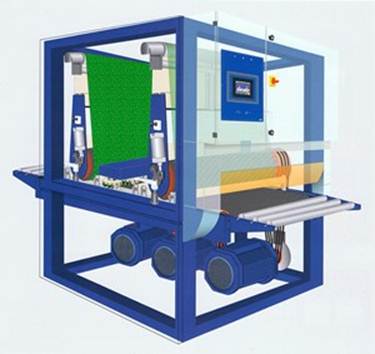

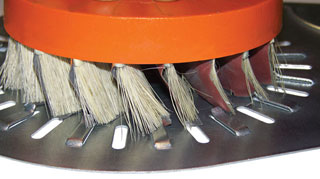

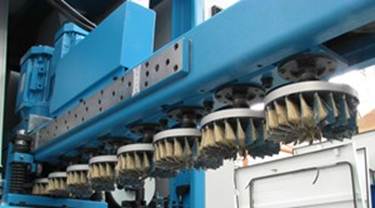

 | ПРИМЕНЯЕМЫЕ РАБОЧИЕ МОДУЛИ Вертикальные щетки - модуль XVS Состоит из ряда стандартных вертикальных шлифовальных щёток, вращающихся с высокой скоростью (с инверторным приводом) и совершающих колебательные движения в поперечном направлении с регулируемой частотой колебаний. Устройство XVS используется для серии операций обработки боковой поверхности и кромок заготовки при удалении заусенцев, очистке окалины с торцов заготовок, а также скругления кромок. Сочетание вращения шлифовальных головок с колебательными движениями высокой частоты гарантирует высокое качество чистовой обработки всего с одним модулем. Прижимные валы, расположенные рядом с устройством XVS, гарантируют одинаково высокое качество и эффективность обработки даже небольших маленьких заготовок.
|
 | НИЖНИЕ ВЕРТИКАЛЬНЫЕ ЩЁТКИ XVS Полностью соответствует модулю XVS, но устанавливается в нижней части станка. Устройство XVS используется для серии операций обработки боковой поверхности и кромок заготовки при удалении заусенцев, очистке окалины с торцов заготовок. Позволяет с 1 раза по всему периметру и по краям отверстий, равномерно и одинаково скруглить кромку и удалить окалину с обеих сторон заготовки. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Станина машины;
- Прижимные устройства;
- Рабочие агрегаты по выбору:
- Верхние вертикальные щетки XVS
- Нижние вертикальные щетки XVS
- Пневматическая установка;
- Электрическая установка;
- Электромеханическая панель управления;
- Руководство по эксплуатации на русском языке.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

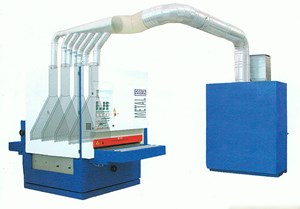

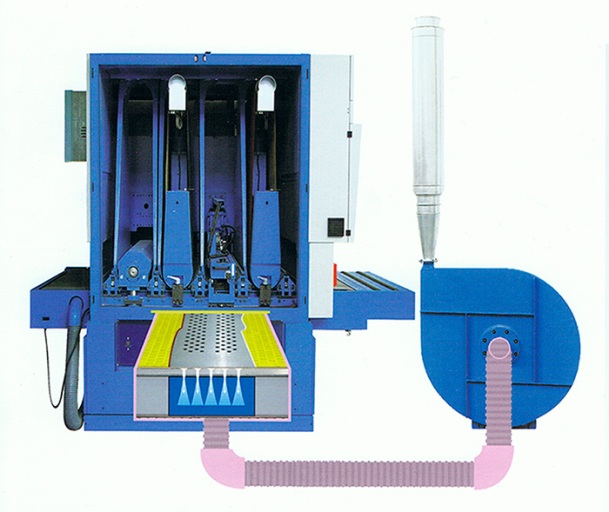

 | Централизация всех выводящих пылеуловителей в один коллектор для пыли с колпаком. |

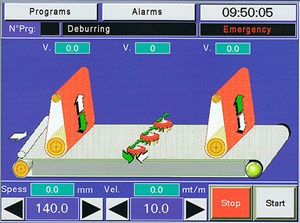

 | PLC-VISION ПЛК - система, управляемая ЭВМ для программирования машины с визуализацией различных настроек через сенсорный цветной монитор. Возможность сохранения готовых рабочих программ. |

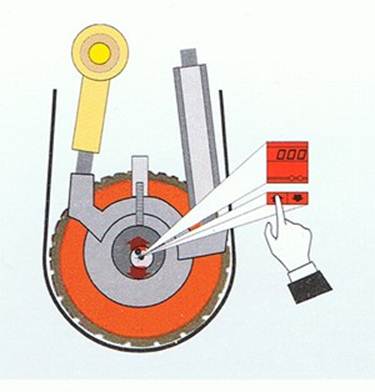

 | ЭЛЕКТРОННАЯ НАСТРОЙКА ЗЕРНИСТОСТИ Цифровой вывод данных с настройкой цилиндра от панели управления. Положение «готовность» с пневматическим исключением цилиндра в случае аварийной остановки. Автоматическое регулирование высоты щеточного модуля XVS. Цифровой вывод данных осуществляется с панели управления. |

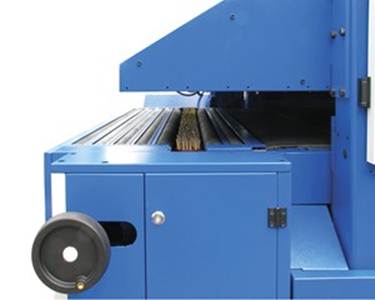

 | ПОДАЮЩИЙ И ПРИНИМАЮЩИЙ СТОЛЫ Подающий стол на передней стороне машины с покрытыми резиной не приводными роликами. Принимающий стол с не приводными роликами покрытыми резиной расположен в задней части машины и с электрической системой безопасности, отключающей машину в случае аварии. |

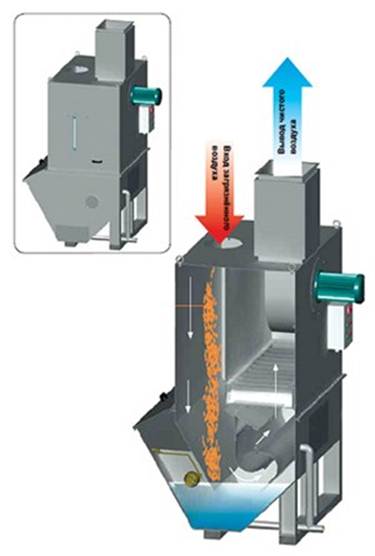

 | IDRODUST Гидродинамический фильтр для удаления грязи, паров и газов путём микроперемешивания обрабатываемого газа с водой. Используется для очистки газов с присутствием искр, алюминиевой пыли или влажной грязи. |

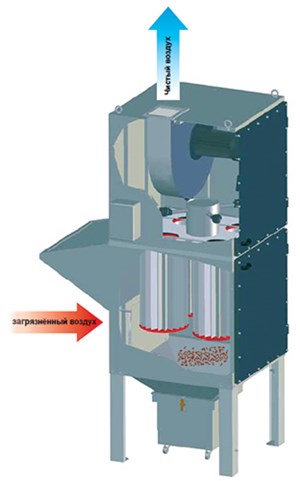

 | PULSATRON Высокоэффективный пылеулавливающий картриджный фильтр с автоочисткой сжатым воздухом. |
