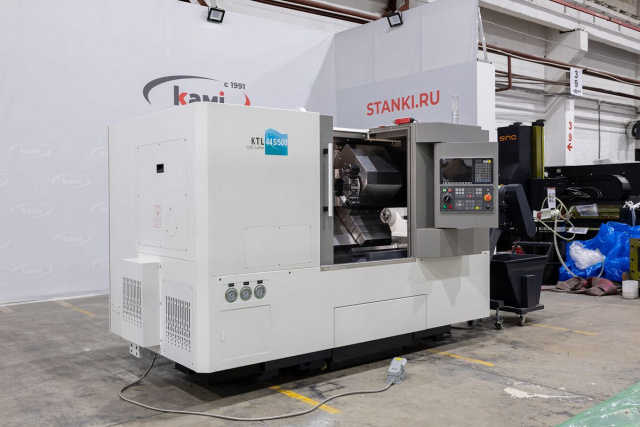

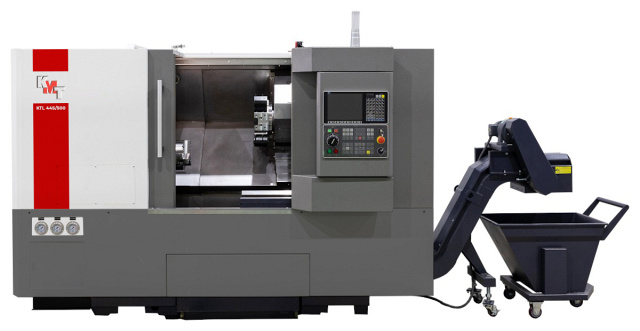

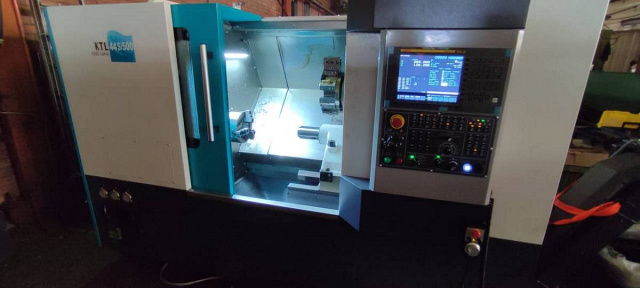

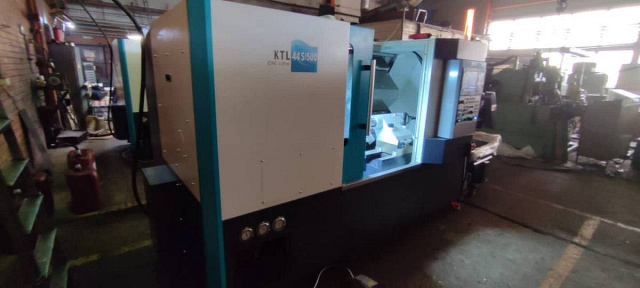

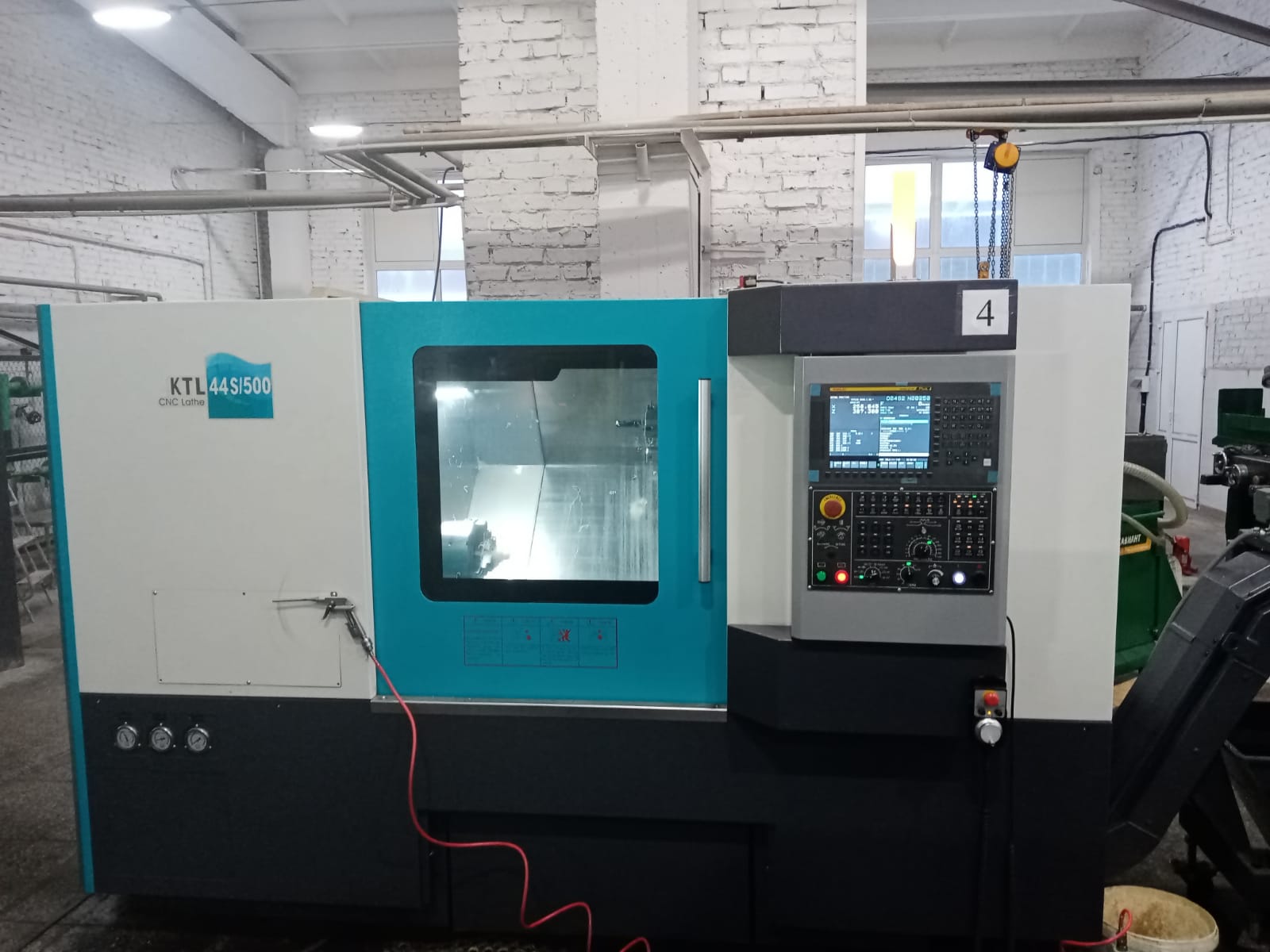

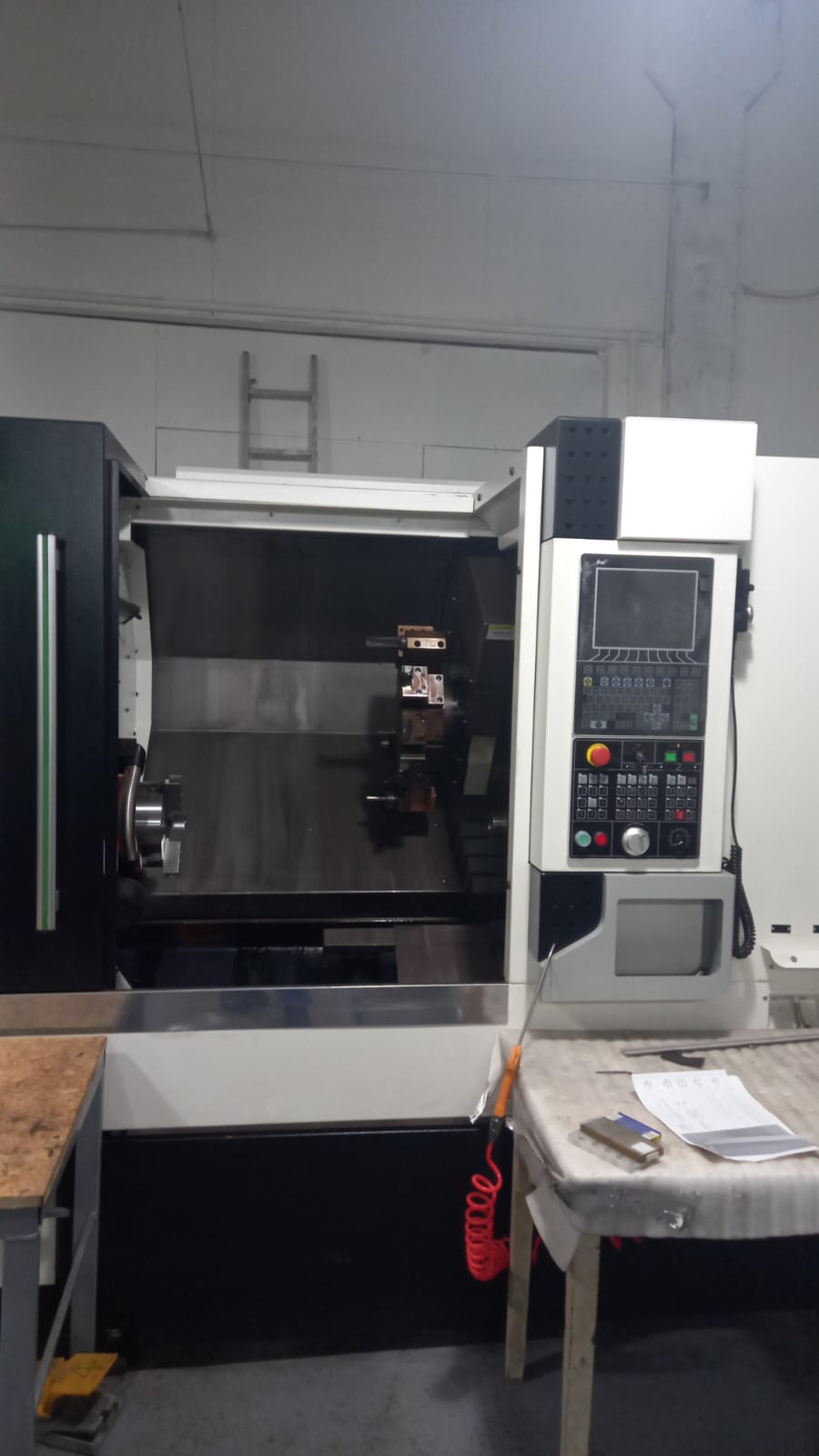

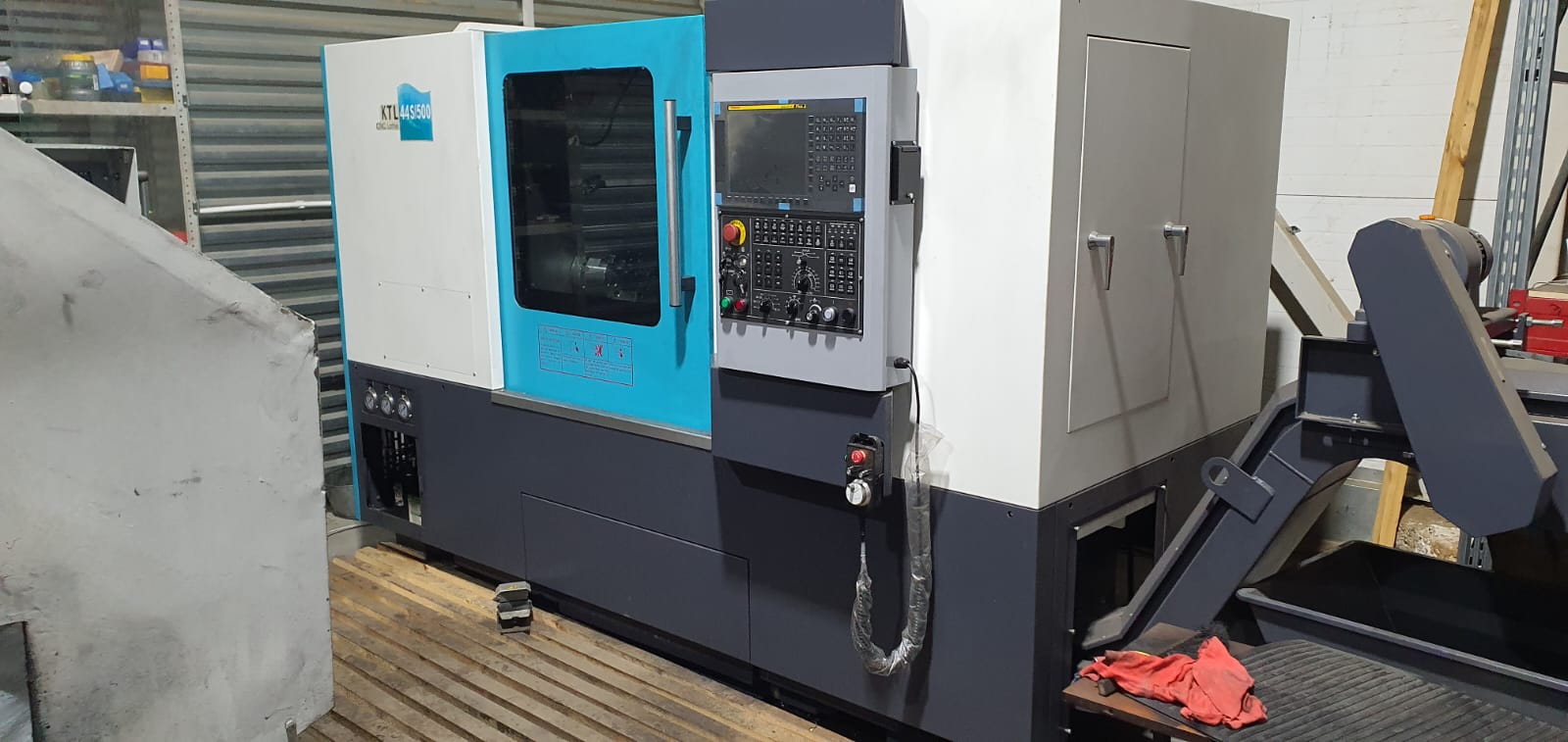

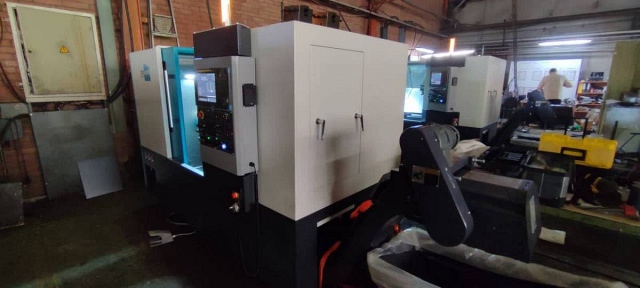

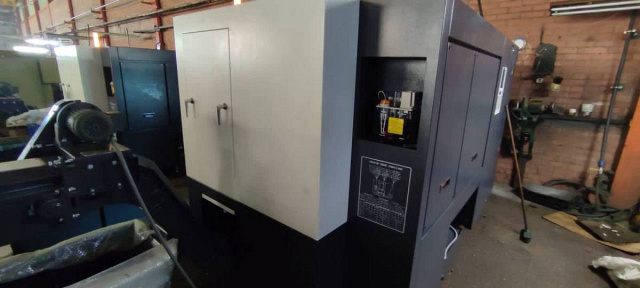

Токарные станки с наклонной станиной KMT KTL-D
Ø обработки: 400 - 625 мм
РМЦ: 250 - 1500 мм
Мощность: 5,5 - 22 кВт
Вес: 2700 - 8500 кг
- Высокоскоростной шпиндель 4500 об/мин
- Система ЧПУ Fanuc Plus 0i-TF (Type 5) / Siemens 828D / H-СNC808DiT
- Направляющие HIWIN или THK (Япония)
- Подшипники NSK (Япония)
- Гидравлика и патроны AutoStrong (Тайвань)
Токарные станки с наклонной станиной серии KTL-D применяются для получистовой и чистовой обработки* наружных и внутренних поверхностей деталей типа тел вращения.
Основные операции:
- точение;
- отрезка и торцевание;
- сверление;
- нарезание резьбы;
- растачивание отверстий.
Токарные станки с ЧПУ KMT KTL-D нашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности.

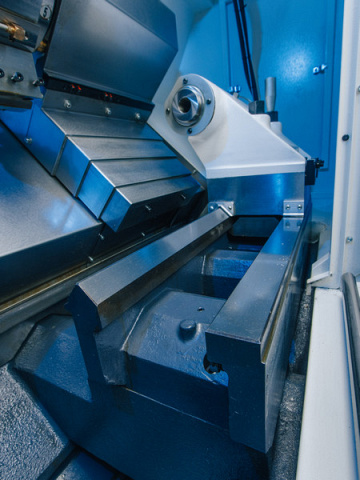

Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Также наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.
Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.
Мощность главного привода 11 / 15 кВт.
- Промышленная система ЧПУ LCD монитор 10,4 дюймов;
- +2-3 оси управления (память 8G);
- Внешний модуль ПЛК и ввода-вывода;
- Поддержка высокоточного кодирования;
- Поддержка полностью замкнутого контура управления;
- 8000 об/мин высокоскоростное жесткое нарезание резьбы;
- Поддержка протокола шины NCUC, M3, Ethercat.
Мощность главного привода 12 / 18 кВт.
- Изысканная и надежная система ЧПУ.
- Система ЧПУ оборудована популярным новейшим коммуникационным портом, картой CF, портом USB и сетевым портом, находящимися на передней панели для удобного использования. Во время использования карты CF можно закрыть защитную крышку.
- Функция передачи данных.
- Литая панель управления изготовлена из магниевого сплава.
Мощность главного привода 11 / 14,3 кВт.
Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.
Гидравлическая револьверная головка на 8 позиций, время смены инструмента - 0,3 сек.

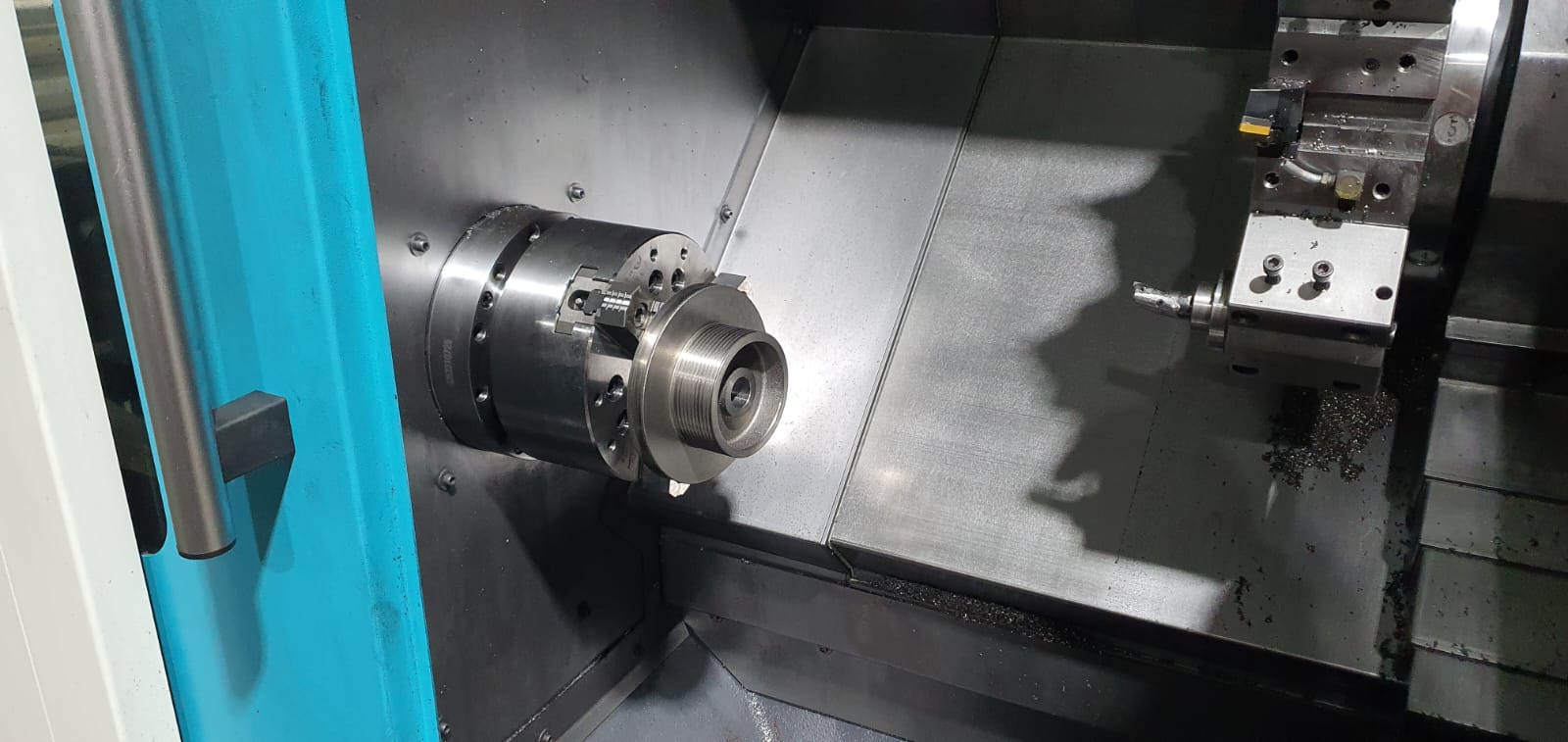

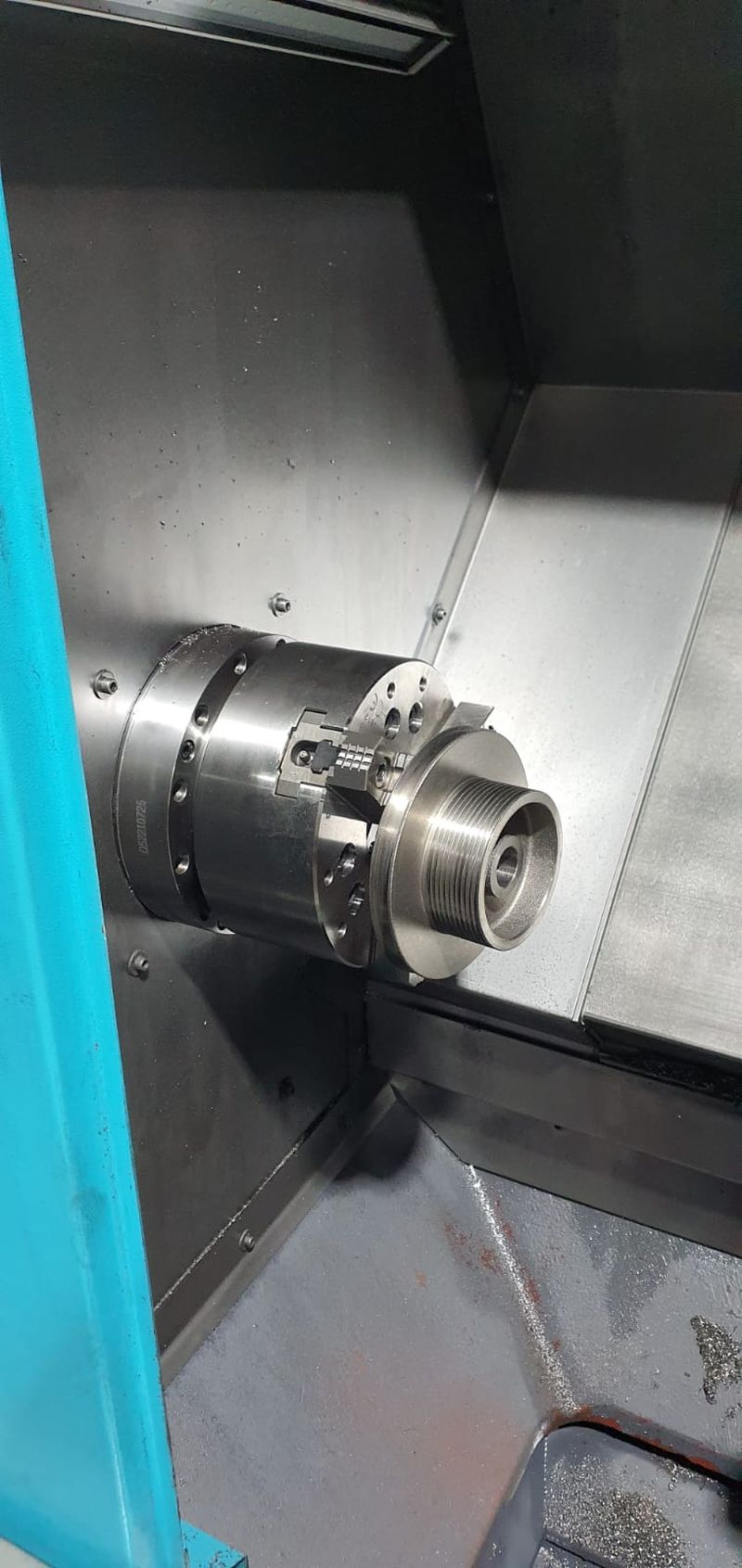

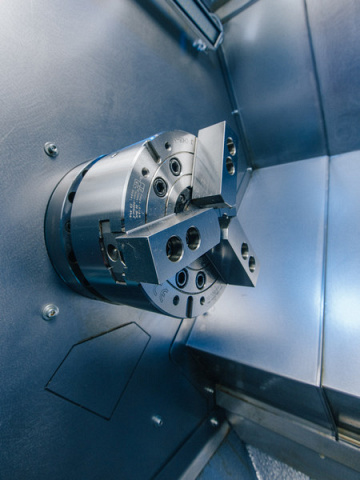

Гидравлический патрон AutoStrong (Тайвань) применяется для зажатия заготовки в процессе обработки.
Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие.
Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках шпиндель обладает высокой жесткостью и точностью
На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.
К каждой гайке ШВП подведена трубка импульсной смазки.

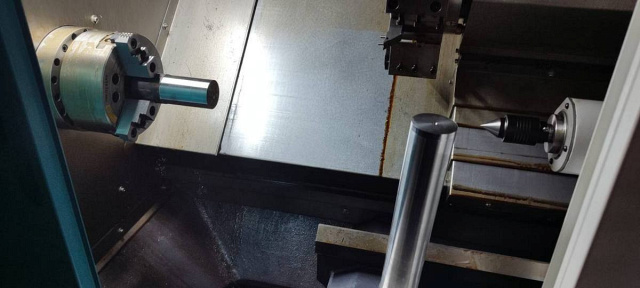

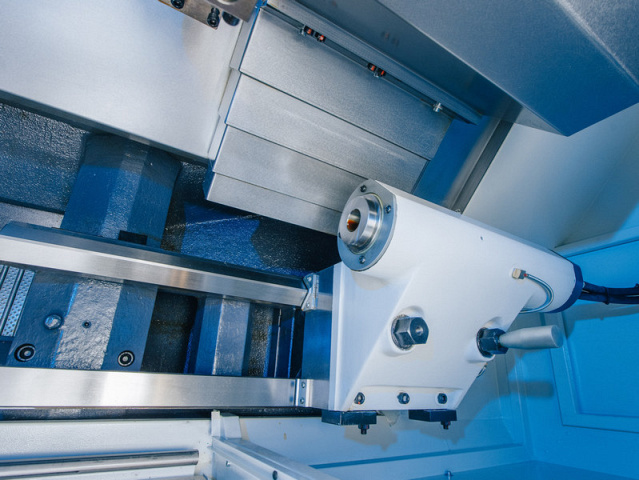

Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания.

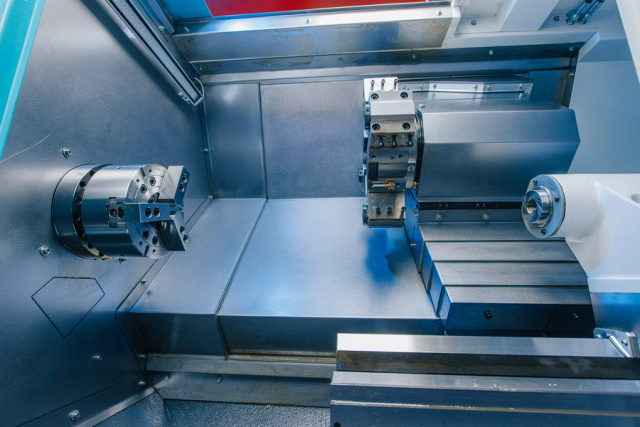

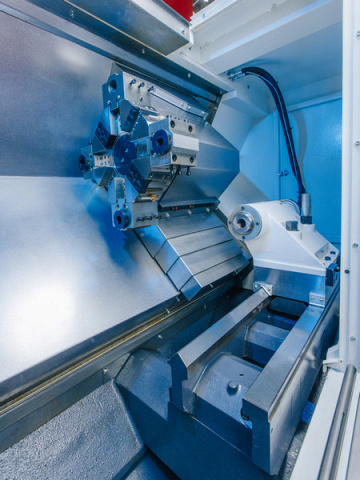

Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент. Время смены инструмента 0,3 с.

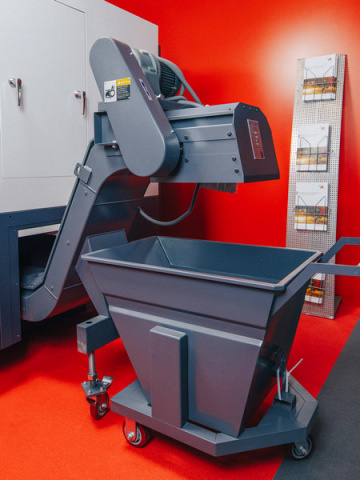

В стандартной комплектации встроен конвейер ленточного типа. Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.
