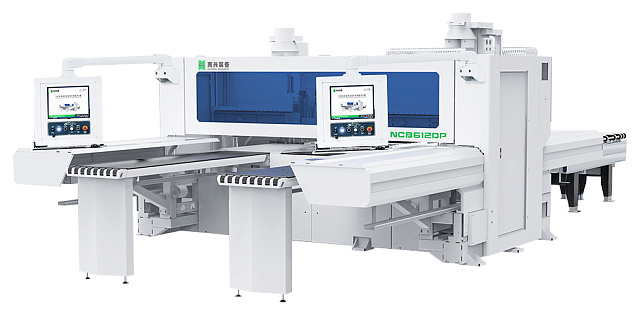

Сверлильно-присадочный центр с ЧПУ Nanxing NСB612DP
Код(ы)
товара: ЧП 356939
Китай
Модели серии:
NСB612DP
Количество присадочных голов: 4 шт.
Конфигурация присадочных голов:
Вертикаль: 48 / Горизонт.: 4 x 6
Вертикаль: 18
Фрезерный узел:
4 шт., 3,5 кВт / 18 000 об/мин
Макс. ширина заготовки: 1200 мм
Макс. скорость перемещения по осям
X / Y / Z: 135 / 75 / 30 м/мин
Вес: 6300 кг
Преимущества

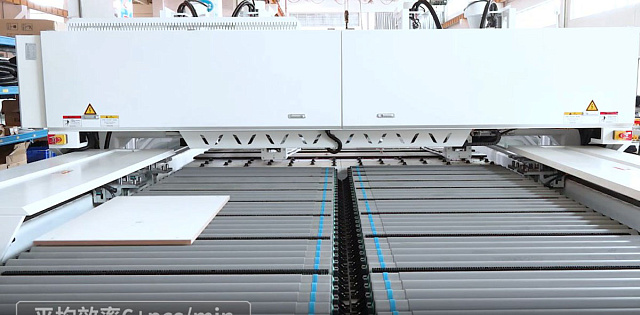

- Две присадочных центра в одном – две рабочие зоны, большая производительность
- Независимая обработка двух деталей одновременно
- Высокоточные линейные направляющие и прецизионные подшипники с дополнительной защитой "PROTECTIVE TAPE"
- Промышленная система кондиционирования электрошкафа для поддержания стабильной температуры
- Экономия площади в цехе, обслуживается одним оператором
Модель
NСB612DP
ЧП 356939
ЦЕНА
46 900 668 KZT
Позиционирование заготовки перед обработкой
горизонтально
Одновременная обработка двух заготовок за один установ
+
Количество сторон обработки заготовки за один установ, шт.
6
Длина обрабатываемой заготовки (мин. - макс.), мм
200 - 3000
Ширина обрабатываемой заготовки (мин. - макс.), мм
30 - 1200
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 50

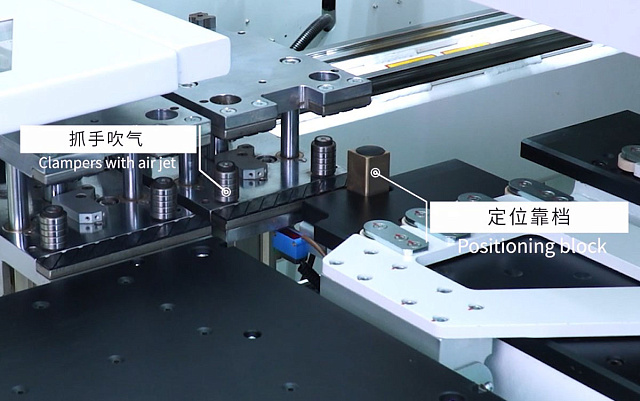

Количество пневматических захватов, шт.
4
Максимальная скорость перемещения по осям X / Y / Z, м/мин
136 / 75 / 30

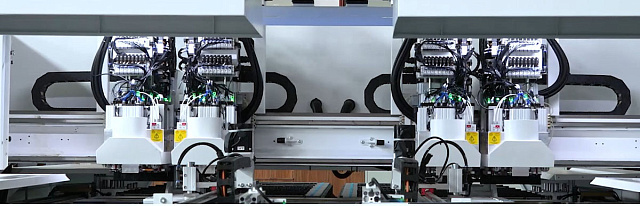

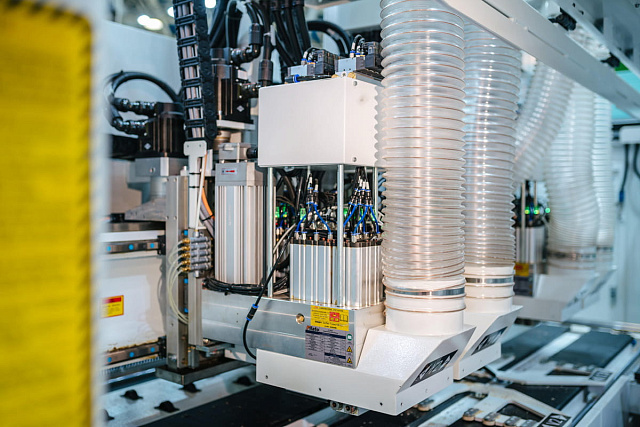

Количество присадочных голов, шт.
6
Мощность присадочных голов (верх. / нижн.), кВт
(2,2 + 2,2) х 2 / 1,7
Количество шпинделей для сверления в пласть заготовки (сверху), шт.
48 (12 x 2 + 12 x 2)
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
18 (9 + 9)
Количество шпинделей для сверления в торцы заготовки, шт.
24 ((2 + 2; 2) х 4)
Максимальная длина сверла, мм
70
Максимальный диаметр сверла, мм
35
Пазовальная пила
нет

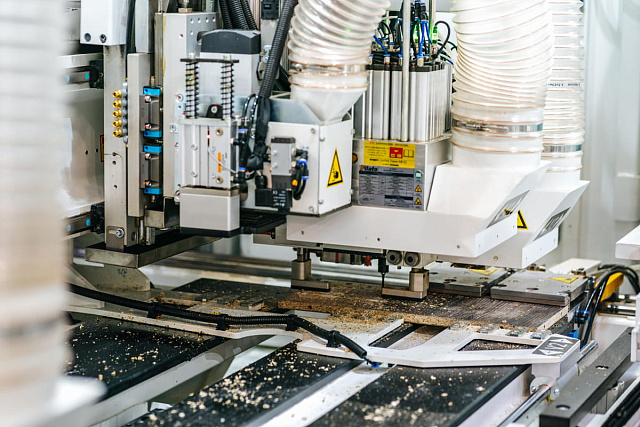

Верхний фрезерный шпиндель
+
Мощность верхнего фрезерного шпинделя, кВт
3,5
Тип цанги верхнего фрезерного шпинделя
ER25
Частота вращения верхнего фрезерного шпинделя, об/мин
18 000
Автоматическая смена инструмента
нет
Магазин инструмента
-
Тип инструментального патрона (для автосмены)
-
Количество ячеек в магазине инструмента, шт.
-
Нижний фрезерный шпиндель
+
Мощность нижнего фрезерного шпинделя, кВт
3,5
Тип цанги нижнего фрезерного шпинделя
ER25
Частота вращения нижнего фрезерного шпинделя, об/мин
18 000
Частота вращения шпинделей присадочных голов, об/мин
4000

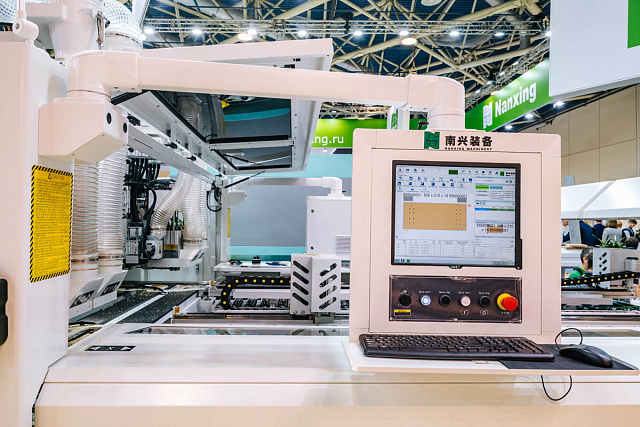

Система ЧПУ
SYNTEC
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
-
Офисная версия базового программного обеспечения
опция
Адаптация для работы с ПО "Базис-Мебельщик"
+
Ручной сканер для работы со штрихкодами
+
Ручной пульт управления с маховиком
+
Автоматический конвейер выгрузки деталей
+
Кондиционер электрошкафа с фреоном
-

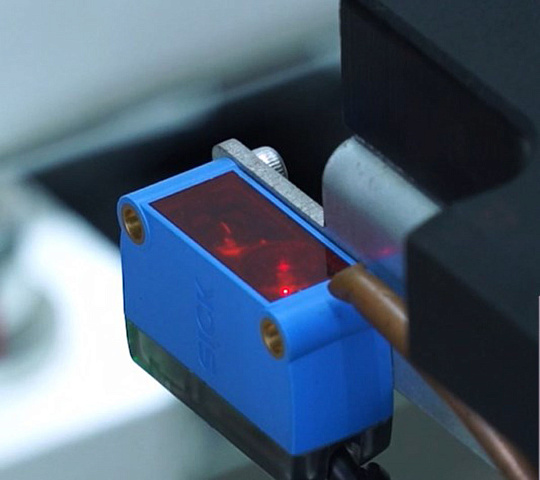

Система контрольного измерения заготовок перед обработкой
+

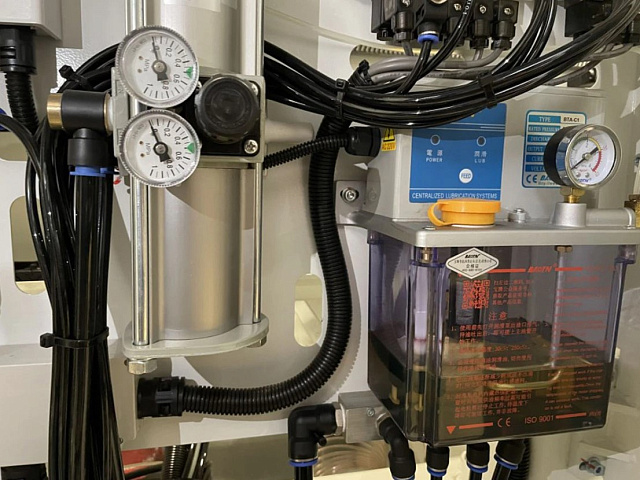

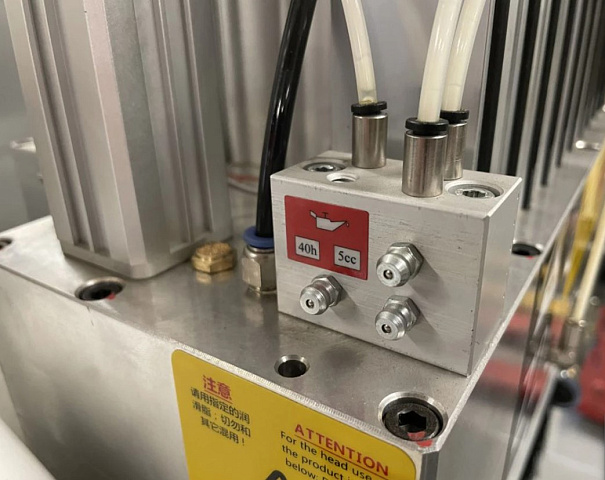

Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50

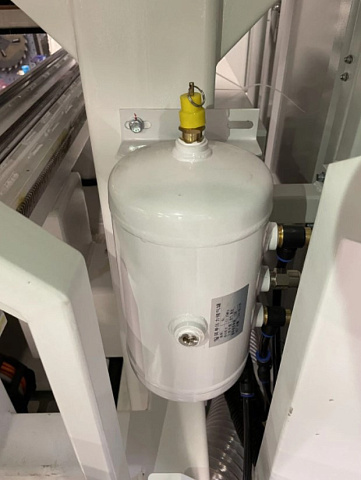

Давление в пневмосистеме, МПа
0,6 - 0,7
Общая установленная мощность, кВт
43,9
Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
4 * 200 / 1 * 125
Длина, мм
6560
Ширина, мм
4080
Высота, мм
2300
Вес, кг
6300
