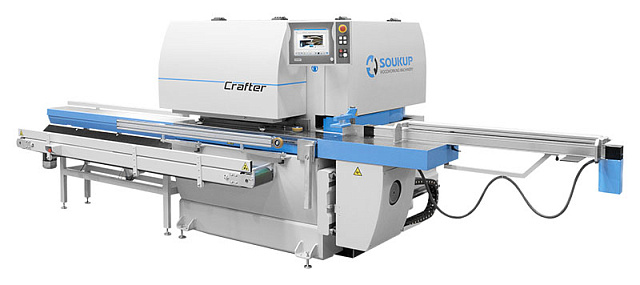

Угловой оконный центр с ЧПУ CRAFTER

Цена по запросу

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Чехия

Ø пилы торцовочного узла: 400 мм

Длина шипорезного шпинделя: 320 мм

Длина проф. шпинделя: 320 мм

Мощность: 23,65 кВт

Преимущества

Производительность составляет около 10-15 одностворчатых окон в смену
Традиционный способ наружной обгонки оконных створок после сборки

НАЗНАЧЕНИЕ:

Обрабатывающий центр с ЧПУ Crafter предназначен для производства стандартных и специальных окон и дверей. Благодаря имеющемуся в комплектации машины программному обеспечению WinCreator происходит автоматическая калькуляция отдельных компонентов до начала их производства.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на малых и средних оконных и дверных производствах.

СХЕМЫ ОБРАБОТКИ:

Схема обработки угловым оконным центром с ЧПУ CRAFTER

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

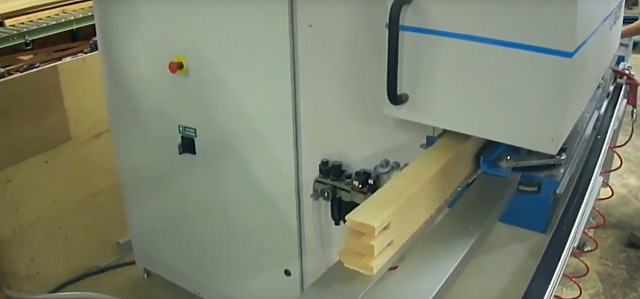

Обрабатывающий центр с ЧПУ имеет компактную форму и состоит из шипорезной и профилирующей машин. Нарезание шипов осуществляется одновременно на двух заготовках.
Используя возвратный конвейер (опция) - возможно управление станком одним оператором.

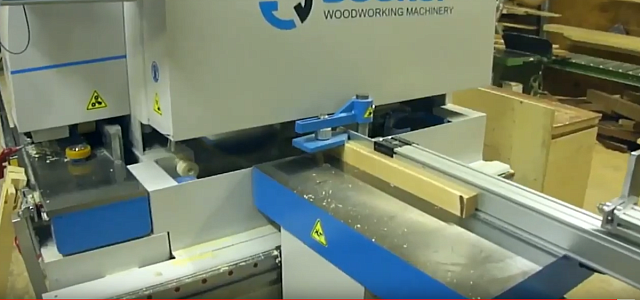

Нарезание шипов при подаче каретки вперед и нарезание контр-профиля при подаче каретки назад

конструктивные особенности углового оконного центра с ЧПУ CRAFTER

В изготовлении станин обеих машин(шипореза и профилера) применяется листовая сталь с усиленными ребрами жесткости для того, чтобы получить монолитную компактную машину с жесткой и высокоустойчивой конструкцией, которая, в свою очередь, сможет противостоять тяжелым нагрузкам. Все рабочие агрегаты передвигаются по первоклассным направляющим качения, приводимых в действие через прецизионную шарико-винтовую пару.

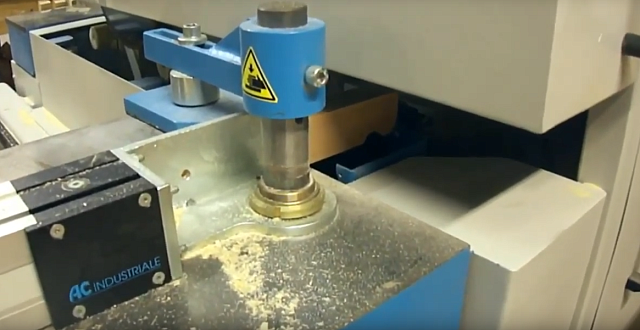

Наружная обработка собранных оконных створок осуществляется по специальной технологии с использованием шипорезного шпинделя. Последний угол оконной створки частично профилируется на шипорезном шпинделе для того, чтобы избежать сколов на последнем угле оконной створки в ходе наружного фрезерования по периметру. Оператору не нужно использовать какого-либо куска древесины на конце оконной створки в качестве антискола.

Предварительное фрезерование Наружное фрезерование оконной створки по периметру
последнего угла оконной створки

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	ШИПОРЕЗНАЯ КАРЕТКА С НАКЛОНОМ +/-45°
	ПРОФИЛИРУЮЩАЯ МАШИНА С ВЕРХНИМ ФРЕЗЕРНЫМ АГРЕГАТОМ
ОТРЕЗНАЯ ПИЛА Ø 400 ММ, МОЩНОСТЬ ДВИГАТЕЛЯ 3 КВТ
УПОР С ЦИФРОВЫМ СЧЕТЧИКОМ
ШИПОРЕЗНЫЙ АГРЕГАТ L=320 ММ, МОЩНОСТЬ ДВИГАТЕЛЯ 9,2 КВТ, 3000 ОБ/МИН, МАКС. ДИАМЕТР ИНСТРУМЕНТА 320
ПРОФИЛИРУЮЩИЙ АГРЕГАТ L=320 ММ, МОЩНОСТЬ ДВИГАТЕЛЯ 7,5 КВТ , 6000 ОБ/МИН
УЗЕЛ ОТРЕЗКИ ШТАПИКА, МОЩНОСТЬ ДВИГАТЕЛЯ 2,2 КВТ, 6000 ОБ/МИН
4-СКОРОСТНОЕ ПОДАЮЩЕЕ УСТРОЙСТВО С 6 КОЛЕСАМИ

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Crafter E - машина поставляется с индустриальным ПК BECKOHOFF с 12“ тачскрин в Windows CE, спроектированным для индустриального применения, которое дополнительно включает:

Программное обеспечение на русском языке
Компьютер контролирует последовательность шипорезных и профилирующих программ
Программы для наружного фрезерования по периметру оконных створок
WinCreator – программа для калькулирования компонентов окон из шаблонов окон
Передача данных on-line из офиса в машину
Автоматически калькулирует требуемую длину для наклонных компонентов
