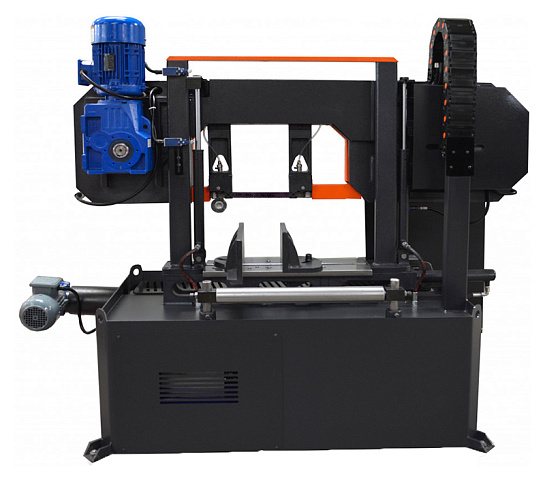

Полуавтоматические ленточнопильные станки TRIUMPH TBH-LSAF
Распил заготовок: до 1000 мм
Производительность: до 250 резов в смену (стальной пруток Ø100 мм)
Распил под углом: до 45º
Вес: 1350 - 5600 кг
- Портальная конструкция на линейных направляющих
- Прямолинейность реза до 0,1 мм
- Малая ширина пропила (до 1,5 мм) экономит расход металла
- Установка начального положения пильной рамы и подвижной губки тисков сокращает холостые ходы до 15 - 20%
- Поворот пильной рамы до 45° позволяет делать распил заготовок под углом
Назначение:
Полуавтоматический ленточнопильный станок TRIUMPH TBH-LSAF предназначен для распила профильных и листовых заготовок*(нарезки в размер труб, фасонного профиля и сплошного проката) под углом 90° и ±45°. Поддерживает пакетную резку заготовок. Поворот заготовки на угол +45° и -45° осуществляется за счет поворота основания станка.
TRIUMPH TBH-LSAF - ленточнопильный станок колонного типа** на линейных направляющих. Режущим инструментом выступает ленточная пила, сваренная в кольцо и натянутая на шкивах. Наклон ленточного полотна на 2 повышает качество распила и увеличивает срок службы инструмента. Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что дает возможность подбирать оптимальные режимы резания.
Область применения:
Полуавтоматические ленточнопильные станки TRIUMPH TBH-LSAF применяются на предприятиях разных отраслей, занимающихся выпуском мелкосерийной продукции.
Схемы обработки:
Пакетная резка заготовок
Пакетная резка заготовок
Угловая резка заготовок
Резка прутка под прямым углом
Резка сортового проката
Резка прутка
Резка профилей Конструктивные особенности:
- Интуитивно понятный и надежный способ управления станком;
- Автоматический гидравлический прижим при нажатии кнопки;
- Регулировка скорости распила поворотным рычажком;
- Кнопка аварийного останова;
- Индикатор натяжения ленточного полотна. Позволяет оценивать уровень натяжения для сохранения необходимых параметров. При обрыве ленточного полотна станок автоматически прекратит работу;
- Вкл. / выкл. системы подачи СОЖ;
- Подъем / опускание пильной рамы, а также скорость опускания также задаются с пульта управления.
Портальная конструкция на линейных направляющих
Это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций.

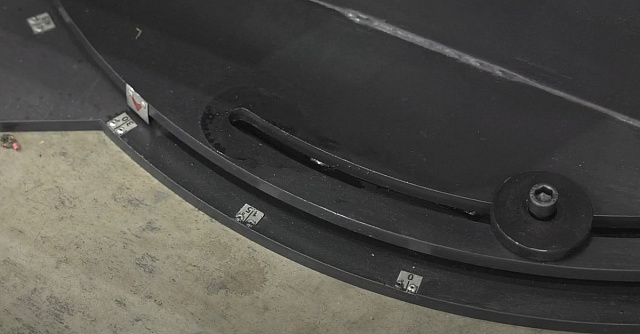

Позволяет совершать распил заготовок под углом не перемещая заготовку в пространстве, угол отмеряется с помощью установленного в основании транспортира и фиксируется механическим рычагом.
Комплектация:
Полотно ленточной пилы
2 шт.
Рольганг - 1,2 м
Дополнительное устройство для удобства подачи и приема материала.

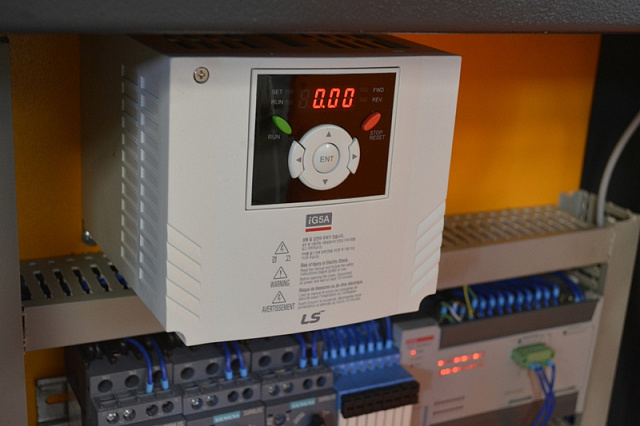

Инвертор
Позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания.
Стружкоуборочный конвейнер
Сокращает вспомогательное время на очистку станка от стружки.
Приводные щётки для очистки ленточного полотна
Очищают ленточное полотно от стружки, тем самым продлевают срок службы инструмента и закусывания полотна при распиле.

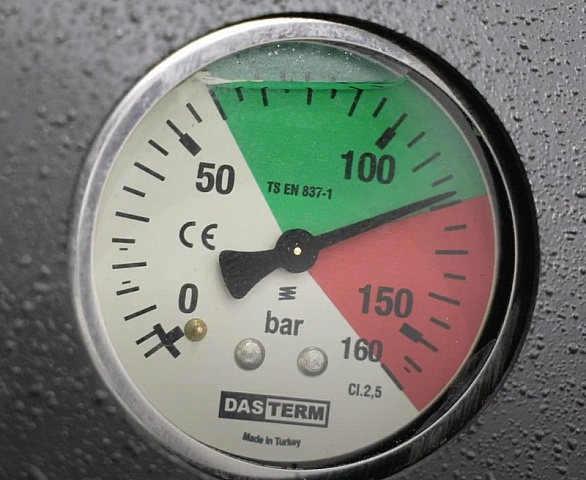

Гидравлическое натяжение полотна ленточной пилы
Позволяет плавно регулировать натяжение полотна, гидравлика не позволит перетянуть инструмент, а устройство индикации покажет вам, если натяжение недостаточно.

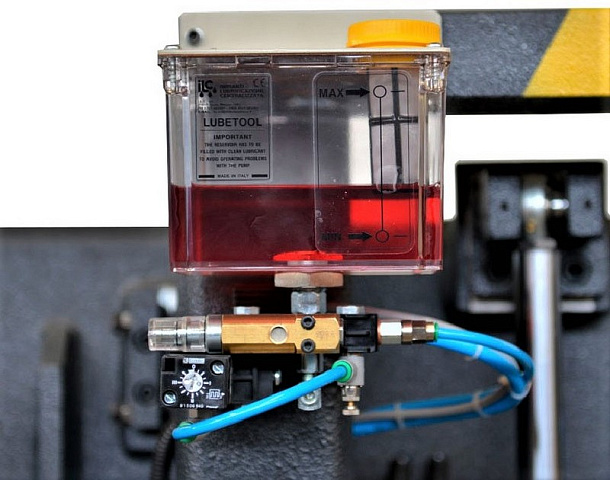

Микроспрей подачи СОЖ
- Сокращает затраты на эмульсию;
- Точный впрыск СОЖ из спрея в зону резания повышает срок службы инструмента и качество распила цельнолитых заготовок.
Рольганг
- Рольганг 3 м - для моделей до 550 мм.
- Рольганг 3 м - для моделей свыше 550 мм.
- Рольганг моторизированный 3 м - для моделей до 550 мм.
- Рольганг моторизированный 3 м - для моделей свыше 550 мм.
Вертикальный гидравлический прижим
- Для пакетной резки, для моделей до 550 мм.
- Для пакетной резки, для моделей свыше 550 мм.
Инструмент для обслуживания станка
Дополнительные ленточные полотна (Опция)
Гидравлическое масло (Опция)
