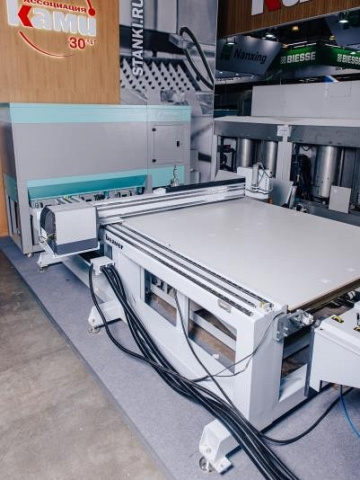

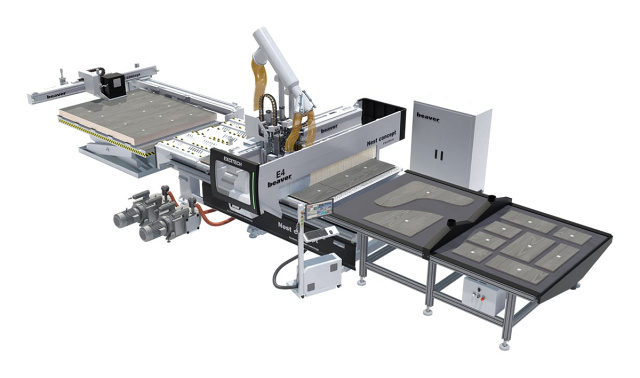

Автоматическая фрезерно-присадочная линия с ЧПУ Beaver NEST CONCEPT D4
Код(ы)
товара: ЧП 306743
-
Оборудование для сложных задач в промышленном объеме при работе 24/7.
Модели серии:
NEST CONCEPT D4
Автоматическая загрузка-выгрузка
Зона обработки, мм:
X - 2085, Y - 2820, Z - 50
Шпиндель: 12 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: автоматическая
Тип инструментального магазина: револьверный
Вес: 7000 кг
Преимущества
- Станок с автоматической загрузкой плитного материала, одновременной выгрузкой с отчисткой рабочего стола
- Идеально подходит для сложных фрезерований фасадов и корпусной мебели на высокой скорости в режиме 24/7
- Благодаря магазину на 16 позиций, шпинделю 12кВт, сверлильной группе станок способен выполнять любые задачи
- Сопровождение и обучение с индивидуальным подходом
- Прецизионная точность
Модель
NEST CONCEPT D4
ЧП 306743
Размеры зоны обработки, мм
2085 x 2820
Высота заготовки по оси Z, мм
50
Мощность шпинделя, кВт
12
Максимальная частота вращения шпинделя, об/мин
24 000
Тип охлаждения шпинделя
воздушное
Тип инструментального патрона
HSK 63
Тип цанги
ER40
Система смены инструмента
автоматическая
Тип инструментального магазина
револьверный
Количество мест в магазине, шт.
16
Тип датчика калибровки инструмента
автоматический
Тип рабочего стола
вакуумный
Скорость холостого хода по осям X / Y, м/мин
0 - 100
Скорость холостого хода по оси Z, м/мин
0 - 25
Скорость рабочего хода, м/мин
0 - 30

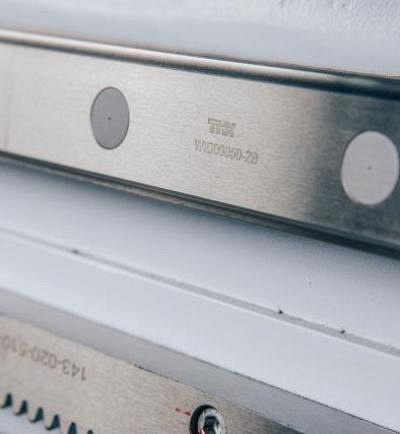

Тип передачи по осям X, Y
косозубая шестерня-рейка
Тип передачи по оси Z
ШВП
Тип электродвигателей перемещения

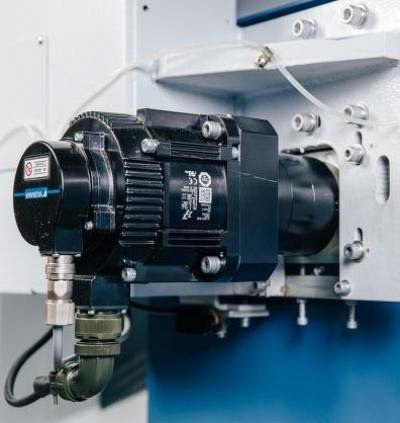

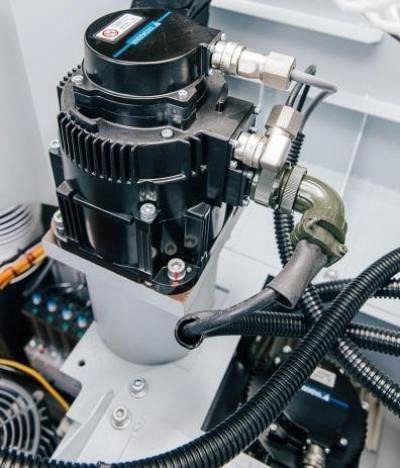

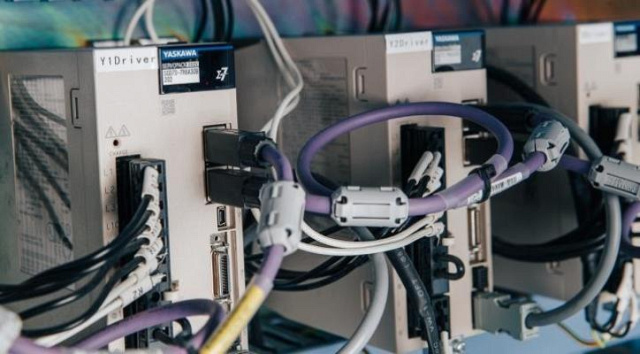

cервопривод

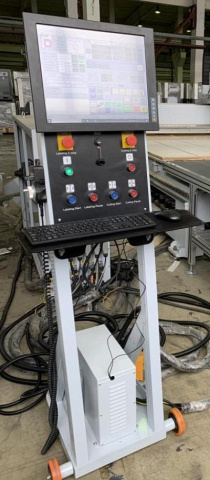

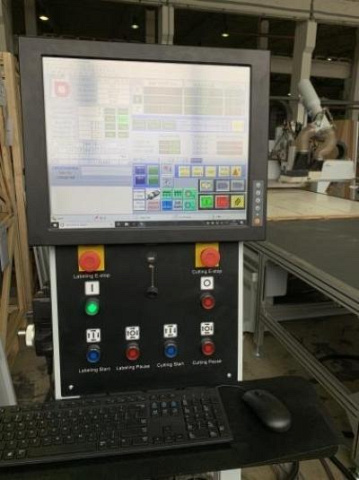

Система управления
OSAI / TPA

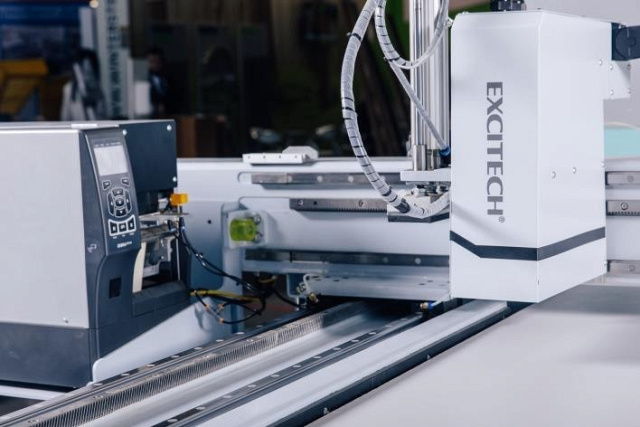

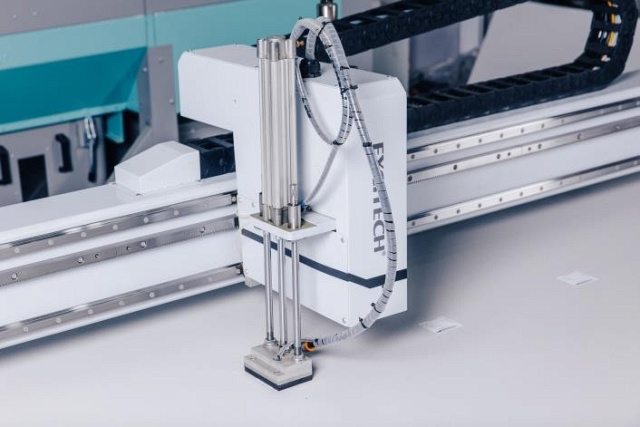

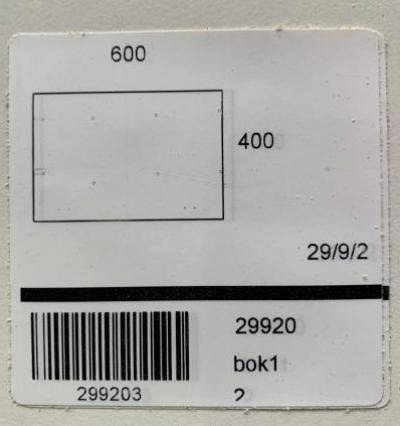

Принтер
да

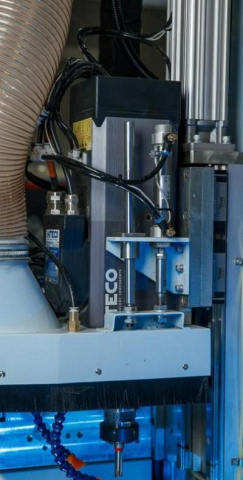

Наличие сверлильной головы
да
Частота вращения, об/мин
3000
Мощность двигателя сверлильной группы, кВт
нет
Наличие вакуумного насоса
да
Количество, шт.
2
Производительность вакуумного насоса, м3/ч
250
Общая производительность насосов, м3/ч
500
Мощность, кВт
5,5
Суммарная мощность насосов, кВт
11
Диаметр патрубков, мм
Ø200 x 1, Ø150 x 1
Требуемая производительность аспирационной установки, м3/ч
6000
Статическое давление воздушного потока вытяжной системы в точке подключения, Па
1800
Скорость воздуха в патрубке, м/с
30 - 35
Давление в пневмосистеме, Мпа
0,8
Расход сжатого воздуха, л/мин
600
Напряжение, В
380
Частота, Гц
50
Общая установленная мощность, кВт
35
Длина, мм
12000
Ширина, мм
2250
Высота, мм
2000
Вес, кг
7000
