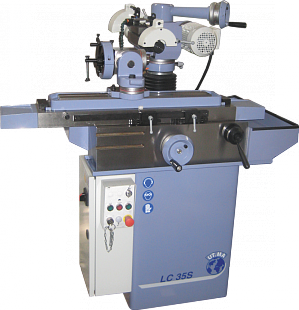

Универсальный заточной станок LC35S UT.MA
-
Диаметр хвостовика концевого инструмента3 - 25 мм
-
Макс. длина инструмента350 мм
-
Макс. наружный диаметр насадного инструмента250 мм
-
Макс. размер насадных фрез250 x 350 мм
-
Мощность электродвигателя шлифовального круга1,1 кВт
-
Вес550 кг
- Линейные призматические направляющие
- Минимальная величина съема материала с изношенной грани инструмента равна 0,02 мм
- Делительная головка оснащена высокоточными насеченными лимбами

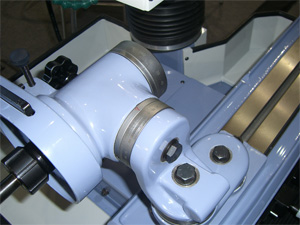

- Наклон, поворот и подъем заточного узла осуществляется по шкале при помощи маховика

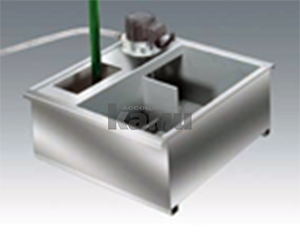

- Станок оснащен системой подачи охлаждающей жидкости
Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке и металлообработке – насадные фрезы, строгальные головки, концевой инструмент (хвостовые фрезы и сверла).
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются – насадные фрезы, строгальные головки, дисковые пилы, концевой инструмент (хвостовые фрезы и сверла).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

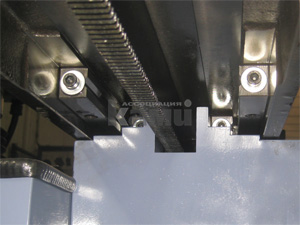

Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей.
Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ±0,005 мм на 1 м).
Перемещение рабочего стола (каретки) осуществляется за счет передачи шестерня-зубчатая рейка:
- обеспечивается плавность перемещения заточного стола и процесса заточки;
- исключает влияние человеческого фактора.

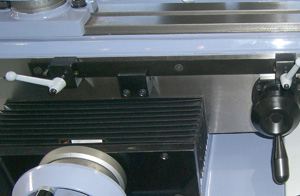

Ход стола регулируется при помощи подпружиненных упоров - это значительно экономит время заточки и увеличивает производительность станка.
Поперечное перемещение заточного узла осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента.
Минимальная величина съема материала с изношенной грани инструмента равна 0,02 мм.

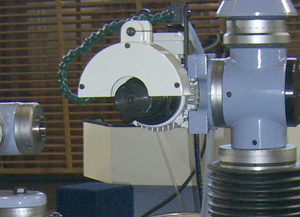

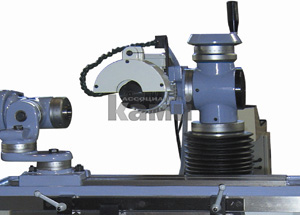

Приспособление для заточки насадных фрез и строгальных ножевых головок позволяет с высокой точностью устанавливать и затачивать фрезы и строгальные головки.

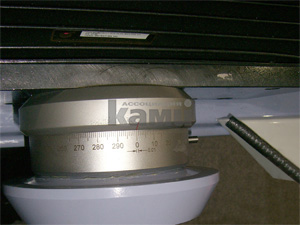

Делительная головка оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол).

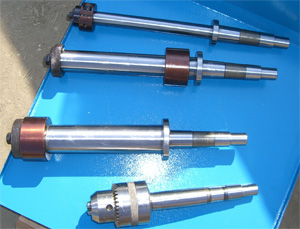

В комплекте со станком поставляются оправки:
- Ø25,4 мм – 1 шт., Ø40 мм – 1 шт., Ø50 мм – 1 шт.
- Трехкулачковый / цанговый патрон – 1 шт.
Каждая оправка имеет конический хвостовик – за счет этого обеспечивается точность заточки и быстрая замена оправки при переходе с одного диаметра на другой (например, с 40 на 50 мм).
